Іонний побудник руху газів

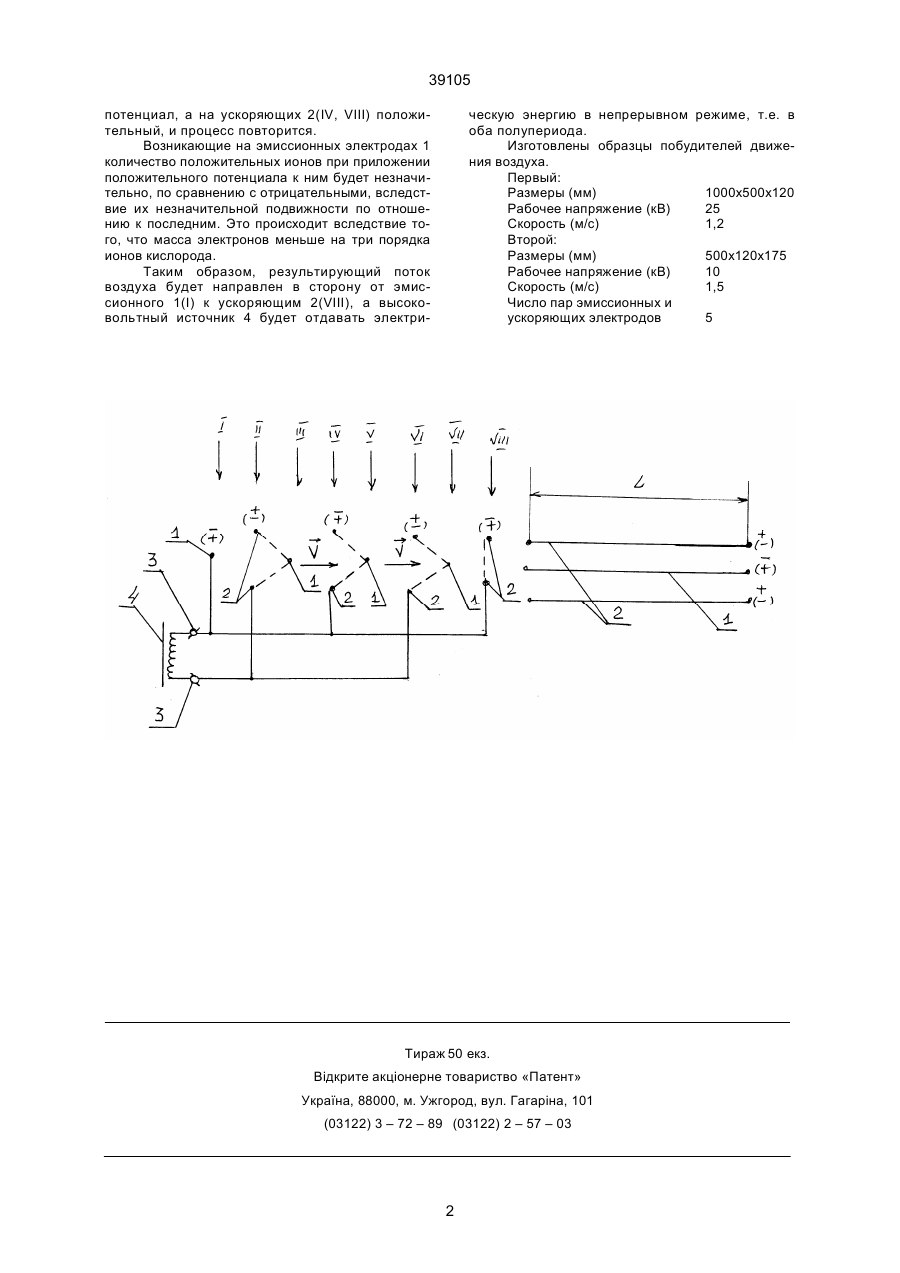

Ионный побудитель движения газов, содержащий эмиссионные и ускоряющие электроды, отличающийся тем, что эмиссионные и ускоряющие электроды последовательно расположены в пространстве, первый и последующие ускоряющие электроды электрически соединены со вторым и последующими эмиссионными электродами попарно, первый эмиссионный и последующие через один электрически соединенные ускоряющие и эмиссионные электроды подключены к одной из клемм высоковольтного источника переменного напряжения, а остальные электрически соединенные ускоряющие и эмиссионные и последние ускоряющие электроды подключены ко второй клемме источника высоковольтного переменного напряжения. Ю (13) 39105 (11) UA На чертеже схематически изображен ионный побудитель движения газов. Побудитель состоит из эмиссионных 1 и ускоряющих 2 электродов, последовательно расположенных в пространстве; вторые и последующие 2 ускоряющие и эмиссионный 1 электроды электрически связаны между собой; первый эмиссионный и последующие через один электрически связанные ускоряющие 2 и эмиссионные 1 электроды подсоединены к одной из клемм 3 высоковольтного источника питания 4; остальные электрически связанные ускоряющие 2 и эмиссионные 1 и последние ускоряющие 2 электроды – к другой клемме 3 высоковольтного источника переменного напряжения 4. Ионный побудитель движения газов работает следующим образом. При подключении электродов 1 и 2, согласно чертежу, к клеммам 3 источника высоковольтного напряжения 4 в отрицательный полупериод на электродах 1(I, V) произойдет эмиссия отрицательных электронов, которые будут прилипать к содержащимся в воздухе молекулам кислорода. Под действием разности потенциалов между электродами 1(I), 2(II) и 1(V), 2(VI) ионы кислорода приобретут кинетическую энергию, которая будет передаваться остальной массе молекул, содержащихся преимущественно в пространстве между электродами 1(I), 2(II) и 1(V), 2(VI). Направление движения осуществляется от электродов 1(I,V) к электродам 2(II, VI). В следующий полупериод на эмиссионных электродах 1(III, VII) возникает отрицательный (19) Изобретение относится к кондиционированию воздуха, теплотехнике, аэродинамике и может быть использовано для обдувания теплонагревательных поверхностей с дальнейшим использованием нагретого газа в химической технологии или воздуха – для отопления зданий и сооружений. Наиболее близким по технической сущности и достигаемому эффекту является теплообменный аппарат, содержащий источник высоковольтного постоянного напряжения, ускоряющие и эмиссионный электроды (А. с. СССР № 1112195, Б.И. № 33, 1984). Недостатком этого аппарата является недостаточная эффективность использования электрической энергии и надежность источника питания постоянного напряжения, высокое значение величины рабочего напряжения. Задачей изобретения является создание устройства, повышающего эффективность использования электрической энергии, надежность источника высоковольтного напряжения, снижение его рабочей величины. Использование источника высоковольтного переменного напряжения исключает необходимость преобразования переменного напряжения в постоянное, что приводит к повышению эффективности использования электрической энергии и надежности источника питания, а последовательное расположение эмиссионного и ускоряющих электродов в пространстве приводит к снижению рабочего напряжения для достижения того же эффекта или при неизменном напряжении – к его умножению. C2 ______________________________ 39105 потенциал, а на ускоряющих 2(IV, VIII) положительный, и процесс повторится. Возникающие на эмиссионных электродах 1 количество положительных ионов при приложении положительного потенциала к ним будет незначительно, по сравнению с отрицательными, вследствие их незначительной подвижности по отношению к последним. Это происходит вследствие того, что масса электронов меньше на три порядка ионов кислорода. Таким образом, результирующий поток воздуха будет направлен в сторону от эмиссионного 1(I) к ускоряющим 2(VIII), а высоковольтный источник 4 будет отдавать электри ческую энергию в непрерывном режиме, т.е. в оба полупериода. Изготовлены образцы побудителей движения воздуха. Первый: Размеры (мм) 1000х500х120 Рабочее напряжение (кВ) 25 Скорость (м/с) 1,2 Второй: Размеры (мм) 500х120х175 Рабочее напряжение (кВ) 10 Скорость (м/с) 1,5 Число пар эмиссионных и ускоряющих электродов 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
