Пристрій для витягування особливотонкостінних виробів
Номер патенту: 39174
Опубліковано: 10.02.2009
Автори: Розов Юрій Георгійович, Стеблюк Володимир Іванович, Азарх Ілля Павлович
Формула / Реферат
1. Пристрій для витягування особливотонкостінних виробів, що містить дві матриці, встановлені на підшипниках в корпусах, перша матриця фіксована, а друга розташована під кутом, який відрізняється тим, що друга матриця механічно з'єднана з шатунним механізмом та механізмом фіксації положення кута нахилу.
2. Пристрій за п. 1, який відрізняється тим, що механізм фіксації положення кута нахилу містить ексцентриковий затискач.
Текст

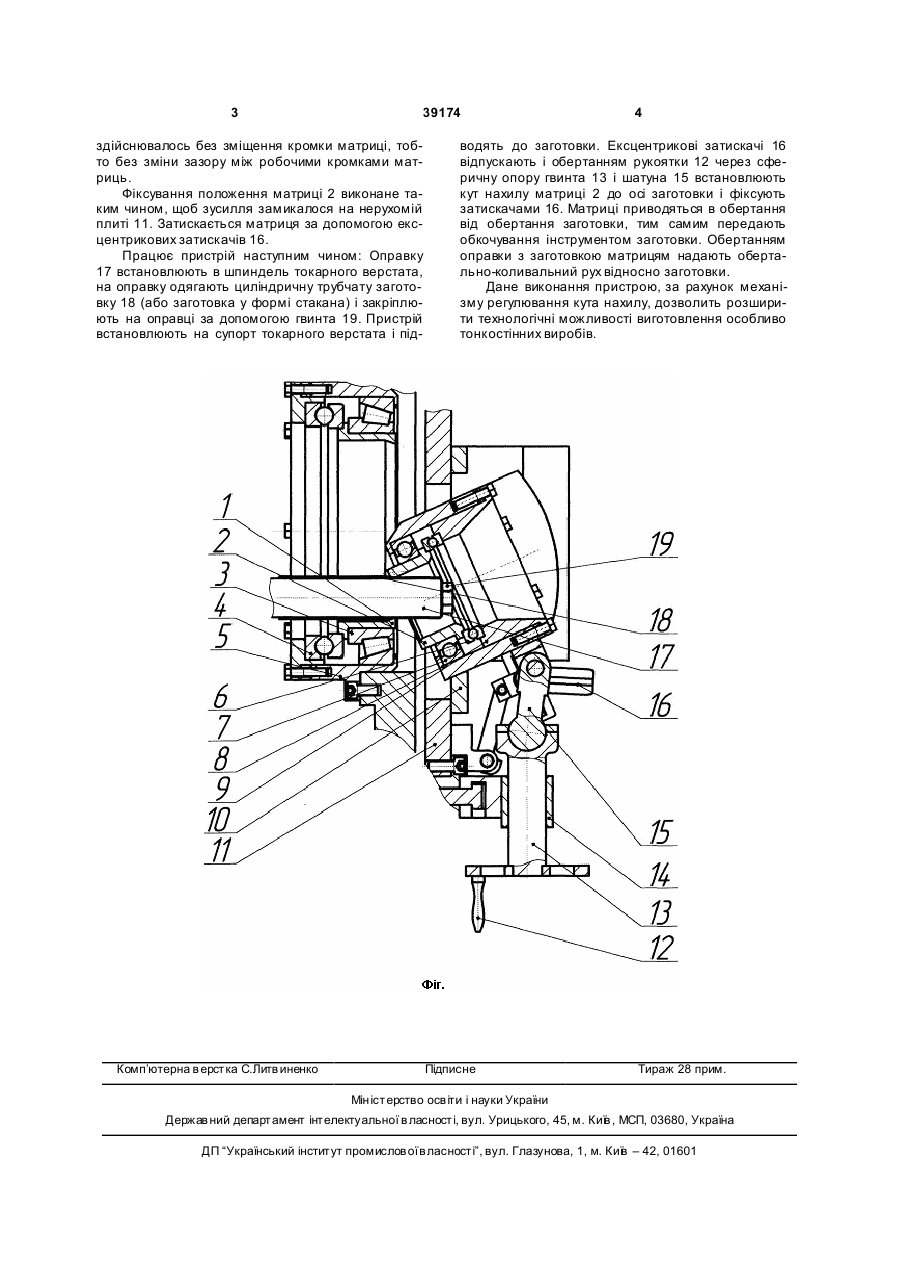

1. Пристрій для витягування особливотонкостінних виробів, що містить дві матриці, встановлені на підшипниках в корпусах, перша матриця фіксована, а друга розташована під кутом, який відрізняється тим, що др уга матриця механічно з'єднана з шатунним механізмом та механізмом фіксації положення кута нахилу. 2. Пристрій за п.1, який відрізняється тим, що механізм фіксації положення кута нахилу містить ексцентриковий затискач. (19) (21) u200810762 (22) 29.08.2008 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) СТЕБЛЮК ВОЛОДИМИР ІВАНОВИЧ, U A, РОЗОВ ЮРІЙ ГЕОРГІЙОВИЧ, UA, АЗАРХ ІЛЛЯ ПАВЛОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 39174 здійснювалось без зміщення кромки матриці, тобто без зміни зазору між робочими кромками матриць. Фіксування положення матриці 2 виконане таким чином, щоб зусилля замикалося на нерухомій плиті 11. Затискається матриця за допомогою ексцентрикових затискачів 16. Працює пристрій наступним чином: Оправку 17 встановлюють в шпиндель токарного верстата, на оправку одягають циліндричну трубчату заготовку 18 (або заготовка у формі стакана) і закріплюють на оправці за допомогою гвинта 19. Пристрій встановлюють на супорт токарного верстата і під Комп’ютерна в ерстка C.Литв иненко 4 водять до заготовки. Ексцентрикові затискачі 16 відпускають і обертанням рукоятки 12 через сферичну опору гвинта 13 і шатуна 15 встановлюють кут нахилу матриці 2 до осі заготовки і фіксують затискачами 16. Матриці приводяться в обертання від обертання заготовки, тим самим передають обкочування інструментом заготовки. Обертанням оправки з заготовкою матрицям надають обертально-коливальний рух відносно заготовки. Дане виконання пристрою, за рахунок механізму регулювання кута нахилу, дозволить розширити технологічні можливості виготовлення особливо тонкостінних виробів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drawing particularly thin-walled articles
Автори англійськоюStebliuk Volodymyr Ivanovych, Rozov Yurii Heorhiiovych, Azarkh Illia Pavlovych
Назва патенту російськоюУстройство для вытяжки особотонкостенных изделий
Автори російськоюСтеблюк Владимир Иванович, Розов Юрий Георгиевич, Азарх Илья Павлович
МПК / Мітки
МПК: B21D 22/20
Мітки: виробів, витягування, пристрій, особливотонкостінних
