Пристрій для обтиску та витягування звитих виробів

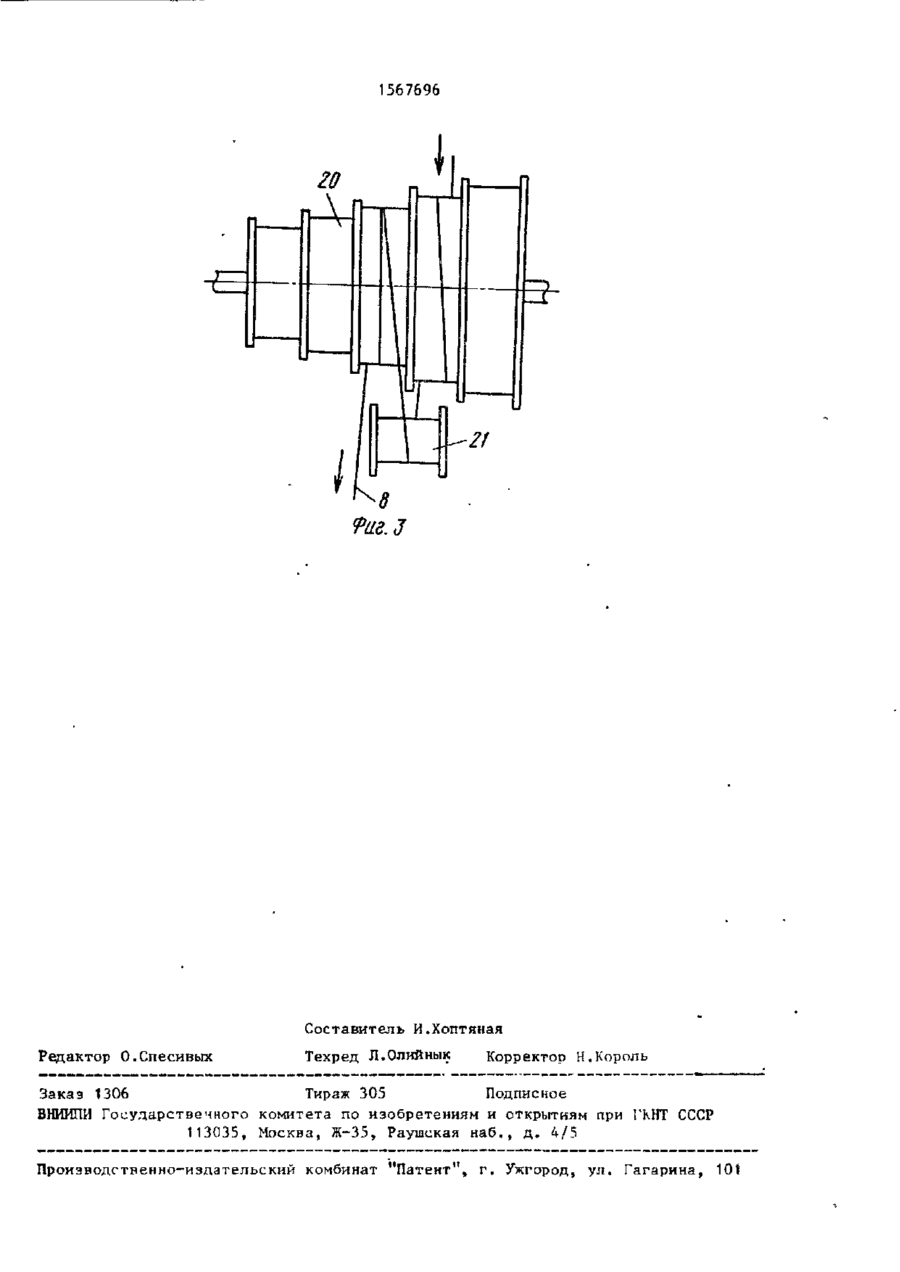

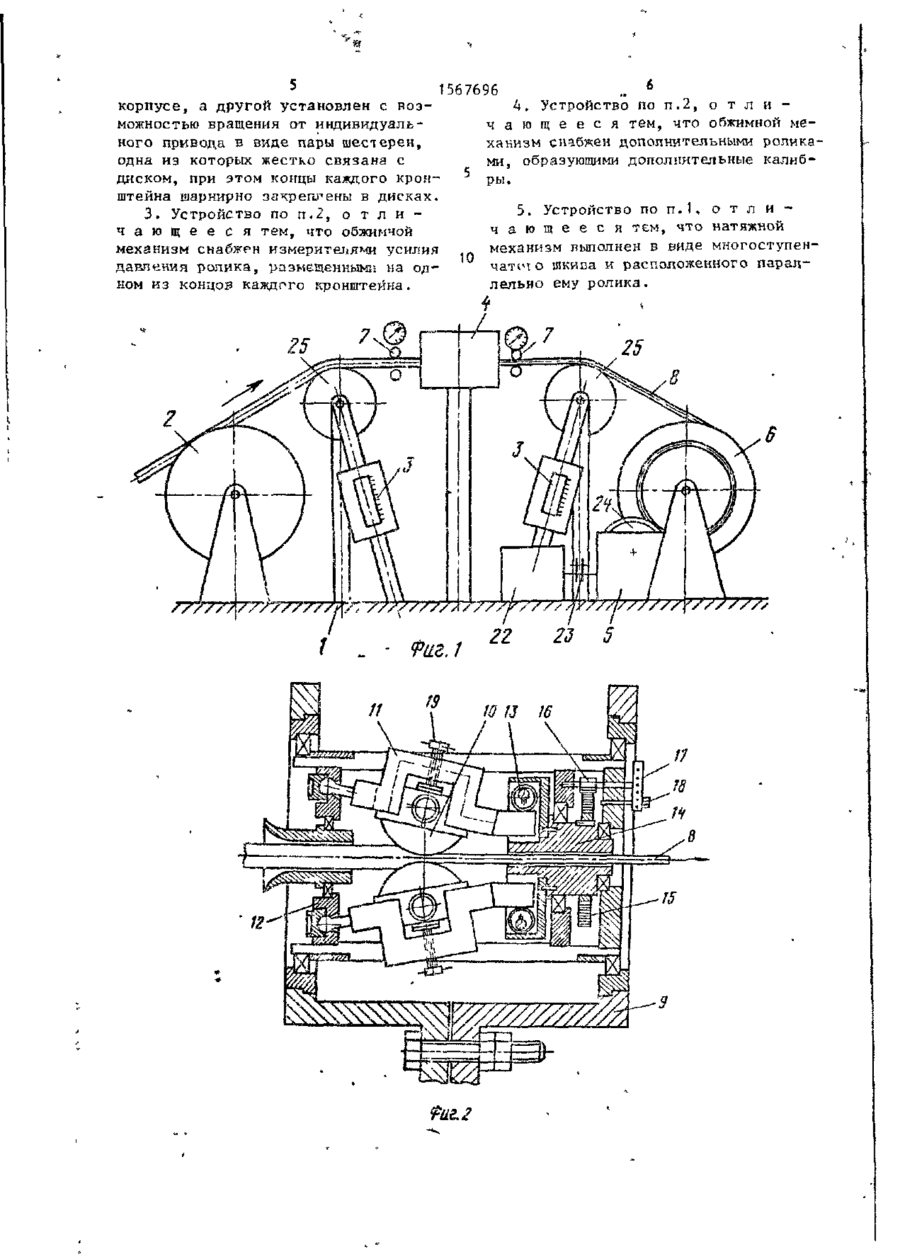

Изобретение относится к обжимным устройствам и может быть использовано при разработке волокнистых сердечников стальные канатов, а также для Изобретение относится к области изготовления длинномерных витых и з делий и может быть использовано при разработке волокнистых сердечников стальных канатов, а также для отработки технологии изготовления с т а л ь ных канатов с предварительно уплотненным волокнистым сердечником. ' Целью изобретения является повышение качества сердечника за счет его предварительного уплотнения. На фиг.1 предстазлен общий вид устройства; на фиг,2 - конструкция обжимного механизма; на фиг.З - н а тяжной механизм. Устройство содержим р а с п о л о ж е н а ^ ные на основании 1 иатяж* ой механизм отработки технологии изготовления канатов с предварительно уплотненным волокнистым сердечником. Цель изобретения - предварительное уплотнение сердечника, что обеспечивает повышение его качества. Устройство состоит из последовательно расположенных натяжного механизма, измерителя натяжения, обжимного механизма и механизма зытяжки. В о&жимном механизме установлены ролики, размещенные вокруг его продольной оси с возможностью регулирования радиального расстояния и угла наклона их плоскостей относительно этой оси. Ролики снабжены измерителями усилий давления их на с сердечник и имеют возможность свобод- 8 ного вращения вокруг оси. 4 з.п. ф-лы, 3 ил. 2, измерители 3 усилия натяжений, обжимной механизм 4, механизм 5 вытяжки с приемной катушкой 6 и измерители 7 диаметра уплотняемого с е р дечника 8 . Обжимной механизм 4 выпоттнен в виде расположенных вокруг продольной оси корпуса 9 уплотняющих элементов в виде деформирующих роликов 10. Последние размещены в кронштейнах 11, одним концом шарнирно закрепленных в диске 12, жестко связанном с корпусом 9, а вторым концом соединенных с измерителями 13 усилий давления роликов 10 на сердечник 8, шарнирно установленных в диске 14. На этом Диске жестко закреплена шестерня 15, ел 1567696 взаимодействующая с шестерней 16, приводимой во враодение рукояткой 17, к о торзя фиксируется стопором 18„ На кронштейнах 11 установлены механизмы регулирования расстояния роликов 10 относительно оси корпуса, выполненные в виде винтовых пар 19, п е ремещающих ролики по направляющим. Натяжной механизм 2 выполнен в виде 10 многоступенчатого шкива 20 и промежуточного ролика 2 1 , Крутящий момент на механизм 5 вытяжки передается от двигателя 22 через муфту 23 и редуктор 24, Измерители 3 усилия натяже15 ния сердечника снабжены роликами 25, Устройство работает следующим образом. Сердечник 8 с отдающего механизма (не показан) подается на натяжной механизм 2, и пройдя через измеритель 3 натяжения и измеритель 7 диаметра, поступает в обжимной механизм 4 , где подвергается сжатию роликами 10. Поскольку ролики 10 расположены под углом, а обжимной механизм имеет в о з можность свободного вращения вокруг оси, то при прохождении сердечника, вытягиваемого механизмом 5 вытяжки, ролики обкатываются вокруг него по спирали, формируя заданную форму. Усилия сжатия регулируются винтовыми парами 19, радиально перемещающими ролики 10. При этом усилия сжатия регистрируются измерителями 13 усилий. В качестве измерителей усилий натяжения и сжатия могут быть и с пользованы стандартные пружинные динамометры. 20 25 30 35 метров сердечника свидетельствует о степени его уплотнения. В натяжном механизме 2 сердечник при помощи промежуточного ролика 21 огибает две ступени шкива 20, жестко закрепленных на одном валу. При одинаковой угловой скорости пинейкые скорости шкивов будут различны, что создает эффект натяжения. В з а в и симости or вида сердечника сила натяжения задается определенным сочетанием ступеней шкива. Сила обжатия сердечников может быть уменьшена, если последовательно в корпусе 9 установить 2-3 калибра из роликов 10, С помощью устройства возможно отработать технологию изготовления канатов с предварительно уплотненным волокнистым сердечником с учетом вида сердечника и каната. Такие канаты будут иметь минимальную способность к остаточным деформациям (удлинению и сужению). Ф о р м v л а и з о б р е т е н и я 1. Устройство для обжатия и вытяжки витых изделий, содержащее расположенные по ходу технологического процесса на основании отдающий механизм, натяжной механизм, обжимной механизм с деформирующими роликами в корпусе, образующими калибр, и механизм вытяжки с приемной катушкой, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения качества изделий, оно снабжено измерителями усилия натяжения, размещенными по обе стороныот обжимного механизма, считая по ходу технологического процесса, а также измерителями диаметра изделия, каждый из которых расположен между обжимным механизмом и соответствующим измерителем усилия натяжения, при этом обжимной механизм смонтирован с возможностью свободного поворота вокруг оси подачи изделия, а его р о лики установлены с возможностью угловой и радиальной регулировки от индивидуальных приводов. 40 Регулирование углов наклона плоскостей роликов 10 относительно оси осуществляется следующим образом. Вращением рукоятки 17 достигается взаимный поворот шестерни 15 и 16. 45 При этом происходит поворот диска 14, который тянет за собой концы кронштейнов 11. Рядом с рукояткой 17 на корпусе нанесена шкала. При повороте на нужный угол рукоятка фикси50 руется стопором 18. На кронштейнах 11 также нанесена шкала, регистри2. Устройство по п . 1 , о т л и рующая перемещения (винтовых пар 19). ч а ю щ е е с я тем, что обжимной При определении усилий сжатия учимеханизм выполнен в виде расположентываются расстояния до измерителя ных в корпусе вокруг оси кронштейнов 5Ь с направляющими, necvuwx ролики и усилий от шарнирного закрепления кронштейна в корпусе и от оси ролика. Приводы перемещения последних в виде Разница показаний установленных до винтовых пар, а также двух дисков, и после корпуса измерителей 7 диаодин из которых жестко -закреплен в 5 1567696 4. Устройство по п . 2 , о т л и корпусе, а другой установлен с в о з ч а ю щ е е с я тем, что обжимной меможностью вращения от индивидуальханизм снабжен дополнительными роликаного привода в виде пары шестерен, одна из которых жестко связана с ми, образующими дополнительные калибдиском, при этом концы каждого кронры. штейна шарнирно закреплены в дисках. 5. Устройство по п . 1 , о т л и 3 . Устройство по и.2, о т л и ч а ю щ е е с я тем, что натяжной ч а ю щ е е с я тем, что обжимной механизм выполнен в виде многоступенмеханизм снабжен измерителями усилия 10 чато! о шкива и расположенного паралдавления ролика, размещенными на одлельно ему ролика. ном из концов каждого кронштейна. 25 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7Z /. 9 1567696 Составитель И.Хоптяная Редактор О.Спесивых Техред Л.Олийнык Корректор Н.Король Закаэ 1306 Тираж 305 Подписное ВНИИПИ Государствечного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгороду ул. Гагарина, 10t
