Штамп для витягування порожнистих виробів з косим дном
Номер патенту: 32577
Опубліковано: 26.05.2008
Автори: Лісовий Максим Олегович, Тихонський Олександр Адамович, Діамантопуло Констянтин Констянтинович
Формула / Реферат
1. Штамп для витягування порожнистих виробів з косим дном, що містить верхню плиту, до якої прикріплений пуансон з косою робочою поверхнею та притискне кільце, і матрицю, закріплену на нижній плиті, який відрізняється тим, що на торці робочої частини виконані виступи, обумовлені формою дна штампованої деталі, а неробоча частина пуансона виконана потовщеною на величину діаметрального зазору між пуансоном і матрицею.
2. Штамп за п. 1, який відрізняється тим, що виконано не менше двох виступів в одній площині.
Текст

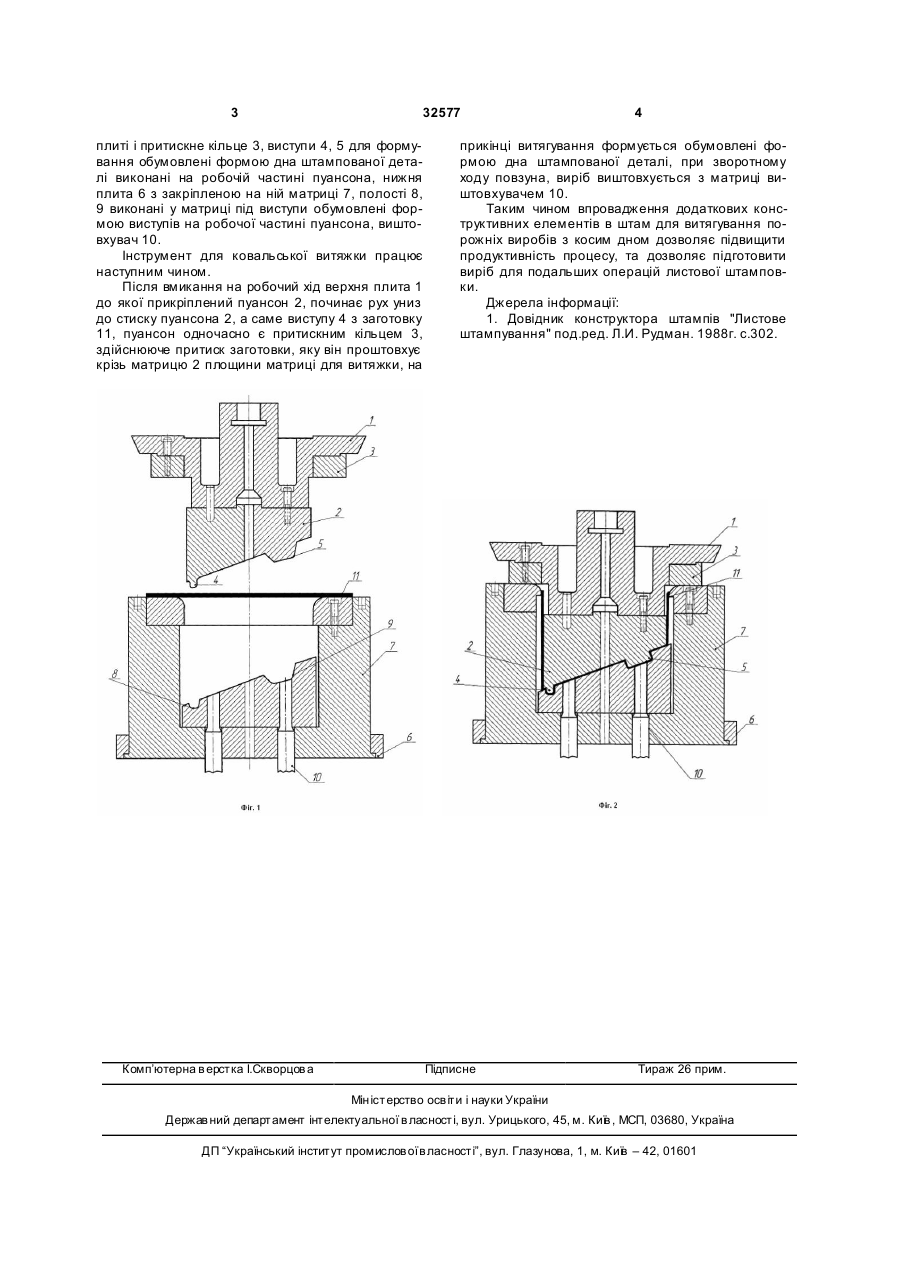

1. Штамп для витягування порожнистих виробів з косим дном, що містить верхню плиту, до якої 3 32577 плиті і притискне кільце 3, виступи 4, 5 для формування обумовлені формою дна штампованої деталі виконані на робочій частині пуансона, нижня плита 6 з закріпленою на ній матриці 7, полості 8, 9 виконані у матриці під виступи обумовлені формою виступів на робочої частині пуансона, виштовхувач 10. Інструмент для ковальської витяжки працює наступним чином. Після вмикання на робочий хід верхня плита 1 до якої прикріплений пуансон 2, починає рух униз до стиску пуансона 2, а саме виступу 4 з заготовку 11, пуансон одночасно є притискним кільцем 3, здійснююче притиск заготовки, яку він проштовхує крізь матрицю 2 площини матриці для витяжки, на Комп’ютерна в ерстка І.Скворцов а 4 прикінці витягування формується обумовлені формою дна штампованої деталі, при зворотному ходу повзуна, виріб виштовхується з матриці виштовхувачем 10. Таким чином впровадження додаткових конструктивних елементів в штам для витягування порожніх виробів з косим дном дозволяє підвищити продуктивність процесу, та дозволяє підготовити виріб для подальших операцій листової штамповки. Джерела інформації: 1. Довідник конструктора штампів "Листове штампування" под.ред. Л.И. Рудман. 1988г. с.302. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for drawing hollow articles with slanting bottom
Автори англійськоюDiamantopulo Konstiantyn Konstiantynovych, Tykhonskyi Oleksandr Adamovych, Lisovyi Maksym Olehovych
Назва патенту російськоюШтамп для вытягивания полых изделий с косым дном
Автори російськоюДиамантопуло Константин Константинович, Тихонский Александр Адамович, Лисовый Максим Олегович
МПК / Мітки
МПК: B21J 13/02
Мітки: витягування, косим, порожнистих, виробів, дном, штамп
Код посилання
