Здвоєний тяговий електропривід постійного струму

Завантажити PDF файл.

Формула / Реферат

Здвоєний тяговий електропривід постійного струму, що містить два паралельних тягових ланцюги, в одному з яких послідовно включені обмотка якоря першого двигуна та перший імпульсний перетворювач, а в другому, навпаки, послідовно включені другий імпульсний перетворювач та обмотка якоря другого двигуна, імпульсні перетворювачі зібрані кожен по мостовій схемі, в діагональ якої включені послідовні обмотки збудження відповідних двигунів, між середніми точками паралельних тягових ланцюгів включений гальмовий ланцюг послідовно з'єднаних гальмових резистора та IGB транзистора, який відрізняється тим, що в схему введений другий гальмовий IGB транзистор паралельно гальмовому резистору.

Текст

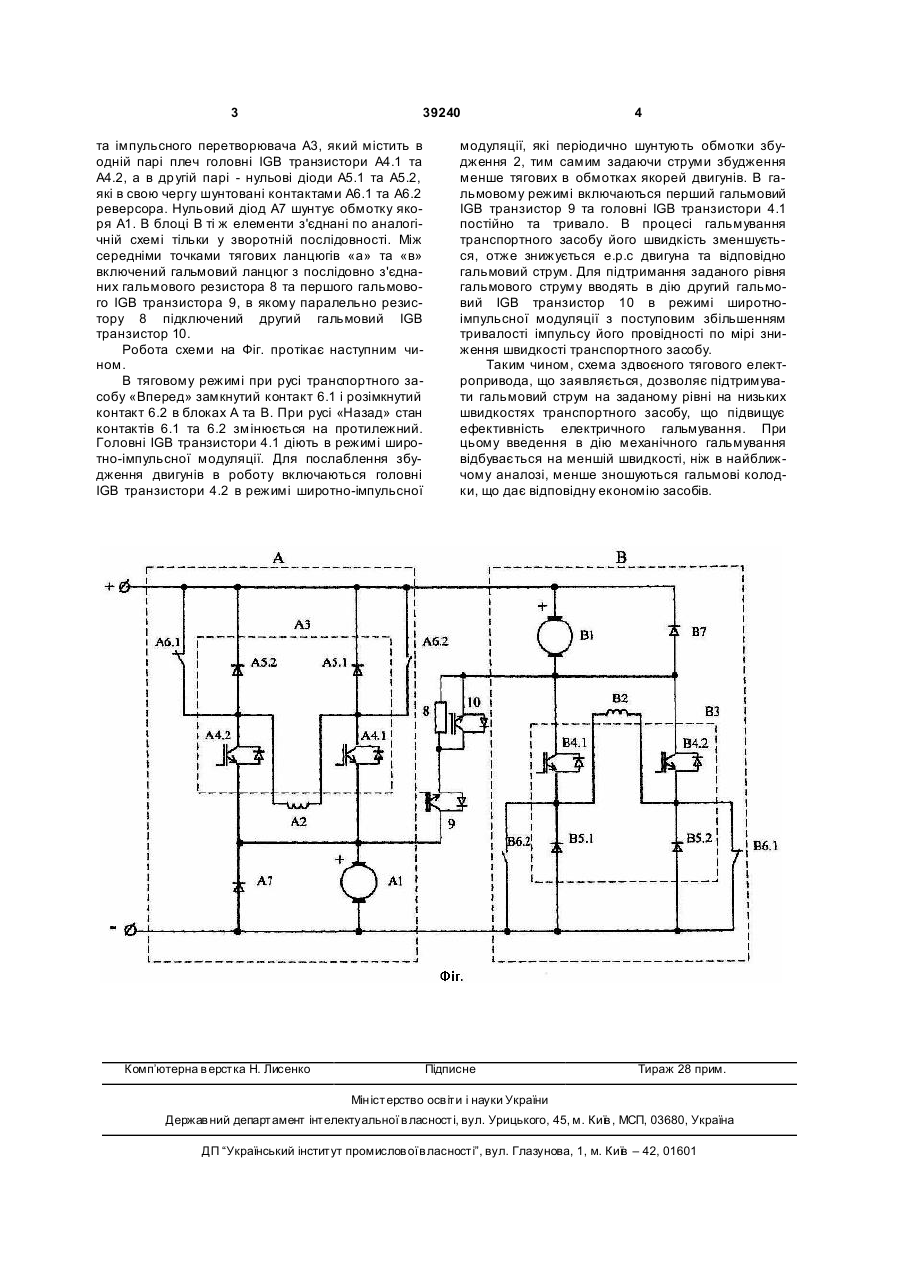

Здвоєний тяговий електропривід постійного струму, що містить два паралельних тягових ланцюги, в одному з яких послідовно включені обмотка якоря першого двигуна та перший імпульсний 3 39240 та імпульсного перетворювача A3, який містить в одній парі плеч головні IGB транзистори А4.1 та А4.2, а в др угій парі - нульові діоди А5.1 та А5.2, які в свою чергу шунтовані контактами А6.1 та А6.2 реверсора. Нульовий діод А7 шунтує обмотку якоря А1. В блоці В ті ж елементи з'єднані по аналогічній схемі тільки у зворотній послідовності. Між середніми точками тягових ланцюгів «а» та «в» включений гальмовий ланцюг з послідовно з'єднаних гальмового резистора 8 та першого гальмового IGB транзистора 9, в якому паралельно резистору 8 підключений другий гальмовий IGB транзистор 10. Робота схеми на Фіг. протікає наступним чином. В тяговому режимі при русі транспортного засобу «Вперед» замкнутий контакт 6.1 і розімкнутий контакт 6.2 в блоках А та В. При русі «Назад» стан контактів 6.1 та 6.2 змінюється на протилежний. Головні IGB транзистори 4.1 діють в режимі широтно-імпульсної модуляції. Для послаблення збудження двигунів в роботу включаються головні IGB транзистори 4.2 в режимі широтно-імпульсної Комп’ютерна в ерстка Н. Лисенко 4 модуляції, які періодично шунтують обмотки збудження 2, тим самим задаючи струми збудження менше тягових в обмотках якорей двигунів. В гальмовому режимі включаються перший гальмовий IGB транзистор 9 та головні IGB транзистори 4.1 постійно та тривало. В процесі гальмування транспортного засобу його швидкість зменшується, отже знижується е.р.с двигуна та відповідно гальмовий струм. Для підтримання заданого рівня гальмового струму вводять в дію другий гальмовий IGB транзистор 10 в режимі широтноімпульсної модуляції з поступовим збільшенням тривалості імпульсу його провідності по мірі зниження швидкості транспортного засобу. Таким чином, схема здвоєного тягового електропривода, що заявляється, дозволяє підтримувати гальмовий струм на заданому рівні на низьких швидкостях транспортного засобу, що підвищує ефективність електричного гальмування. При цьому введення в дію механічного гальмування відбувається на меншій швидкості, ніж в найближчому аналозі, менше зношуються гальмові колодки, що дає відповідну економію засобів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Dual traction electric drive of direct current

Автори англійською

Kliuchka Oleksandr Serhiiovych, Chernyshev Arkadii Oleksiiovych

Назва патенту російською

Сдвоенный тяговый электропривод постоянного тока

Автори російською

Ключка Александр Сергеевич, Чернышев Аркадий Алексеевич

МПК / Мітки

МПК: H02P 3/00, B61C 9/00

Мітки: постійного, електропривід, струму, тяговий, здвоєний
