Гвинтовий насос

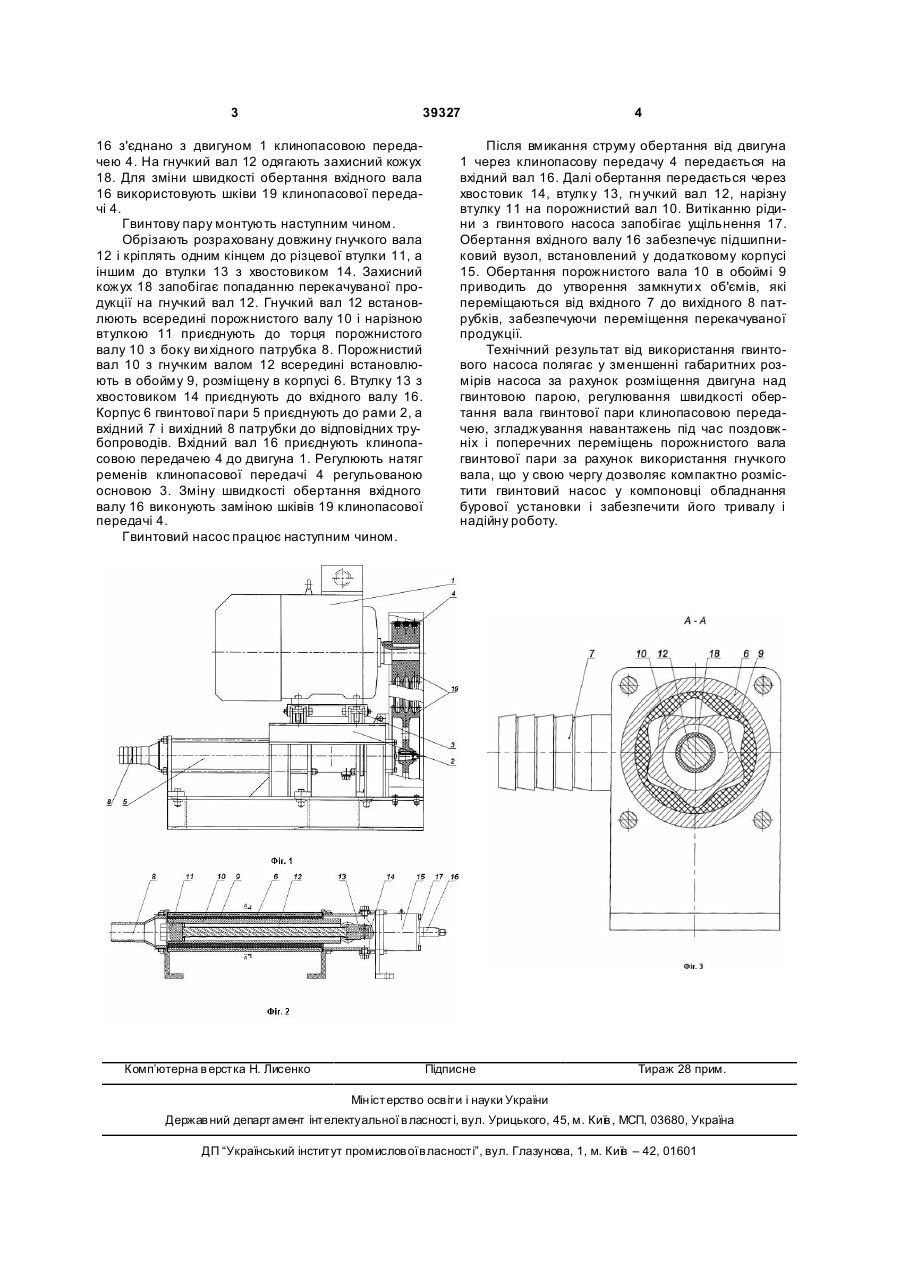

Гвинтовий насос, що містить двигун, раму, оснащену регульованою основою під двигун, гвинтову пару, яка складається з обойми і вала, осна 3 39327 16 з'єднано з двигуном 1 клинопасовою передачею 4. На гнучкий вал 12 одягають захисний кожух 18. Для зміни швидкості обертання вхідного вала 16 використовують шківи 19 клинопасової передачі 4. Гвинтову пару монтують наступним чином. Обрізають розраховану довжину гнучкого вала 12 і кріплять одним кінцем до різцевої втулки 11, а іншим до втулки 13 з хвостовиком 14. Захисний кожух 18 запобігає попаданню перекачуваної продукції на гнучкий вал 12. Гнучкий вал 12 встановлюють всередині порожнистого валу 10 і нарізною втулкою 11 приєднують до торця порожнистого валу 10 з боку ви хідного патрубка 8. Порожнистий вал 10 з гнучким валом 12 всередині встановлюють в обойму 9, розміщену в корпусі 6. Втулку 13 з хвостовиком 14 приєднують до вхідного валу 16. Корпус 6 гвинтової пари 5 приєднують до рами 2, а вхідний 7 і вихідний 8 патрубки до відповідних трубопроводів. Вхідний вал 16 приєднують клинопасовою передачею 4 до двигуна 1. Регулюють натяг ременів клинопасової передачі 4 регульованою основою 3. Зміну швидкості обертання вхідного валу 16 виконують заміною шківів 19 клинопасової передачі 4. Гвинтовий насос працює наступним чином. Комп’ютерна в ерстка Н. Лисенко 4 Після вмикання струму обертання від двигуна 1 через клинопасову передачу 4 передається на вхідний вал 16. Далі обертання передається через хвостовик 14, втулк у 13, гн учкий вал 12, нарізну втулку 11 на порожнистий вал 10. Витіканню рідини з гвинтового насоса запобігає ущільнення 17. Обертання вхідного валу 16 забезпечує підшипниковий вузол, встановлений у додатковому корпусі 15. Обертання порожнистого вала 10 в обоймі 9 приводить до утворення замкнути х об'ємів, які переміщаються від вхідного 7 до вихідного 8 патрубків, забезпечуючи переміщення перекачуваної продукції. Технічний результат від використання гвинтового насоса полягає у зменшенні габаритних розмірів насоса за рахунок розміщення двигуна над гвинтовою парою, регулювання швидкості обертання вала гвинтової пари клинопасовою передачею, згладжування навантажень під час поздовжніх і поперечних переміщень порожнистого вала гвинтової пари за рахунок використання гнучкого вала, що у свою чергу дозволяє компактно розмістити гвинтовий насос у компоновці обладнання бурової установки і забезпечити його тривалу і надійну роботу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
