Центрифугальний модуль

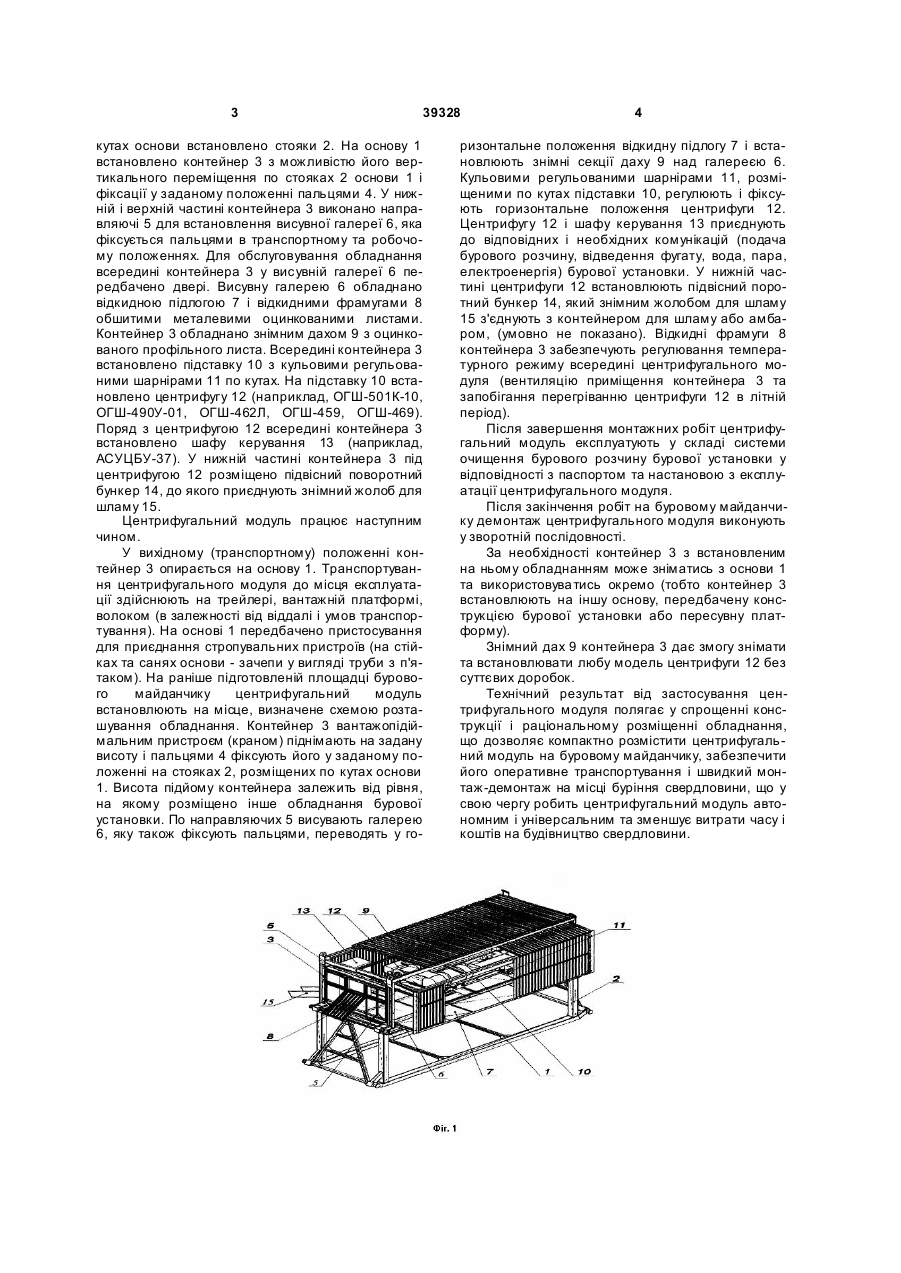

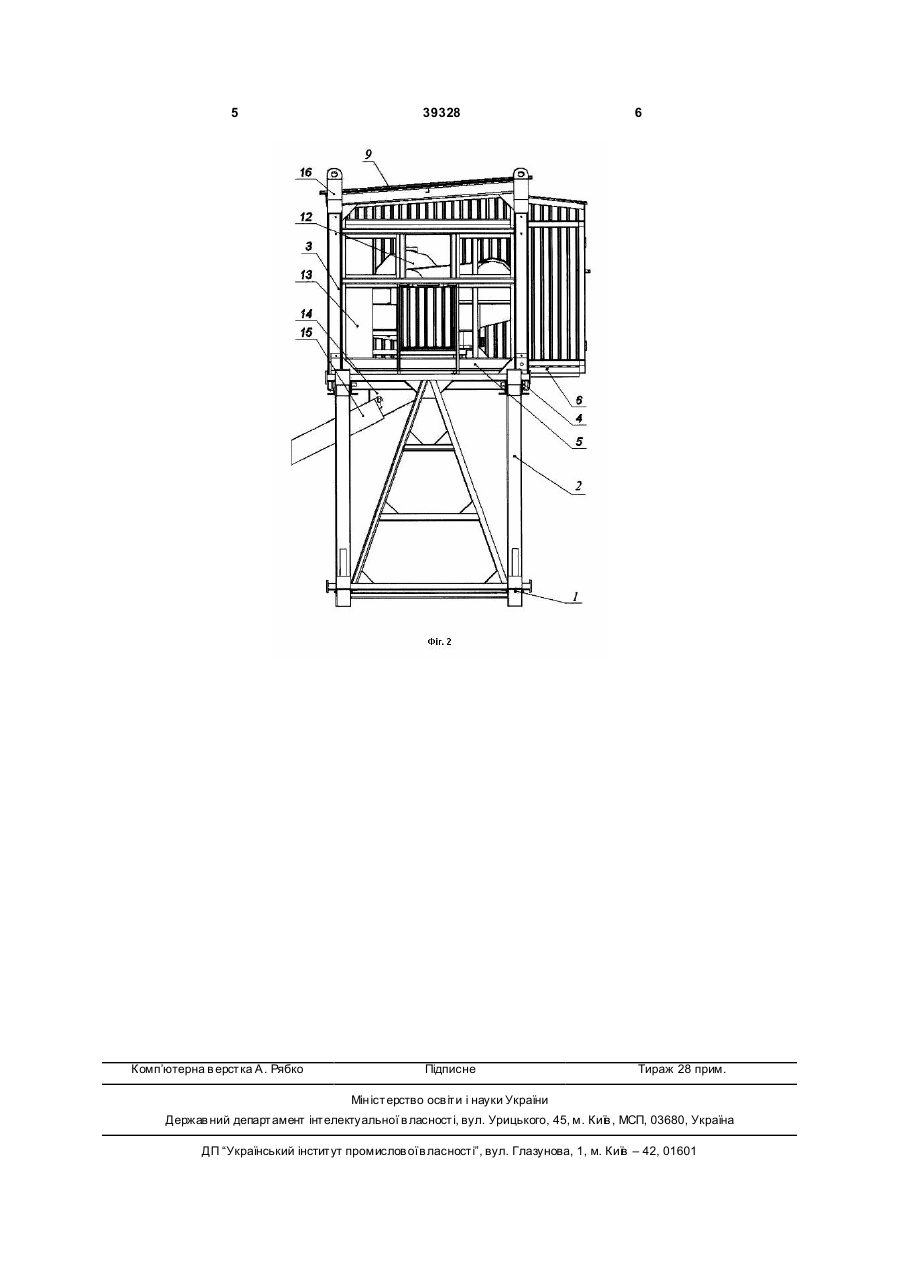

Центрифугальний модуль, що містить основу, виконану з труб, центрифугу, шафу керування, знімний жолоб для шламу, поворотний бункер, який відрізняється тим, що основу виконано з 3 39328 кутах основи встановлено стояки 2. На основу 1 встановлено контейнер 3 з можливістю його вертикального переміщення по стояках 2 основи 1 і фіксації у заданому положенні пальцями 4. У нижній і верхній частині контейнера 3 виконано направляючі 5 для встановлення висувної галереї 6, яка фіксується пальцями в транспортному та робочому положеннях. Для обслуговування обладнання всередині контейнера 3 у висувній галереї 6 передбачено двері. Висувну галерею 6 обладнано відкидною підлогою 7 і відкидними фрамугами 8 обшитими металевими оцинкованими листами. Контейнер 3 обладнано знімним дахом 9 з оцинкованого профільного листа. Всередині контейнера 3 встановлено підставку 10 з кульовими регульованими шарнірами 11 по кутах. На підставку 10 встановлено центрифугу 12 (наприклад, ОГШ-501К-10, ОГШ-490У-01, ОГШ-462Л, ОГШ-459, ОГШ-469). Поряд з центрифугою 12 всередині контейнера 3 встановлено шафу керування 13 (наприклад, АСУЦБУ-37). У нижній частині контейнера 3 під центрифугою 12 розміщено підвісний поворотний бункер 14, до якого приєднують знімний жолоб для шламу 15. Центрифугальний модуль працює наступним чином. У вихідному (транспортному) положенні контейнер 3 опирається на основу 1. Транспортування центрифугального модуля до місця експлуатації здійснюють на трейлері, вантажній платформі, волоком (в залежності від віддалі і умов транспортування). На основі 1 передбачено пристосування для приєднання стропувальних пристроїв (на стійках та санях основи - зачепи у вигляді труби з п'ятаком). На раніше підготовленій площадці бурового майданчику центрифугальний модуль встановлюють на місце, визначене схемою розташування обладнання. Контейнер 3 вантажопідіймальним пристроєм (краном) піднімають на задану висоту і пальцями 4 фіксують його у заданому положенні на стояках 2, розміщених по кутах основи 1. Висота підйому контейнера залежить від рівня, на якому розміщено інше обладнання бурової установки. По направляючих 5 висувають галерею 6, яку також фіксують пальцями, переводять у го 4 ризонтальне положення відкидну підлогу 7 і встановлюють знімні секції даху 9 над галереєю 6. Кульовими регульованими шарнірами 11, розміщеними по кутах підставки 10, регулюють і фіксують горизонтальне положення центрифуги 12. Центрифугу 12 і шафу керування 13 приєднують до відповідних і необхідних комунікацій (подача бурового розчину, відведення фугату, вода, пара, електроенергія) бурової установки. У нижній частині центрифуги 12 встановлюють підвісний поротний бункер 14, який знімним жолобом для шламу 15 з'єднують з контейнером для шламу або амбаром, (умовно не показано). Відкидні фрамуги 8 контейнера 3 забезпечують регулювання температурного режиму всередині центрифугального модуля (вентиляцію приміщення контейнера 3 та запобігання перегріванню центрифуги 12 в літній період). Після завершення монтажних робіт центрифугальний модуль експлуатують у складі системи очищення бурового розчину бурової установки у відповідності з паспортом та настановою з експлуатації центрифугального модуля. Після закінчення робіт на буровому майданчику демонтаж центрифугального модуля виконують у зворотній послідовності. За необхідності контейнер 3 з встановленим на ньому обладнанням може зніматись з основи 1 та використовува тись окремо (тобто контейнер 3 встановлюють на іншу основу, передбачену конструкцією бурової установки або пересувну платформу). Знімний дах 9 контейнера 3 дає змогу знімати та встановлювати любу модель центрифуги 12 без суттєвих доробок. Технічний результат від застосування центрифугального модуля полягає у спрощенні конструкції і раціональному розміщенні обладнання, що дозволяє компактно розмістити центрифугальний модуль на буровому майданчику, забезпечити його оперативне транспортування і швидкий монтаж-демонтаж на місці буріння свердловини, що у свою чергу робить центрифугальний модуль автономним і універсальним та зменшує витрати часу і коштів на будівництво свердловини. 5 Комп’ютерна в ерстка А. Рябко 39328 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
