Профіль для віконної та дверної рами

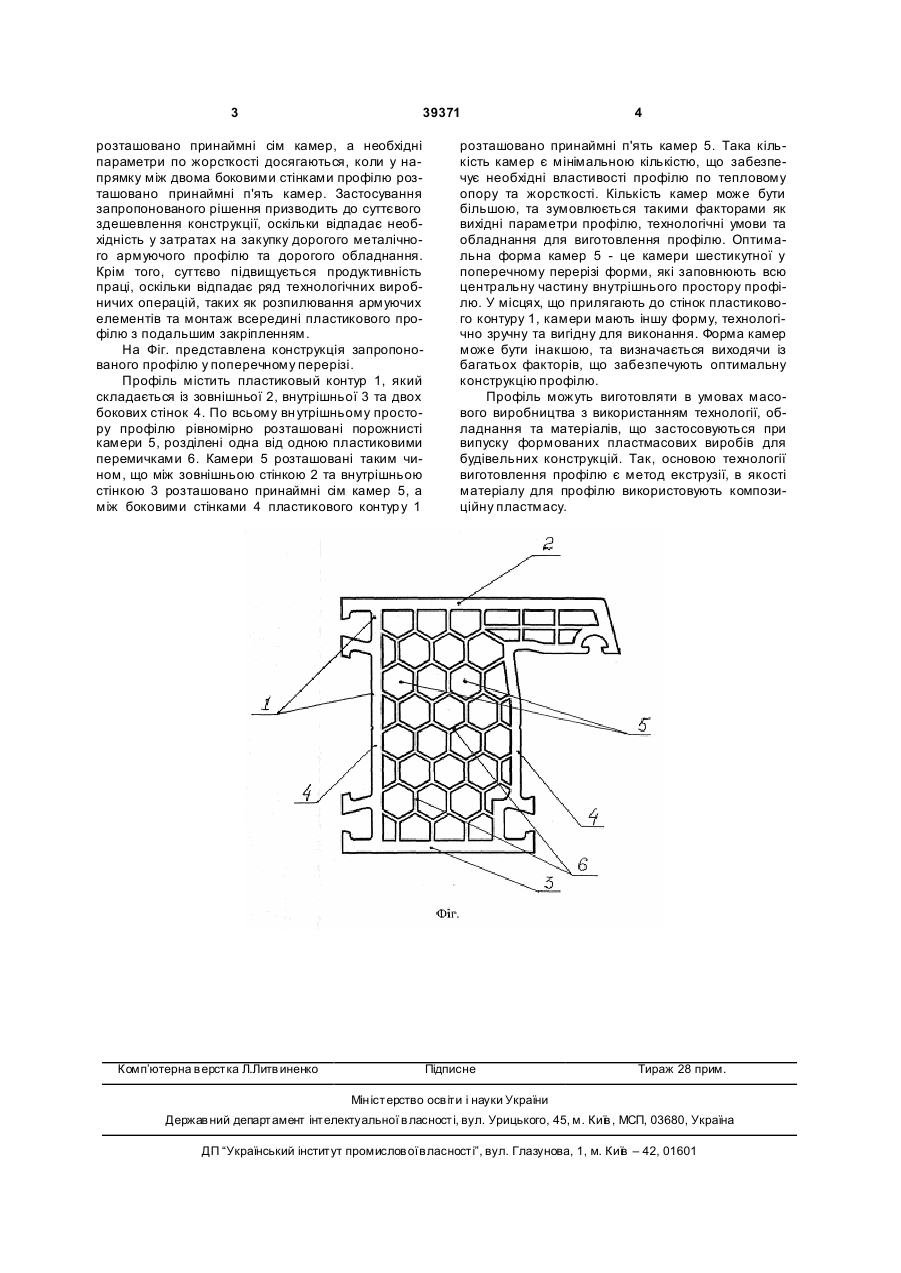

1. Профіль для віконної та дверної рами, що обмежений пластиковим контуром, сторони якого виконані у вигляді зовнішньої, внутрішньої та двох бокових стінок профілю, а внутрішній простір профілю розділений пластиковими перемичками на 3 39371 розташовано принаймні сім камер, а необхідні параметри по жорсткості досягаються, коли у напрямку між двома боковими стінками профілю розташовано принаймні п'ять камер. Застосування запропонованого рішення призводить до суттєвого здешевлення конструкції, оскільки відпадає необхідність у затратах на закупку дорогого металічного армуючого профілю та дорогого обладнання. Крім того, суттєво підвищується продуктивність праці, оскільки відпадає ряд технологічних виробничих операцій, таких як розпилювання армуючих елементів та монтаж всередині пластикового профілю з подальшим закріпленням. На Фіг. представлена конструкція запропонованого профілю у поперечному перерізі. Профіль містить пластиковый контур 1, який складається із зовнішньої 2, внутрішньої 3 та двох бокових стінок 4. По всьому вн утрішньому простору профілю рівномірно розташовані порожнисті камери 5, розділені одна від одною пластиковими перемичками 6. Камери 5 розташовані таким чином, що між зовнішньою стінкою 2 та внутрішньою стінкою 3 розташовано принаймні сім камер 5, а між боковими стінками 4 пластикового контур у 1 Комп’ютерна в ерстка Л.Литв иненко 4 розташовано принаймні п'ять камер 5. Така кількість камер є мінімальною кількістю, що забезпечує необхідні властивості профілю по тепловому опору та жорсткості. Кількість камер може бути більшою, та зумовлюється такими факторами як вихідні параметри профілю, технологічні умови та обладнання для виготовлення профілю. Оптимальна форма камер 5 - це камери шестикутної у поперечному перерізі форми, які заповнюють всю центральну частину внутрішнього простору профілю. У місцях, що прилягають до стінок пластикового контуру 1, камери мають іншу форму, технологічно зручну та вигідну для виконання. Форма камер може бути інакшою, та визначається виходячи із багатьох факторів, що забезпечують оптимальну конструкцію профілю. Профіль можуть виготовляти в умовах масового виробництва з використанням технології, обладнання та матеріалів, що застосовуються при випуску формованих пластмасових виробів для будівельних конструкцій. Так, основою технології виготовлення профілю є метод екструзії, в якості матеріалу для профілю використовують композиційну пластмасу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
