Профіль для віконної рами

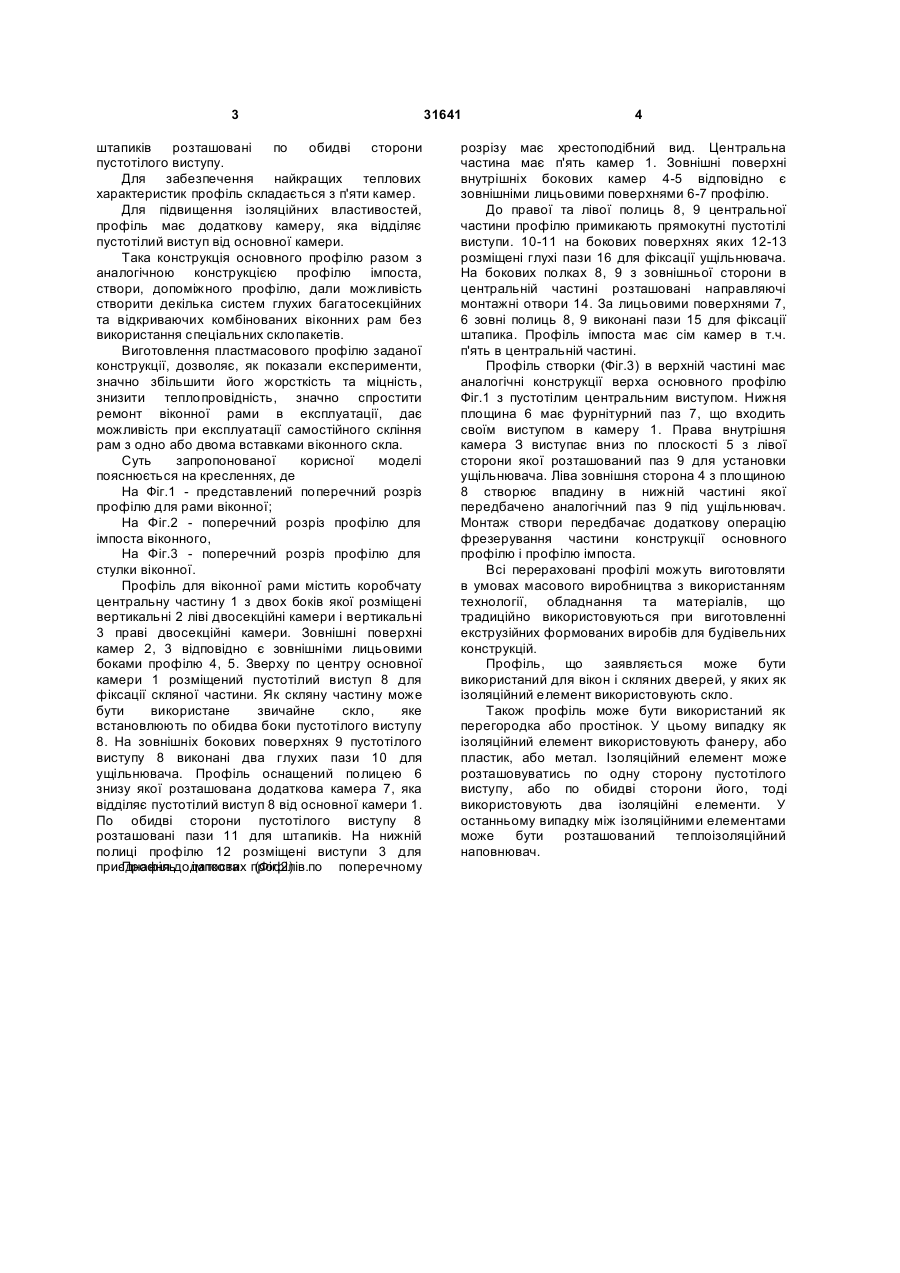

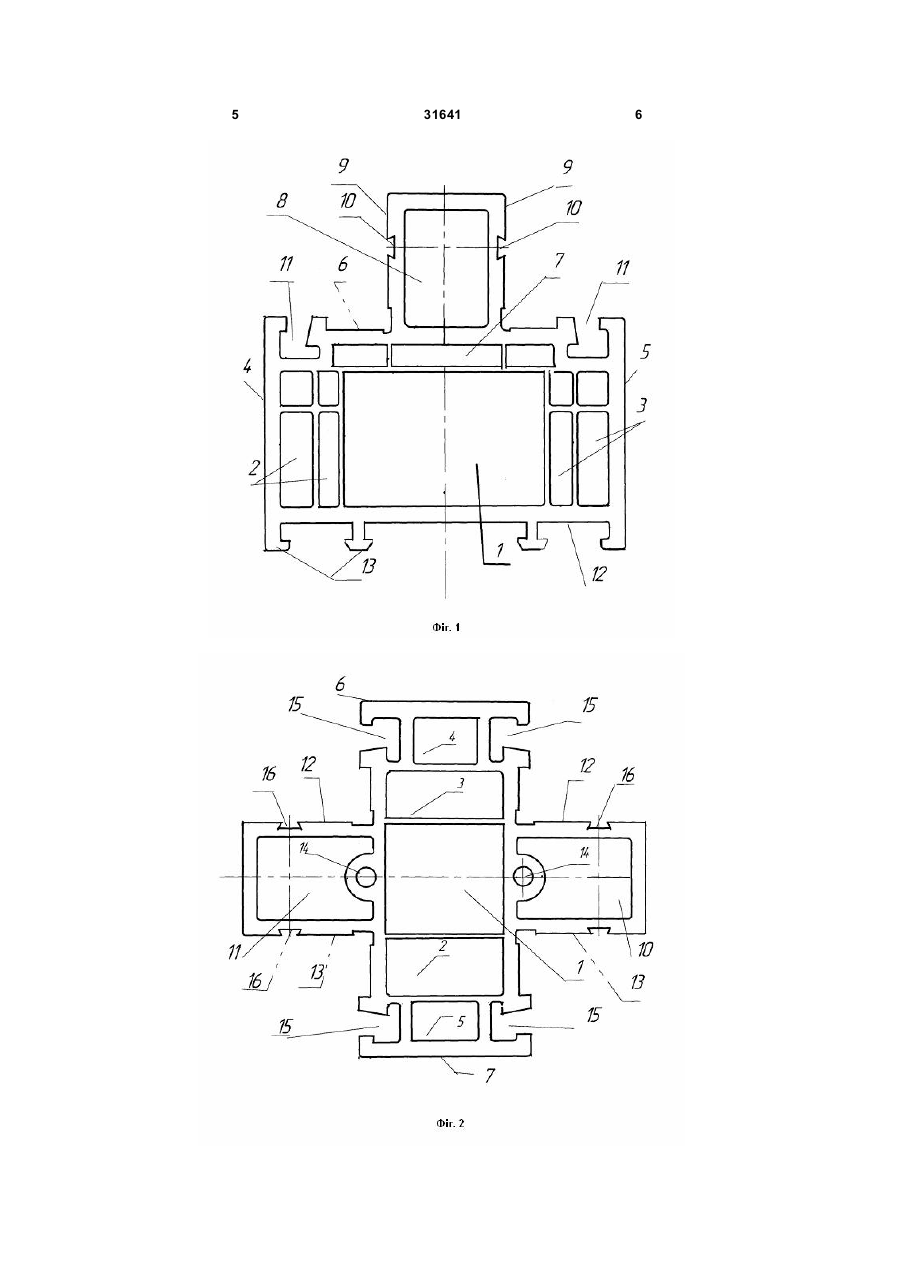

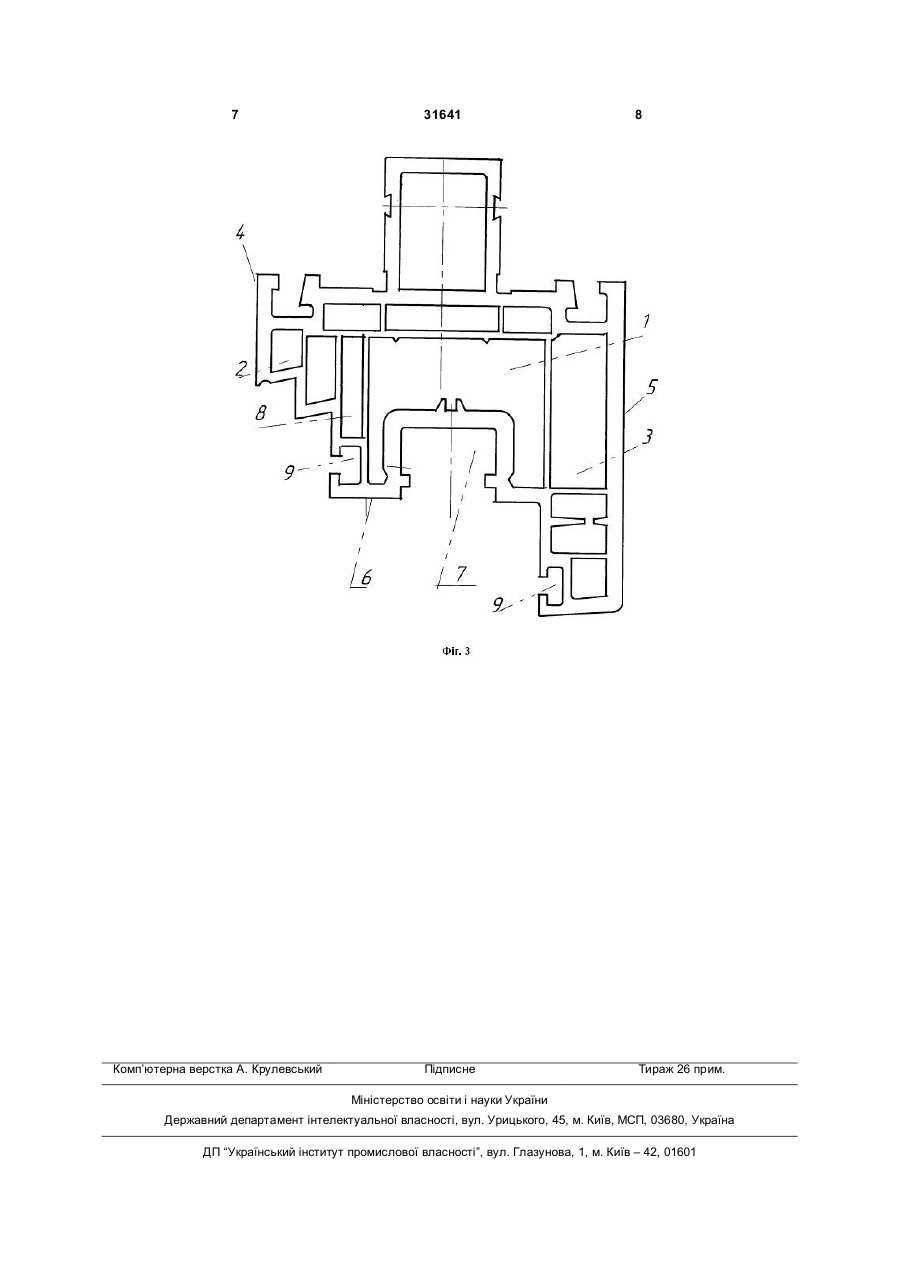

UA 1. Профіль для віконної рами, що складається з кількох камер, одна з яких центральна, а інші – бокові, і має пустотілий виступ для фіксації скляної частини з пазом для ущільнювача, а також паз для фіксації штапика, який відрізняється тим, що 3 штапиків розташовані по обидві сторони пустотілого виступу. Для забезпечення найкращих теплових характеристик профіль складається з п'яти камер. Для підвищення ізоляційних властивостей, профіль має додаткову камеру, яка відділяє пустотілий виступ від основної камери. Така конструкція основного профілю разом з аналогічною конструкцією профілю імпоста, створи, допоміжного профілю, дали можливість створити декілька систем глухих багатосекційних та відкриваючих комбінованих віконних рам без використання спеціальних склопакетів. Виготовлення пластмасового профілю заданої конструкції, дозволяє, як показали експерименти, значно збільшити його жорсткість та міцність, знизити теплопровідність, значно спростити ремонт віконної рами в експлуатації, дає можливість при експлуатації самостійного скління рам з одно або двома вставками віконного скла. Суть запропонованої корисної моделі пояснюється на кресленнях, де На Фіг.1 - представлений поперечний розріз профілю для рами віконної; На Фіг.2 - поперечний розріз профілю для імпоста віконного, На Фіг.3 - поперечний розріз профілю для стулки віконної. Профіль для віконної рами містить коробчату центральну частину 1 з двох боків якої розміщені вертикальні 2 ліві двосекційні камери і вертикальні 3 праві двосекційні камери. Зовнішні поверхні камер 2, 3 відповідно є зовнішніми лицьовими боками профілю 4, 5. Зверху по центру основної камери 1 розміщений пустотілий виступ 8 для фіксації скляної частини. Як скляну частину може бути використане звичайне скло, яке встановлюють по обидва боки пустотілого виступу 8. На зовнішніх бокових поверхнях 9 пустотілого виступу 8 виконані два глухих пази 10 для ущільнювача. Профіль оснащений полицею 6 знизу якої розташована додаткова камера 7, яка відділяє пустотілий виступ 8 від основної камери 1. По обидві сторони пустотілого виступу 8 розташовані пази 11 для штапиків. На нижній полиці профілю 12 розміщені виступи 3 для приєднання додаткових профілів.по поперечному Профіль імпоста (Фіг.2) 31641 4 розрізу має хрестоподібний вид. Центральна частина має п'ять камер 1. Зовнішні поверхні внутрішніх бокових камер 4-5 відповідно є зовнішніми лицьовими поверхнями 6-7 профілю. До правої та лівої полиць 8, 9 центральної частини профілю примикають прямокутні пустотілі виступи. 10-11 на бокових поверхнях яких 12-13 розміщені глухі пази 16 для фіксації ущільнювача. На бокових полках 8, 9 з зовнішньої сторони в центральній частині розташовані направляючі монтажні отвори 14. За лицьовими поверхнями 7, 6 зовні полиць 8, 9 виконані пази 15 для фіксації штапика. Профіль імпоста має сім камер в т.ч. п'ять в центральній частині. Профіль створки (Фіг.3) в верхній частині має аналогічні конструкції верха основного профілю Фіг.1 з пустотілим центральним виступом. Нижня площина 6 має фурнітурний паз 7, що входить своїм виступом в камеру 1. Права внутрішня камера З виступає вниз по плоскості 5 з лівої сторони якої розташований паз 9 для установки ущільнювача. Ліва зовнішня сторона 4 з площиною 8 створює впадину в нижній частині якої передбачено аналогічний паз 9 під ущільнювач. Монтаж створи передбачає додаткову операцію фрезерування частини конструкції основного профілю і профілю імпоста. Всі перераховані профілі можуть виготовляти в умовах масового виробництва з використанням технології, обладнання та матеріалів, що традиційно використовуються при виготовленні екструзійних формованих виробів для будівельних конструкцій. Профіль, що заявляється може бути використаний для вікон і скляних дверей, у яких як ізоляційний елемент використовують скло. Також профіль може бути використаний як перегородка або простінок. У цьому випадку як ізоляційний елемент використовують фанеру, або пластик, або метал. Ізоляційний елемент може розташовуватись по одну сторону пустотілого виступу, або по обидві сторони його, тоді використовують два ізоляційні елементи. У останньому випадку між ізоляційними елементами може бути розташований теплоізоляційний наповнювач. 5 31641 6 7 Комп’ютерна верстка А. Крулевський 31641 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
