Спосіб оцінки пошкоджуваності поверхневого шару конструкції

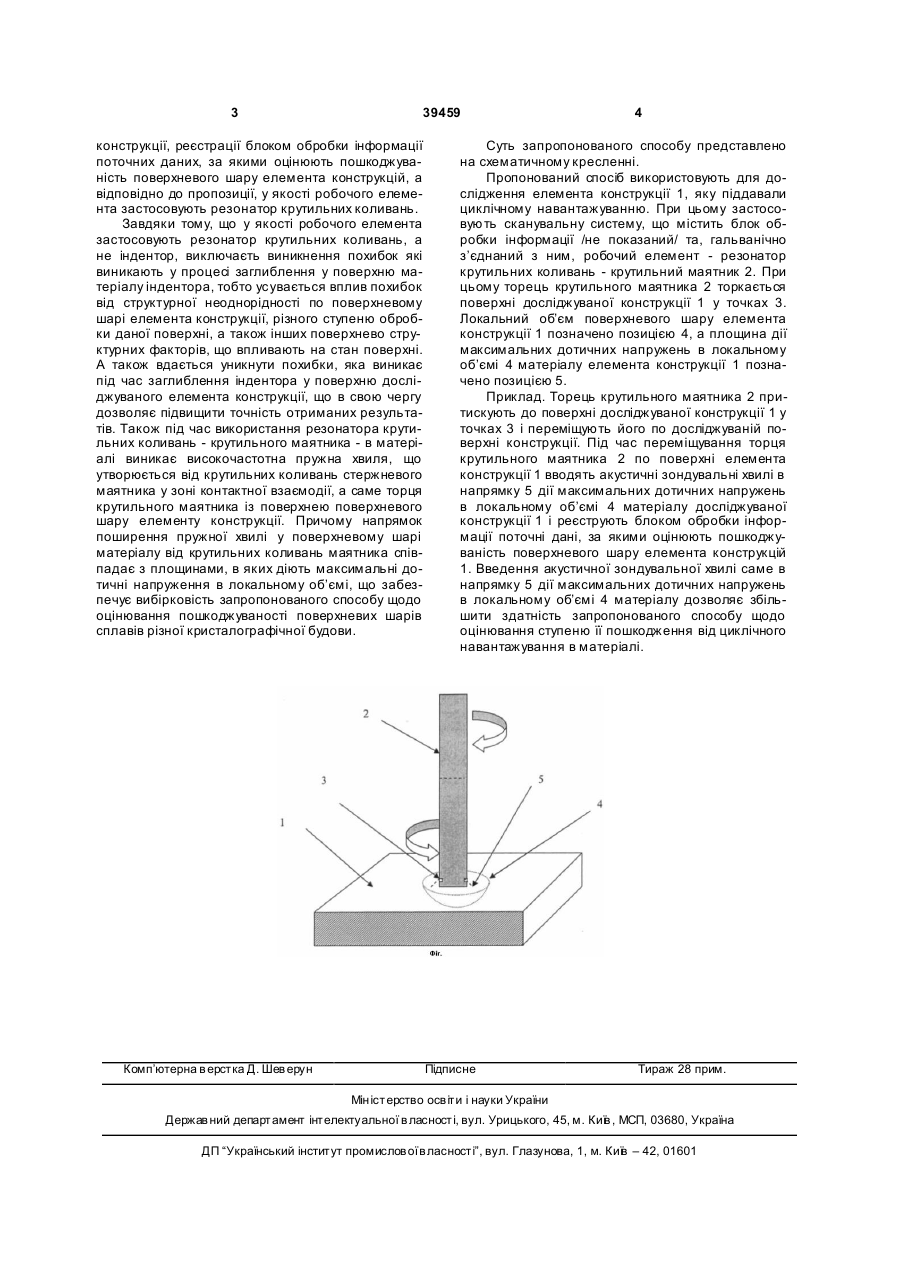

Спосіб оцінки пошкоджуваності поверхневого шару конструкції, за допомогою сканувальної системи, що містить блок обробки інформації та, гальванічно з'єднаний з ним, робочий елемент, який включає операції контактування робочого елемента з поверхнею елемента конструкції та його переміщування по досліджуваній поверхні конструкції, реєстрації блоком обробки інформації поточних даних, за якими оцінюють пошкоджуваність поверхневого шару елемента конструкцій, який відрізняється тим, що як робочий елемент застосовують резонатор крутильних коливань. (19) (21) u200812029 (22) 10.10.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ПИСАРЕНКО ГЕОРГІЙ ГЕОРГІЙОВИЧ, UA, ВОЙНАЛОВИЧ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, МАЙЛО АНДРІЙ МИКОЛАЙОВИЧ, UA, БЯЛОНОВИЧ АНДРІЙ ВОЛОДИМИРОВИЧ, UA (73) ІНСТИТУТ ПРОБЛЕМ МІЦНОСТІ ІМ. Г.С. ПИСАРЕНКА НАЦІОН АЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ, UA 3 39459 конструкції, реєстрації блоком обробки інформації поточних даних, за якими оцінюють пошкоджуваність поверхневого шару елемента конструкцій, а відповідно до пропозиції, у якості робочого елемента застосовують резонатор крутильних коливань. Завдяки тому, що у якості робочого елемента застосовують резонатор крутильних коливань, а не індентор, виключаєть виникнення похибок які виникають у процесі заглиблення у поверхню матеріалу індентора, тобто усувається вплив похибок від структурної неоднорідності по поверхневому шарі елемента конструкції, різного ступеню обробки даної поверхні, а також інших поверхнево структурних факторів, що впливають на стан поверхні. А також вдається уникнути похибки, яка виникає під час заглиблення індентора у поверхню досліджуваного елемента конструкції, що в свою чергу дозволяє підвищити точність отриманих результатів. Також під час використання резонатора крутильних коливань - крутильного маятника - в матеріалі виникає високочастотна пружна хвиля, що утворюється від крутильних коливань стержневого маятника у зоні контактної взаємодії, а саме торця крутильного маятника із поверхнею поверхневого шару елементу конструкції. Причому напрямок поширення пружної хвилі у поверхневому шарі матеріалу від крутильних коливань маятника співпадає з площинами, в яких діють максимальні дотичні напруження в локальному об’ємі, що забезпечує вибірковість запропонованого способу щодо оцінювання пошкоджуваності поверхневих шарів сплавів різної кристалографічної будови. Комп’ютерна в ерстка Д. Шев ерун 4 Суть запропонованого способу представлено на схематичному кресленні. Пропонований спосіб використовують для дослідження елемента конструкції 1, яку піддавали циклічному навантажуванню. При цьому застосовують сканувальну систему, що містить блок обробки інформації /не показаний/ та, гальванічно з’єднаний з ним, робочий елемент - резонатор крутильних коливань - крутильний маятник 2. При цьому торець крутильного маятника 2 торкається поверхні досліджуваної конструкції 1 у точках 3. Локальний об’єм поверхневого шару елемента конструкції 1 позначено позицією 4, а площина дії максимальних дотичних напружень в локальному об’ємі 4 матеріалу елемента конструкції 1 позначено позицією 5. Приклад. Торець крутильного маятника 2 притискують до поверхні досліджуваної конструкції 1 у точках 3 і переміщують його по досліджуваній поверхні конструкції. Під час переміщування торця крутильного маятника 2 по поверхні елемента конструкції 1 вводять акустичні зондувальні хвилі в напрямку 5 дії максимальних дотичних напружень в локальному об’ємі 4 матеріалу досліджуваної конструкції 1 і реєструють блоком обробки інформації поточні дані, за якими оцінюють пошкоджуваність поверхневого шару елемента конструкцій 1. Введення акустичної зондувальної хвилі саме в напрямку 5 дії максимальних дотичних напружень в локальному об’ємі 4 матеріалу дозволяє збільшити здатність запропонованого способу щодо оцінювання ступеню її пошкодження від циклічного навантажування в матеріалі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
