Різальний інструмент

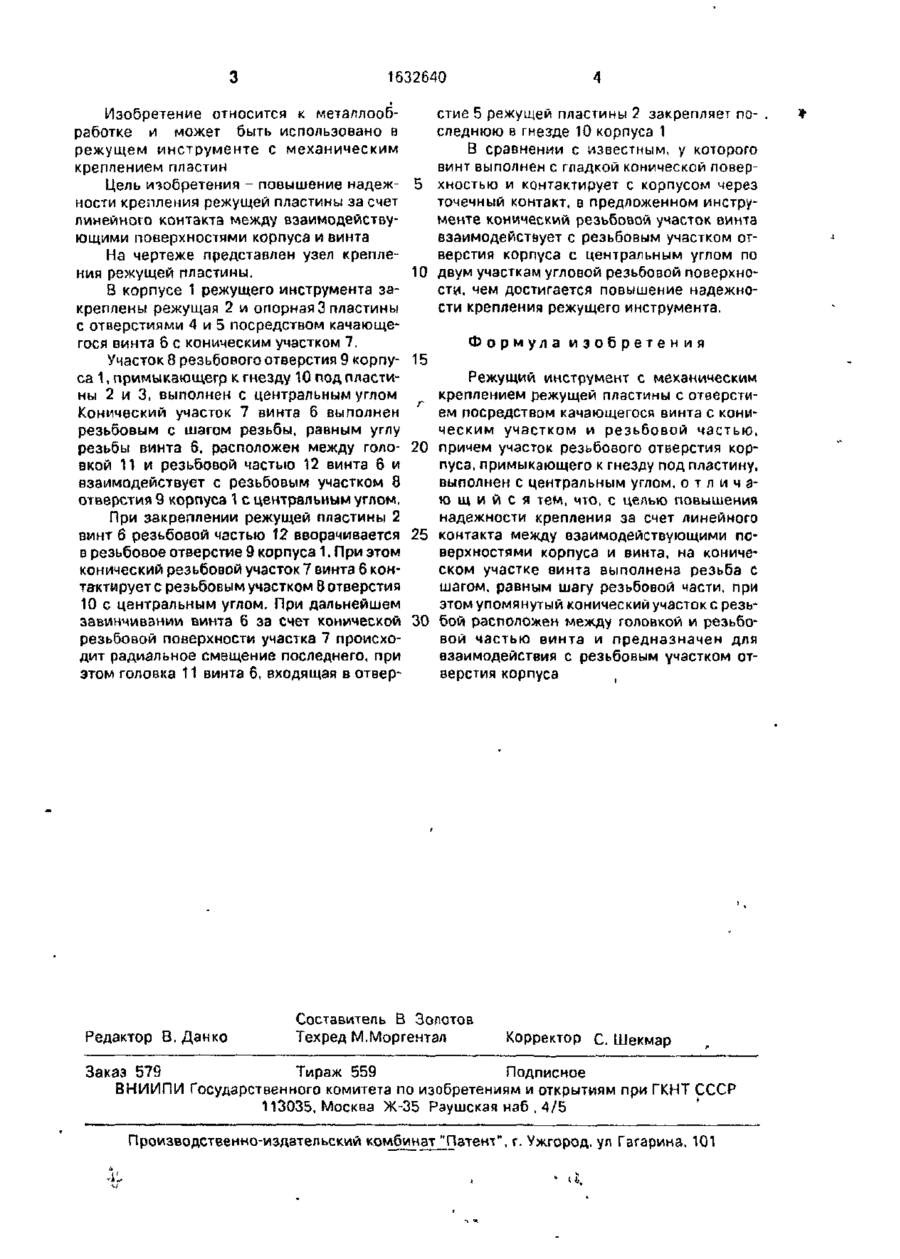

Изобретение относится к металлообработке и может быть использовано в режущем инструменте с механическим креплением пластин. Целью изобретения является повышение надежности крепле ния режущей пластины за счет линейного контакта между взаимодействующими поверхностями корпуса и винта. При закреплении режущей пластины 2 винт 6 резьбовой частью 12 вворачивается в резьбовое отверстие 9 корпуса 1. При этом конический резьбовой участок 7, расположенный между головкой и резьбовой частью винта 6, контактирует с резьбовым участком 8. При дальнейшем завинчивании винта 6 за счет конической резьбовой поверхности участка 7 происходит радиальное смещение последнего, при этом головка 11 винта 6, входящая в отверстие 5 режущей пластины 2, закрепляет последнюю в гнезде 10 корпуса 1. 1 ил. ІЛ со ю о П 1632640 Изобретение относится к металлообработке и может быть использовано в режущем инструменте с механическим креплением пластин Цель изобретения - повышение надежности крепления режущей пластины за счет линейного контакта между взаимодействующими поверхностями корпуса и винта На чертеже представлен узел крепления режущей пластины. В корпусе 1 режущего инструмента закреплены режущая 2 и опорная 3 пластины с отверстиями 4 и 5 посредством качающегося винта 6 с коническим участком 7. Участок 8 резьбового отверстия 9 корпуса 1, примыкающегр к гнезду 10 под пластины 2 и 3, выполнен с центральным углом Конический участок 7 винта 6 выполнен резьбовым с шагом резьбы, равным углу резьбы винта 6, расположен между головкой 11 и резьбовой частью 12 винта 6 и взаимодействует с резьбовым участком 8 отверстий 9 корпуса 1 с центральным углом. При закреплении режущей пластины 2 винт 6 резьбовой частью 12 вворачивается в резьбовое отверстие 9 корпуса 1. При этом конический резьбовой участок 7 винта 6 контактирует с резьбовым участком 8 отверстия 10 с центральным углом. При дальнейшем завинчивании винта 6 зэ счет конической резьбовой поверхности участка 7 происходит радиальное смещение последнего, при этом головка 11 винта 6, входящая в отвер Редактор В. Данко стие 5 режущей пластины 2 закрепляет последнюю в гнезде 10 корпуса 1 В сравнении с известным, у которого винт выполнен с гладкой конической повер5 хностью и контактирует с корпусом через точечный контакт, в предложенном инструменте конический резьбовой участок винта взаимодействует с резьбовым участком отверстия корпуса с центральным углом по 10 двум участкам угловой резьбовой поверхности, чем достигается повышение надежности крепления режущего инструмента. 15 Формула изобретения Режущий инструмент с механическим креплением режущей пластины с отверстием посредством качающегося винта с коническим участком и резьбовой частью. 20 причем участок резьбового отверстия корпуса, примыкающего к гнезду под пластину, выполнен с центральным углом, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности крепления за счет линейного 25 контакта между взаимодействующими поверхностями корпуса и винта, на коническом участке винта выполнена резьба с шагом, равным шагу резьбовой части, при этом упомянутый конический участок с резь30 бой расположен между головкой и резьбовой частью винта и предназначен для взаимодействия с резьбовым участком отверстия корпуса Составитель В Золотое Техред М.Моргентал Корректор С. Шекмар Заказ 579 Тираж 559 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35 Раушская нэб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101 ^к
