Різальний інструмент

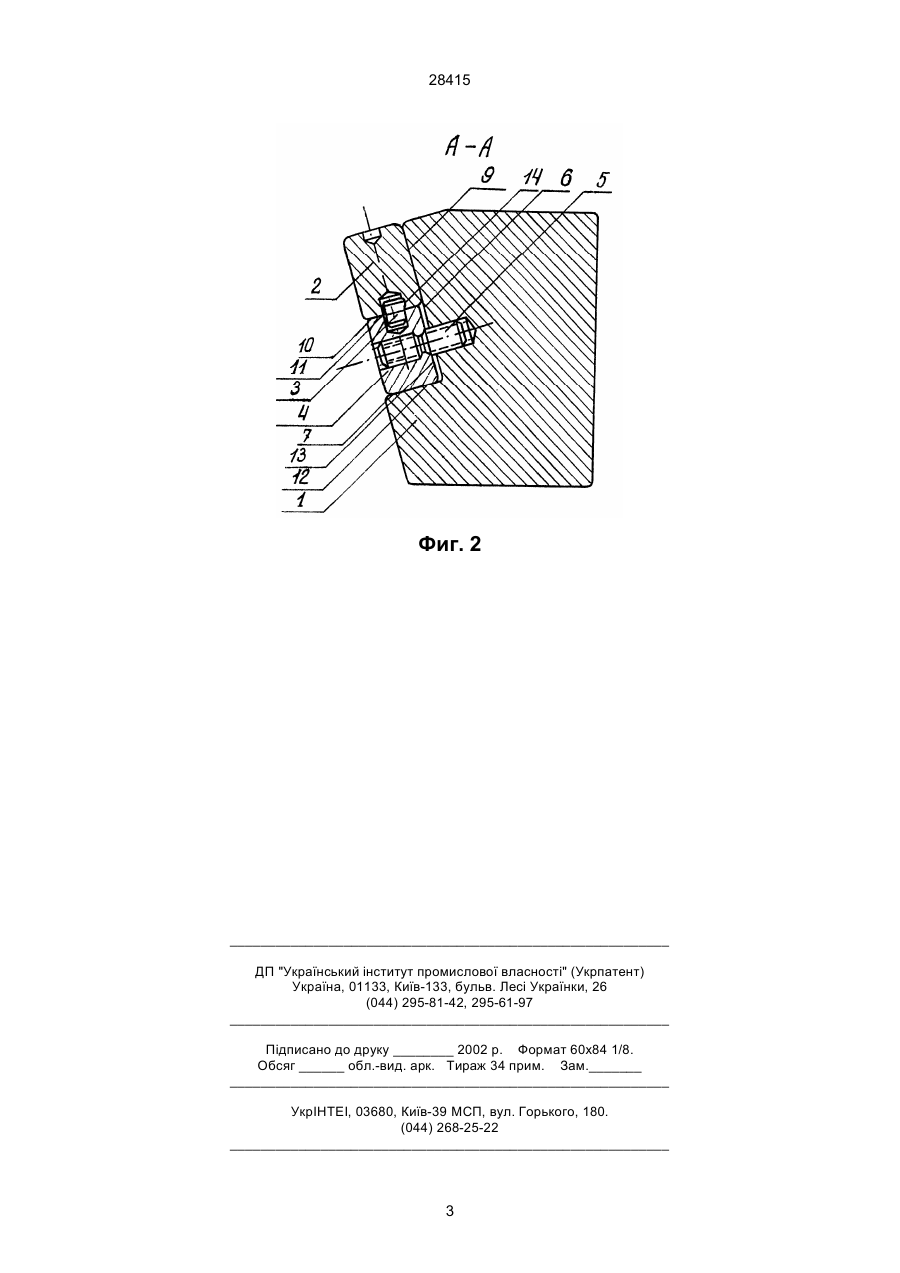

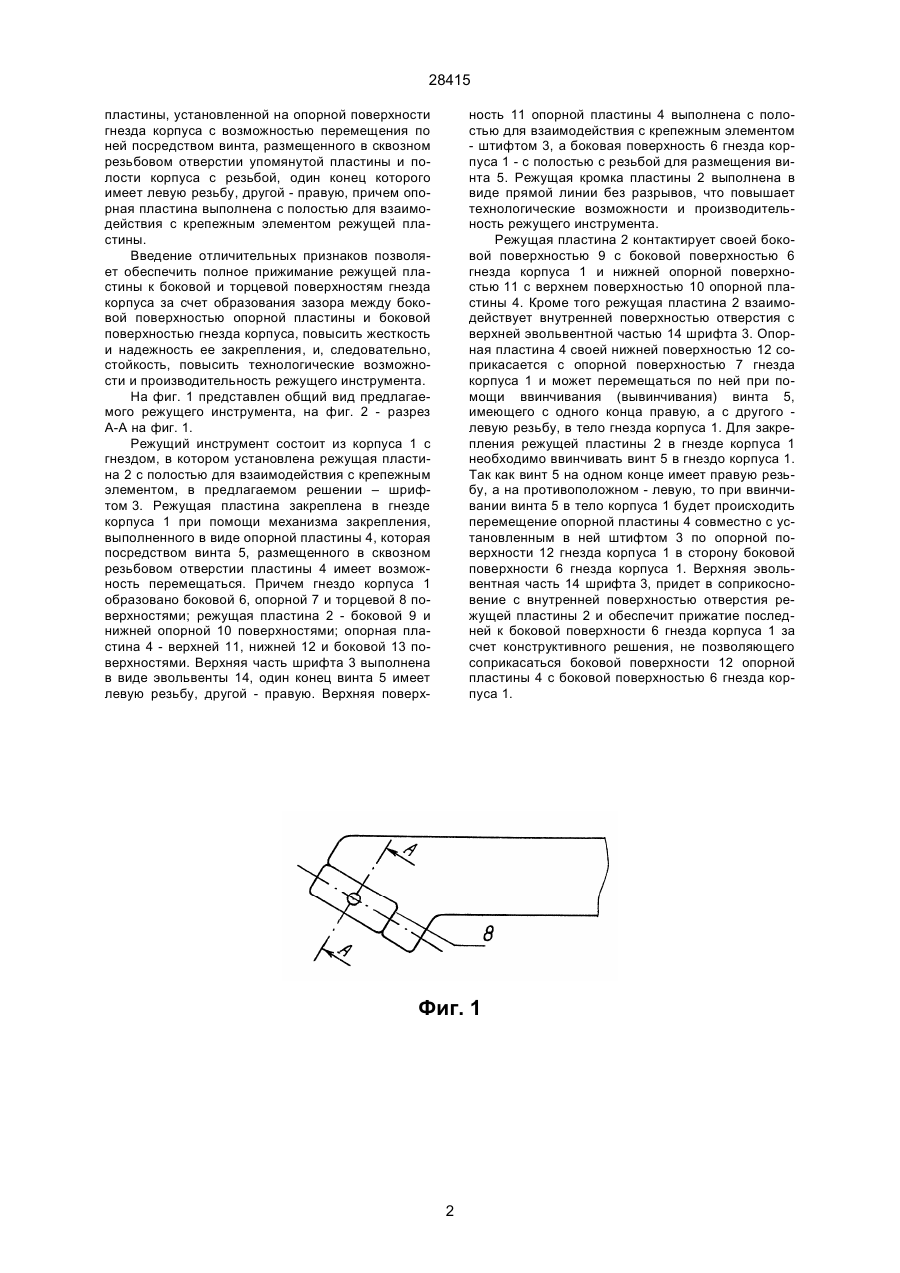

Режущий инструмент, содержащий корпус с гнездом, в котором установлена режущая пластина с полостью для взаимодействия с крепежным 28415 пластины, установленной на опорной поверхности гнезда корпуса с возможностью перемещения по ней посредством винта, размещенного в сквозном резьбовом отверстии упомянутой пластины и полости корпуса с резьбой, один конец которого имеет левую резьбу, другой - правую, причем опорная пластина выполнена с полостью для взаимодействия с крепежным элементом режущей пластины. Введение отличительных признаков позволяет обеспечить полное прижимание режущей пластины к боковой и торцевой поверхностям гнезда корпуса за счет образования зазора между боковой поверхностью опорной пластины и боковой поверхностью гнезда корпуса, повысить жесткость и надежность ее закрепления, и, следовательно, стойкость, повысить технологические возможности и производительность режущего инструмента. На фиг. 1 представлен общий вид предлагаемого режущего инструмента, на фиг. 2 - разрез А-А на фиг. 1. Режущий инструмент состоит из корпуса 1 с гнездом, в котором установлена режущая пластина 2 с полостью для взаимодействия с крепежным элементом, в предлагаемом решении – шрифтом 3. Режущая пластина закреплена в гнезде корпуса 1 при помощи механизма закрепления, выполненного в виде опорной пластины 4, которая посредством винта 5, размещенного в сквозном резьбовом отверстии пластины 4 имеет возможность перемещаться. Причем гнездо корпуса 1 образовано боковой 6, опорной 7 и торцевой 8 поверхностями; режущая пластина 2 - боковой 9 и нижней опорной 10 поверхностями; опорная пластина 4 - верхней 11, нижней 12 и боковой 13 поверхностями. Верхняя часть шрифта 3 выполнена в виде эвольвенты 14, один конец винта 5 имеет левую резьбу, другой - правую. Верхняя поверх ность 11 опорной пластины 4 выполнена с полостью для взаимодействия с крепежным элементом - штифтом 3, а боковая поверхность 6 гнезда корпуса 1 - с полостью с резьбой для размещения винта 5. Режущая кромка пластины 2 выполнена в виде прямой линии без разрывов, что повышает технологические возможности и производительность режущего инструмента. Режущая пластина 2 контактирует своей боковой поверхностью 9 с боковой поверхностью 6 гнезда корпуса 1 и нижней опорной поверхностью 11 с верхнем поверхностью 10 опорной пластины 4. Кроме того режущая пластина 2 взаимодействует внутренней поверхностью отверстия с верхней эвольвентной частью 14 шрифта 3. Опорная пластина 4 своей нижней поверхностью 12 соприкасается с опорной поверхностью 7 гнезда корпуса 1 и может перемещаться по ней при помощи ввинчивания (вывинчивания) винта 5, имеющего с одного конца правую, а с другого левую резьбу, в тело гнезда корпуса 1. Для закрепления режущей пластины 2 в гнезде корпуса 1 необходимо ввинчивать винт 5 в гнездо корпуса 1. Так как винт 5 на одном конце имеет правую резьбу, а на противоположном - левую, то при ввинчивании винта 5 в тело корпуса 1 будет происходить перемещение опорной пластины 4 совместно с установленным в ней штифтом 3 по опорной поверхности 12 гнезда корпуса 1 в сторону боковой поверхности 6 гнезда корпуса 1. Верхняя эвольвентная часть 14 шрифта 3, придет в соприкосновение с внутренней поверхностью отверстия режущей пластины 2 и обеспечит прижатие последней к боковой поверхности 6 гнезда корпуса 1 за счет конструктивного решения, не позволяющего соприкасаться боковой поверхности 12 опорной пластины 4 с боковой поверхностью 6 гнезда корпуса 1. Фиг. 1 2 28415 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
