Ріжучий інструмент
Номер патенту: 16555
Опубліковано: 29.08.1997
Автори: Топоров Олег Олексійович, Кушніров Павло Васильович, Червяков Володимир Миколайович
Формула / Реферат

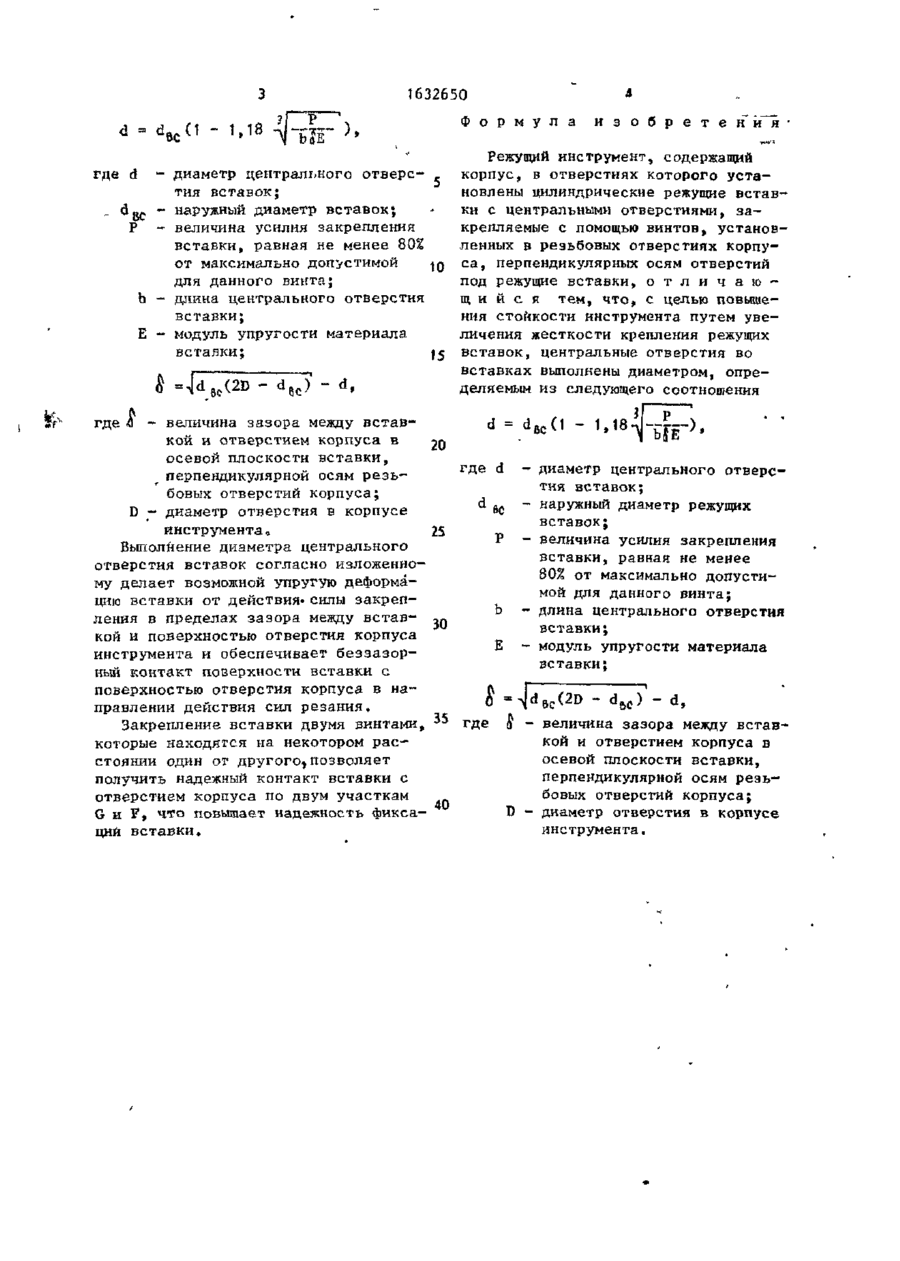

Режущий инструмент, содержащий корпус, в отверстиях которого установлены цилиндрические режущие вставки с центральными отверстиями, закрепляемые с помощью винтов, установленных в резьбовых отверстиях корпуса, перпендикуляр осям отверстий под режущие вставки, отличающийся тем, что, с целью повышения стойкости инструмента путем увеличения жесткости креплений режущих вставок, центральные отверстия во вставках выполнены диаметром, определяемым из следующего соотношения
где d - диаметр центрального отверстия вставок;
dBC - наружный диаметр режущих вставок:
Р - величина усилия закрепления вставки, равная не менeе 80% от максимально допустимой для данного винта;
b - длина центрального отверстия вставки;
Е - модуль упругости материала вставки;
где δ - величина зазора между вставкой и отрерстием корпуса в осевои плоскости вставки, перпендикулярной осям резьбовых отверстий корпуса;
D - диаметр отверстия в корпусе инструмента.
Текст

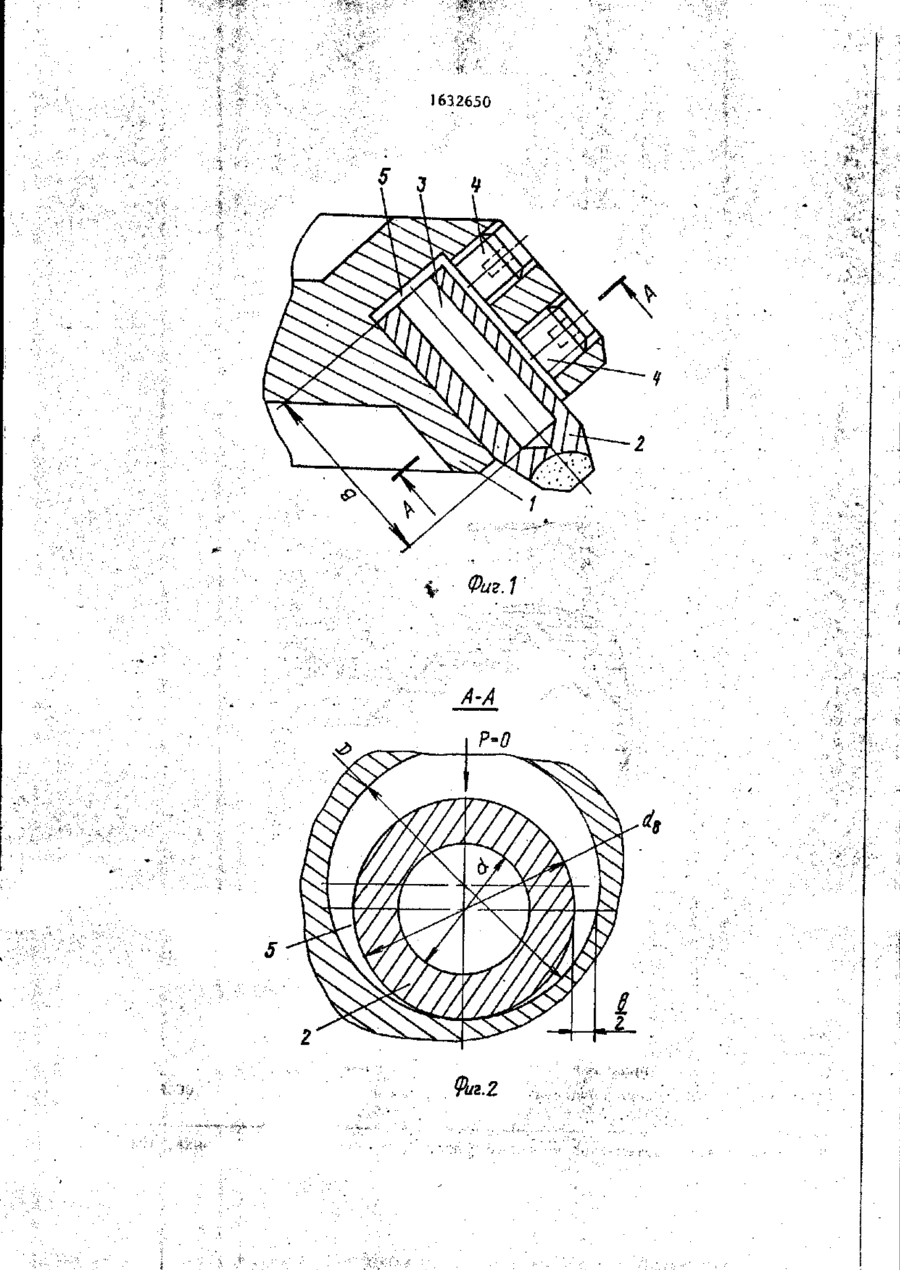

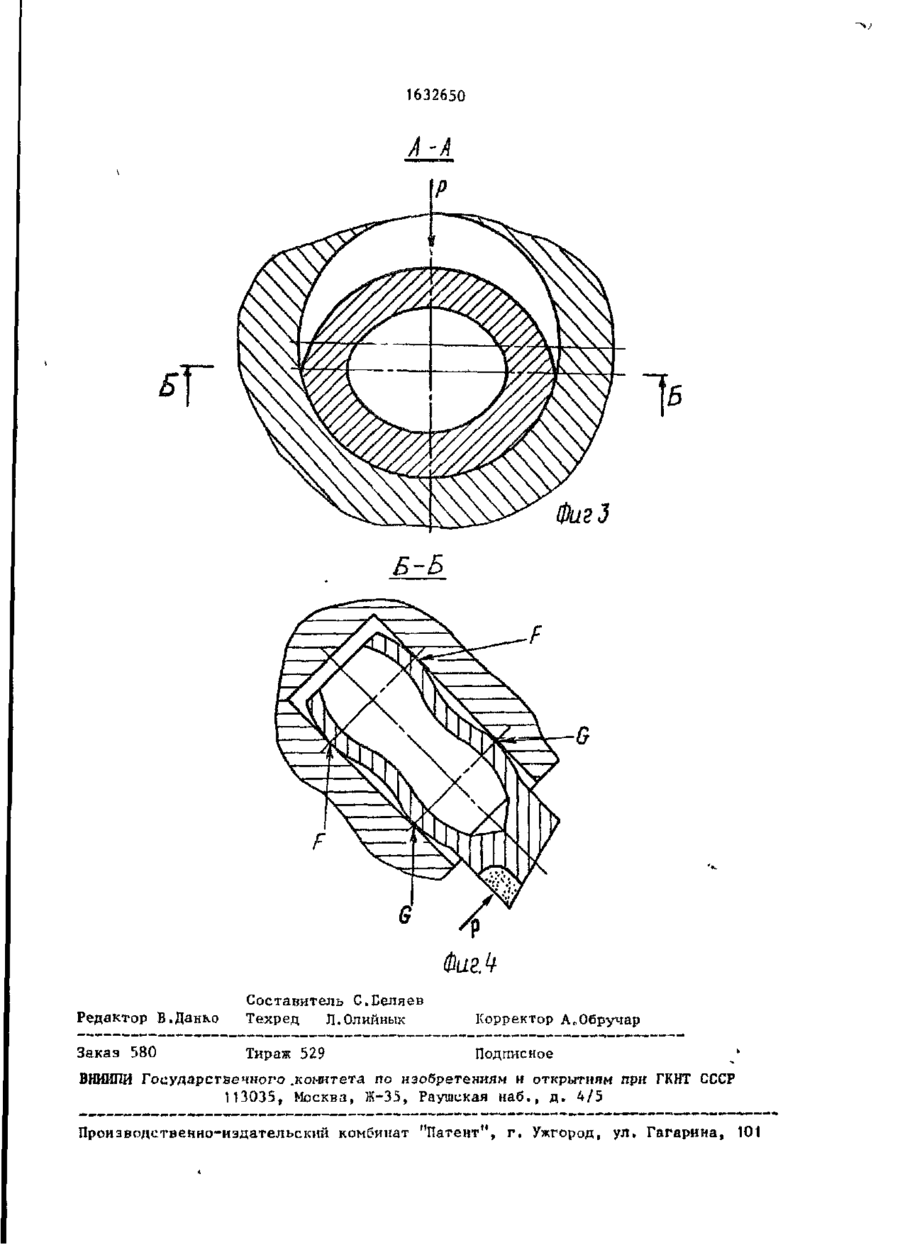

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЄСПУБЛИН (51)5 В 23 С 5/06 ГОСУДАРСТВЕННЫЙ НОМИТГГ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГИНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) 4663470/08 І ; > * (22) 20.03.89 (46) 0 7 . 0 3 . 9 1 . Ниш. № 9 (71) Сумской филиал Харьковского политехнического института им. В.И.Ленина (72) О.Л.Топоров, П.Б.Кушниров и В.Н.Червяков (53) 621.914.22-112 (088.8) (56) Лезвийный инструмент из сверхтвердых материалов. Справочник. Киев; Техника, 1988, с.30, рис.8К. (54) РЕЖУПИИ ИНСТРУМЕНТ (57) Изобретение относится к металлорежущим инструментам и может быть использовано при проектировании и изготовлении торцовых фрез. Цель изобретения - повышение стойкости инструмента путем увеличения жесткости крепления режущих вставок. Режущий инструмент содержит корпус, режущие цилиндрические вставки с центральны- : ми отверстиями и крепежные винты. Центральные отверстия режущих в с т а вок выполнены диаметром, определяемым из соотношения d = d В с (1 - 1,18"
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool
Автори англійськоюToporov Oleh Oleksiiovych, Kushnirov Pavlo Vasyliovych, Cherviakov Volodymyr Mykolaiovych
Назва патенту російськоюРежущий инструмент
Автори російськоюТопоров Олег Алексеевич, Кушниров Павел Васильевич, Червяков Владимир Николаевич
МПК / Мітки
МПК: B23C 5/02
Мітки: інструмент, ріжучий
