Різальний інструмент

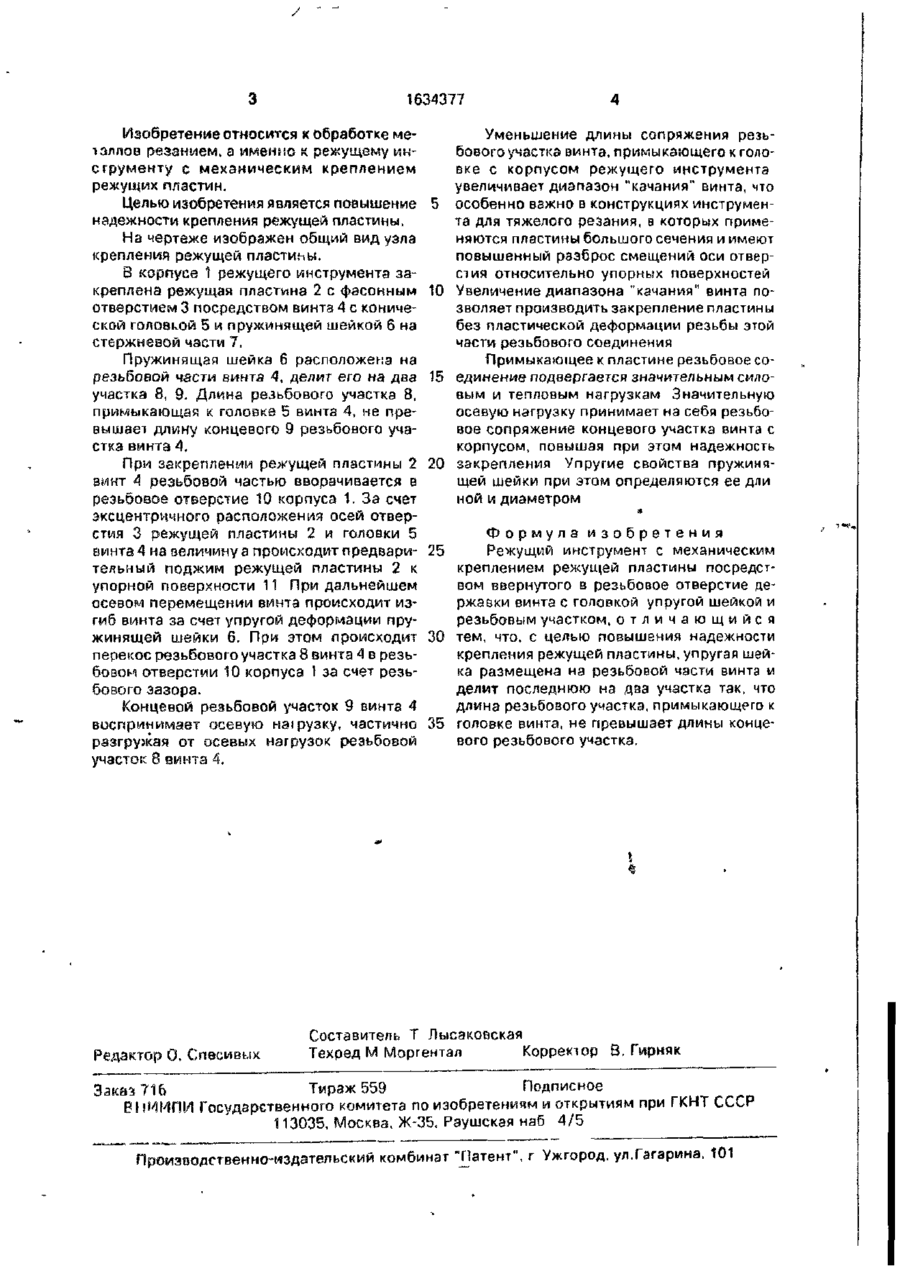

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК an (505 В 23 В 27/16 ГОСУДАРСТВЕННЫЙ KOMWTLT ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4629713/08 (22)05 12 88 (46) 15 03 91 5юл N- 10 (71) Краматорский индустриальный институт (72) Е В Гузенко, Ю И Каплий, В В Губарев и Я.И.Зззыройс* (53)6219 025(088 8) (56) Патент Великобритании , №2098105. кл В 23 В 27/16, 1982. Авторское свиоетельстьо СССР №1006075, кл В 23 3 27/16 1981. (54) РЕЖУЩИЙ ИНСТРУМЕНТ (57) Изобретение относится к обработке металлов резанием а именно к режущему ин ю 'Ж :! струменту с механическим креплением режущих пластин Целью изобретения является повышение надежности крепления режущей пластины Резьбовой участок вилта А пружинящей шейкой 6 делится на два резьбовых участка 8 и 9, при этом длина резьбового участка 8, примыкающего к головке 5 винта 4, не превышает длины концевого резьбового участка 9 При осевом перемещении 8инта ^ происходит его изгиб за счет упругой деформации пружинящей шейки 6 Концевой резьбовым участок. 9 еин та 4 эоспринимает осевую нагрузку, частично разгружая от осевых нагрузок резьбовой участок 8 1 ил 1634377 Изобретение относится к обработке металлов реззнмем, а именно к режущему инструменту с механическим креплением режущих пластин. Целью изобретения является повышение 5 надежности крепления режущей пластины. На чертеже изображен общий вид узла крепления режущей пластины. В корпусе 1 режущего инструмента закреплена режущая пластина 2 с фасонным 10 отверстием 3 посредством винта 4 с конической головкой 5 и пружинящей шейкой б на стержневой части 7. Пружинящая шейка 6 расположена на резьбовой части винта 4, делит его на два 15 участка 8, 9. Длина резьбового участка 8, примыкающая к головке 5 винта 4, не превышает длину концевого 9 резьбового участка винта 4. При закреплении режущей пластины 2 20 винт А резьбовой частью вворачивается в резьбовое отверстие 10 корпуса 1. За счет эксцентричного расположения осей отверстия 3 режущей пластины 2 и головки 5 винта 4 на величину а происходит предвари- 25 тельный поджим режущей пластины 2 к упорной поверхности 11 При дальнейшем осевом перемещении винта происходит изгиб винта за счет упругой деформации пружинящей шейки 6. При этом происходит 30 перекос резьбового участка 8 винта 4 в резьбовой отверстии 10 корпуса 1 за счет резьбового зазора. Концевой резьбовой участок 9 винта 4 воспринимает осевую наїрузку, частично 35 разгружая от осевых нагрузок резьбовой участок 8 винта 4. Редактор О. Спесивых Уменьшение длины сопряжения резьбового участка винта, примыкающего к головке с корпусом режущего инструмента увеличивает диапазон "качания" винта, что особенно важно в конструкциях инструмента для тяжелого резания, в которых применяются пластины большого сечения и имеют повышенный разброс смещений оси отверстия относительно упорных поверхностей Увеличение диапазона "качания" винта позволяет производить закрепление пластины без пластической деформации резьбы этой части резьбового соединения Примыкающее к пластине резьбовое соединение подвергается значительным силовым и тепловым нагрузкам Значительную осевую нагрузку принимает на себя резьбовое сопряжение концевого участка винта с корпусом, повышая при этом надежность закрепления Упругие свойства пружинящей шейки при этом определяются ее дли ной и диаметром Формула изобретения Режущий инструмент с механическим креплением режущей пластины посредством ввернутого в резьбовое отверстие державки винта с головкой упругой шейкой и резьбовым участком, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности крепления режущей пластины, упругая шейка размещена на резьбовой части винта и делит последнюю на два участка так, что длина резьбового участка, примыкающего к головке винта, не превышает длины концевого резьбового участка. Составитель Т Лысзковская Техред М Моргентал Корректор В. Гирняк 716 Тираж 559 Подписное НИМПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
