Установка для фільтрування рідини

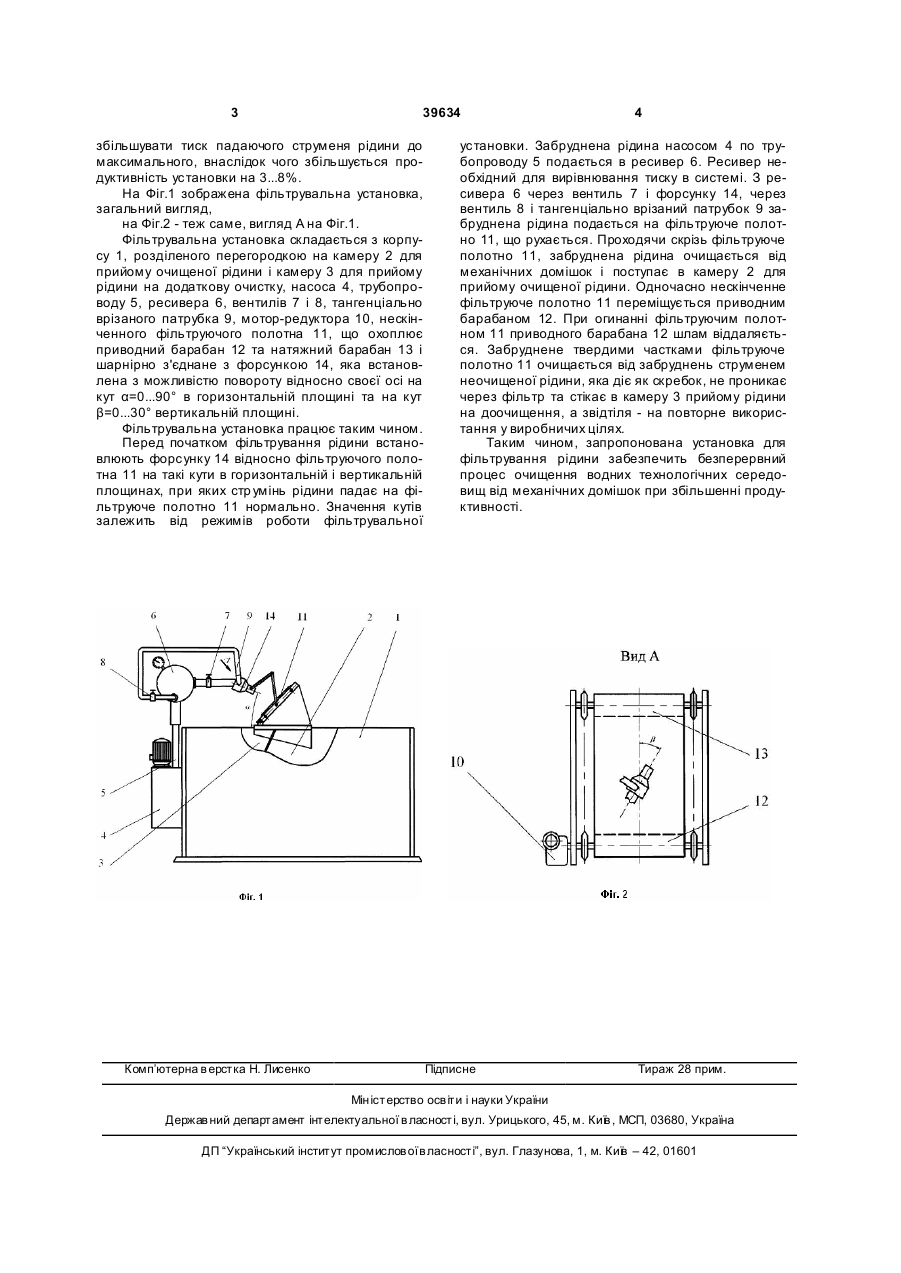

Установка для фільтрування рідини, що містить корпус, розділений перегородкою на камеру 3 39634 збільшувати тиск падаючого струменя рідини до максимального, внаслідок чого збільшується продуктивність установки на 3...8%. На Фіг.1 зображена фільтрувальна установка, загальний вигляд, на Фіг.2 - теж саме, вигляд А на Фіг.1. Фільтрувальна установка складається з корпусу 1, розділеного перегородкою на камеру 2 для прийому очищеної рідини і камеру 3 для прийому рідини на додаткову очистку, насоса 4, трубопроводу 5, ресивера 6, вентилів 7 і 8, тангенціально врізаного патрубка 9, мотор-редуктора 10, нескінченного фільтруючого полотна 11, що охоплює приводний барабан 12 та натяжний барабан 13 і шарнірно з'єднане з форсункою 14, яка встановлена з можливістю повороту відносно своєї осі на кут α=0...90° в горизонтальній площині та на кут β=0...30° вертикальній площині. Фільтрувальна установка працює таким чином. Перед початком фільтрування рідини встановлюють форсунку 14 відносно фільтруючого полотна 11 на такі кути в горизонтальній і вертикальній площинах, при яких стр умінь рідини падає на фільтруюче полотно 11 нормально. Значення кутів залежить від режимів роботи фільтрувальної Комп’ютерна в ерстка Н. Лисенко 4 установки. Забруднена рідина насосом 4 по трубопроводу 5 подається в ресивер 6. Ресивер необхідний для вирівнювання тиску в системі. З ресивера 6 через вентиль 7 і форсунку 14, через вентиль 8 і тангенціально врізаний патрубок 9 забруднена рідина подається на фільтруюче полотно 11, що рухається. Проходячи скрізь фільтруюче полотно 11, забруднена рідина очищається від механічних домішок і поступає в камеру 2 для прийому очищеної рідини. Одночасно нескінченне фільтруюче полотно 11 переміщується приводним барабаном 12. При огинанні фільтруючим полотном 11 приводного барабана 12 шлам віддаляється. Забруднене твердими частками фільтруюче полотно 11 очищається від забруднень струменем неочищеної рідини, яка діє як скребок, не проникає через фільтр та стікає в камеру 3 прийому рідини на доочищення, а звідтіля - на повторне використання у виробничих цілях. Таким чином, запропонована установка для фільтрування рідини забезпечить безперервний процес очищення водних технологічних середовищ від механічних домішок при збільшенні продуктивності. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
