Переносний центруючий пристрій для приварювання бокових відводів до поліетиленових труб
Формула / Реферат
Переносний центруючий пристрій для приварювання бокових відводів до поліетиленових труб, що складається з приладового вузла з манометром та рами з двома напрямними стержнями, який відрізняється тим, що рама складається з двох С-подібних видовжених труб, розміщених горизонтально та симетрично на певній відстані одна від одної, до кінців труб з двох сторін приєднані напрямні стержні, на яких прикріплені гвинтами затискні пристрої для труби, до якої приварюється сідловий відвід, рухомий затискний пристрій для приладового вузла з манометром, сідлового відводу та профільної нагрівальної пари з нагрівальним елементом.
Текст

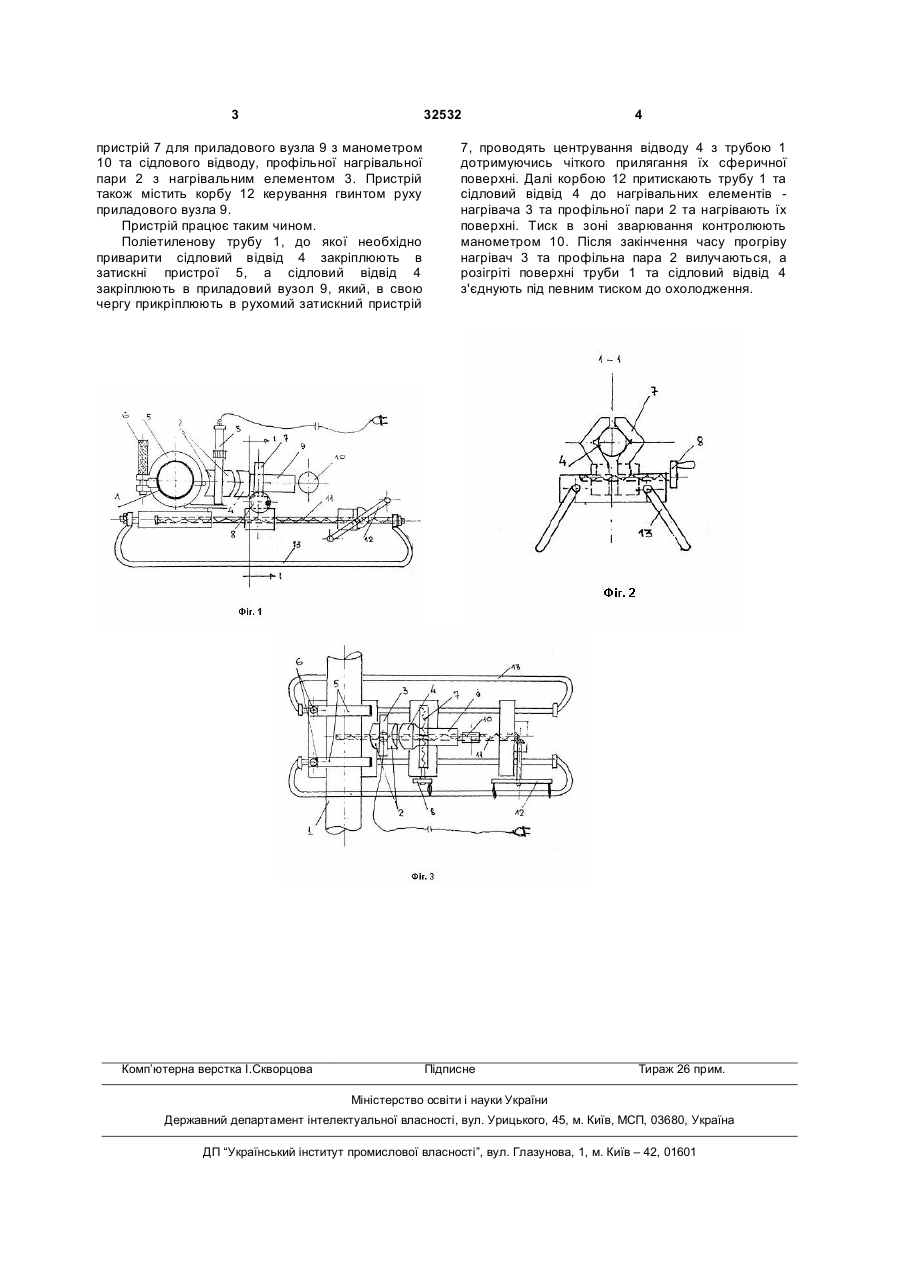

Переносний центруючий пристрій для приварювання бокових відводів до поліетиленових труб, що складається з приладового вузла з манометром та рами з двома напрямними 3 32532 пристрій 7 для приладового вузла 9 з манометром 10 та сідлового відводу, профільної нагрівальної пари 2 з нагрівальним елементом 3. Пристрій також містить корбу 12 керування гвинтом руху приладового вузла 9. Пристрій працює таким чином. Поліетиленову трубу 1, до якої необхідно приварити сідловий відвід 4 закріплюють в затискні пристрої 5, а сідловий відвід 4 закріплюють в приладовий вузол 9, який, в свою чергу прикріплюють в рухомий затискний пристрій Комп’ютерна верстка І.Скворцова 4 7, проводять центрування відводу 4 з трубою 1 дотримуючись чіткого прилягання їх сферичної поверхні. Далі корбою 12 притискають трубу 1 та сідловий відвід 4 до нагрівальних елементів нагрівача 3 та профільної пари 2 та нагрівають їх поверхні. Тиск в зоні зварювання контролюють манометром 10. Після закінчення часу прогріву нагрівач 3 та профільна пара 2 вилучаються, а розігріті поверхні труби 1 та сідловий відвід 4 з'єднують під певним тиском до охолодження. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPortable centering device for welding of lateral outlets to polyethylene pipes
Автори англійськоюPsheslavskyi Ivan Mykolaiovych
Назва патенту російськоюПереносное центрирующее устройство для приваривания боковых отводов к полиэтиленовым трубам
Автори російськоюПшеславский Иван Николаевич
МПК / Мітки
МПК: B23K 37/04
Мітки: пристрій, труб, центруючий, приварювання, відводів, поліетиленових, переносний, бокових
Код посилання
<a href="https://ua.patents.su/2-32532-perenosnijj-centruyuchijj-pristrijj-dlya-privaryuvannya-bokovikh-vidvodiv-do-polietilenovikh-trub.html" target="_blank" rel="follow" title="База патентів України">Переносний центруючий пристрій для приварювання бокових відводів до поліетиленових труб</a>
Спосіб електродугового приварювання труб до плоских поверхонь
Номер патенту: 65080
Опубліковано: 15.03.2004
Автори: Щетинін Сергій Вікторович, Чигарьов Валерій Васильович
МПК: B23K 9/00
Мітки: електродугового, приварювання, спосіб, труб, поверхонь, плоских
Формула / Реферат:
Спосіб електродугового приварювання труб до плоских поверхонь із розплавлюванням крайок, що стикуються електродом, що плавиться, який відрізняється тим, що зварювання виконують порошковим дротом, діаметр якого регулюють у залежності від зовнішнього діаметра труби відповідно до виразу:де -...
Спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням
Номер патенту: 14677
Опубліковано: 15.05.2006
Автор: Петимко Олег Павлович
МПК: B29C 65/00
Мітки: великого, труб, поліетиленових, діаметра, виготовлення, спосіб, навиванням, багатошарових, спіральним
Формула / Реферат:
Спосіб виготовлення багатошарових поліетиленових труб великого діаметра спіральним навиванням, при якому основу стінки труби формують з попередньо екструдованого полімерного матеріалу, переважно круглого або овального перерізу, який подають до спеціальних валків, що формують спіраль вибраного діаметра та направляють її під кутом до повздовжньої осі зварюваної труби, зварювання виконують з зовнішньої і внутрішньої поверхні труби, який...
Спосіб з’єднання поліетиленових труб
Номер патенту: 10300
Опубліковано: 25.12.1996
Автори: Шелудченко Володимир Ілліч, Строганов Віктор Федорович, Савченко Володимир Миколайович, Пшенничний Георгій Іванович
МПК: B29C 65/00, C09J 5/08, F16L 47/00
Мітки: з'єднання, спосіб, труб, поліетиленових
Формула / Реферат:
1. Способ соединения полиэтиленовых труб, при котором выполняют активационную обработку соединяемых труб, наносят клей па наружные поверхности соединяемых труб и/пли па внутреннюю поверхность соединительной муфты, после чего стыкуют концы труб, устанавливают на место стыковки соединительную муфту и отверждают клей после установки соединительной муфты, отличающийся тем, что перед нанесением клея на внутреннюю поверхность соединительной...
Пристрій для відновлення циліндричності кінців гнутих відводів
Номер патенту: 4545
Опубліковано: 17.01.2005
Автори: Масюк Сергій Васильович, Калашніков Олег Юрієвич, Вальченко Сергій Борисович, Калужський Дмитро Юлійович, Харченко Володимир Іванович
МПК: B21D 7/02, B21C 37/00, B21D 11/00
Мітки: гнутих, пристрій, кінців, відводів, відновлення, циліндричності
Формула / Реферат:
1. Пристрій для відновлення циліндричності кінців гнутих відводів, переважно труб великих діаметрів, що включає розтискну головку з гідродомкратом, установлену на рухомому модулі, який відрізняється тим, що розтискна головка оснащена установленими на гідродомкраті за допомогою змінних опор змінними сегментними колодками, радіус кривизни робочої поверхні яких відповідає радіусу труби відводу.2. Пристрій за п. 1, який відрізняється тим,...
Спосіб з’єднання поліетиленових труб
Номер патенту: 40006
Опубліковано: 16.07.2001
Автор: Клявлін Валерій Володимирович
МПК: F16L 47/00, B29C 65/08
Мітки: поліетиленових, з'єднання, труб, спосіб
Формула / Реферат:
1. Спосіб з'єднання поліетиленових труб, при якому виконують активаційну обробку труб, що з'єднуються, протравлянням їх поверхні складами з вмістом хромових сполук, нанесення клею на зовнішні поверхні труб, що з'єднуються, а також на внутрішню поверхню сполучної муфти, причому як клей використовують епоксидну композицію, що спінюється, після чого з'єднують кінці труб, встановлюють на місце з'єднання сполучну муфту і затверднюють клей, який...
