Пристрій для стаціонарного акустичного контролю заповнення і звільнення підземних сховищ у пластах кам’яної солі, призначених для їх заповнення розсолом і рідким вуглеводнем

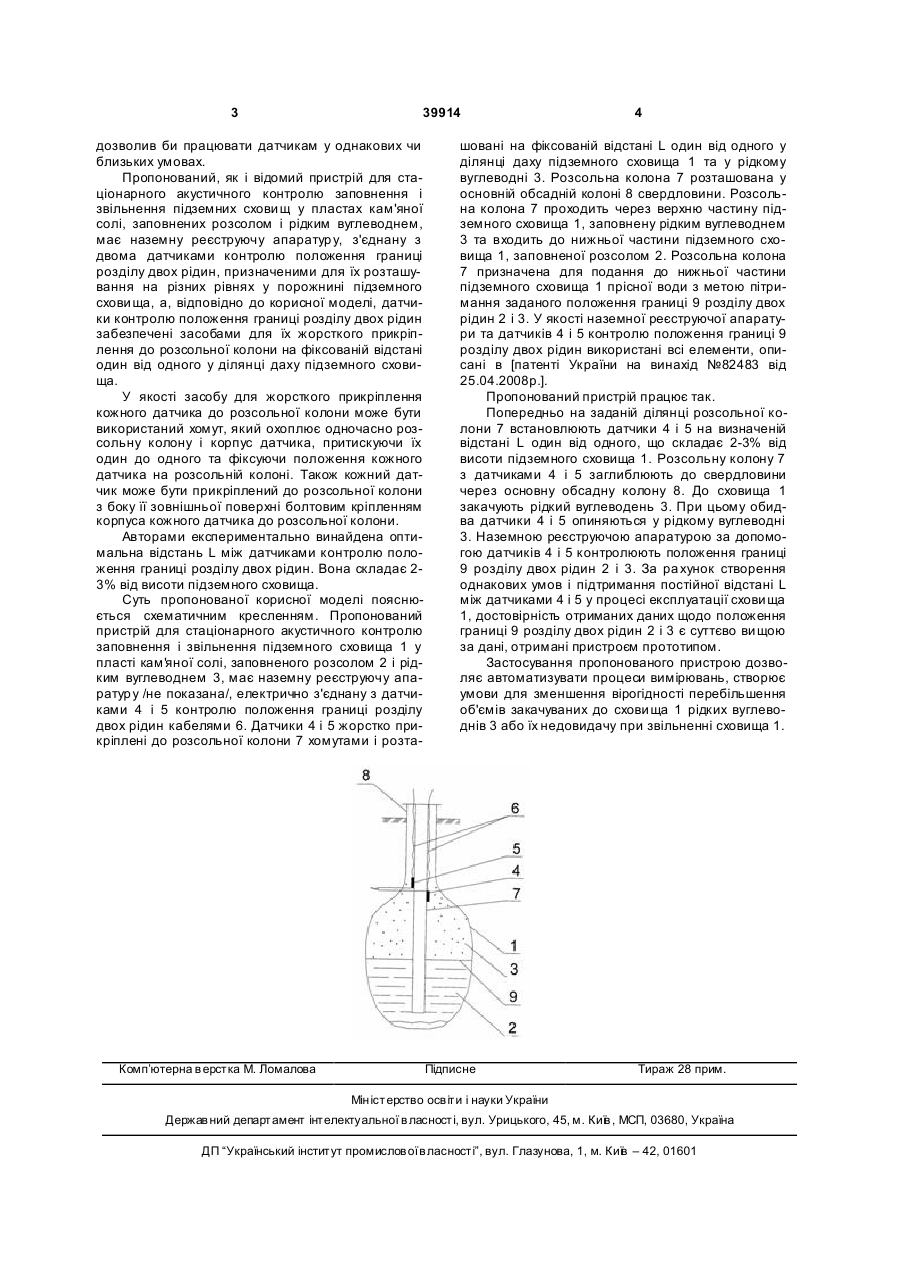

Пристрій для стаціонарного акустичного контролю заповнення і звільнення підземних схови щ у 3 39914 дозволив би працювати датчикам у однакових чи близьких умовах. Пропонований, як і відомий пристрій для стаціонарного акустичного контролю заповнення і звільнення підземних схови щ у пластах кам'яної солі, заповнених розсолом і рідким вуглеводнем, має наземну реєструючу апаратур у, з'єднану з двома датчиками контролю положення границі розділу двох рідин, призначеними для їх розташування на різних рівнях у порожнині підземного схови ща, а, відповідно до корисної моделі, датчики контролю положення границі розділу двох рідин забезпечені засобами для їх жорсткого прикріплення до розсольної колони на фіксованій відстані один від одного у ділянці даху підземного сховища. У якості засобу для жорсткого прикріплення кожного датчика до розсольної колони може бути використаний хомут, який охоплює одночасно розсольну колону і корпус датчика, притискуючи їх один до одного та фіксуючи положення кожного датчика на розсольній колоні. Також кожний датчик може бути прикріплений до розсольної колони з боку її зовнішньої поверхні болтовим кріпленням корпуса кожного датчика до розсольної колони. Авторами експериментально винайдена оптимальна відстань L між датчиками контролю положення границі розділу двох рідин. Вона складає 23% від висоти підземного сховища. Суть пропонованої корисної моделі пояснюється схематичним кресленням. Пропонований пристрій для стаціонарного акустичного контролю заповнення і звільнення підземного сховища 1 у пласті кам'яної солі, заповненого розсолом 2 і рідким вуглеводнем 3, має наземну реєструючу апаратур у /не показана/, електрично з'єднану з датчиками 4 і 5 контролю положення границі розділу двох рідин кабелями 6. Датчики 4 і 5 жорстко прикріплені до розсольної колони 7 хомутами і розта Комп’ютерна в ерстка М. Ломалова 4 шовані на фіксованій відстані L один від одного у ділянці даху підземного сховища 1 та у рідкому вуглеводні 3. Розсольна колона 7 розташована у основній обсадній колоні 8 свердловини. Розсольна колона 7 проходить через верхню частину підземного сховища 1, заповнену рідким вуглеводнем 3 та входить до нижньої частини підземного сховища 1, заповненої розсолом 2. Розсольна колона 7 призначена для подання до нижньої частини підземного сховища 1 прісної води з метою пітримання заданого положення границі 9 розділу двох рідин 2 і 3. У якості наземної реєструючої апаратури та датчиків 4 і 5 контролю положення границі 9 розділу двох рідин використані всі елементи, описані в [патенті України на винахід №82483 від 25.04.2008р.]. Пропонований пристрій працює так. Попередньо на заданій ділянці розсольної колони 7 встановлюють датчики 4 і 5 на визначеній відстані L один від одного, що складає 2-3% від висоти підземного сховища 1. Розсольну колону 7 з датчиками 4 і 5 заглиблюють до свердловини через основну обсадну колону 8. До сховища 1 закачують рідкий вуглеводень 3. При цьому обидва датчики 4 і 5 опиняються у рідкому вуглеводні 3. Наземною реєструючою апаратурою за допомогою датчиків 4 і 5 контролюють положення границі 9 розділу двох рідин 2 і 3. За ра хунок створення однакових умов і підтримання постійної відстані L між датчиками 4 і 5 у процесі експлуатації схови ща 1, достовірність отриманих даних щодо положення границі 9 розділу двох рідин 2 і 3 є суттєво ви щою за дані, отримані пристроєм прототипом. Застосування пропонованого пристрою дозволяє автоматизувати процеси вимірювань, створює умови для зменшення вірогідності перебільшення об'ємів закачуваних до схови ща 1 рідких вуглеводнів 3 або їх недовидачу при звільненні сховища 1. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
