Прилад для фіксації циліндричних деталей при двосторонній обробці торців
Номер патенту: 39969
Опубліковано: 25.03.2009
Автори: Кологойда Антоніна Вікторівна, Кальченко Віталій Іванович, Венжега Володимир Іванович, Кальченко Володимир Віталійович, Рудик Андрій Васильович
Формула / Реферат
1. Прилад для фіксації циліндричних деталей при двосторонній обробці торців, що містить барабан подачі, в отворах якого базуються циліндричні деталі при шліфуванні торців двома кругами, який відрізняється тим, що на барабані змонтовані пружні важелі, які за допомогою копіра фіксують деталь при чорновій обробці, а при чистовій оборці деталь розтискається за рахунок пружних сил важеля, контактний ролик якого потрапляє в канавку копіра.
2. Прилад для фіксації циліндричних деталей при двосторонній обробці торців за пунктом 1, який відрізняється тим, що, коли деталь розтискається, вона входить в контакт з приводним пристроєм, який, при обертанні барабана, за рахунок фрикційних сил обертає деталь.
Текст

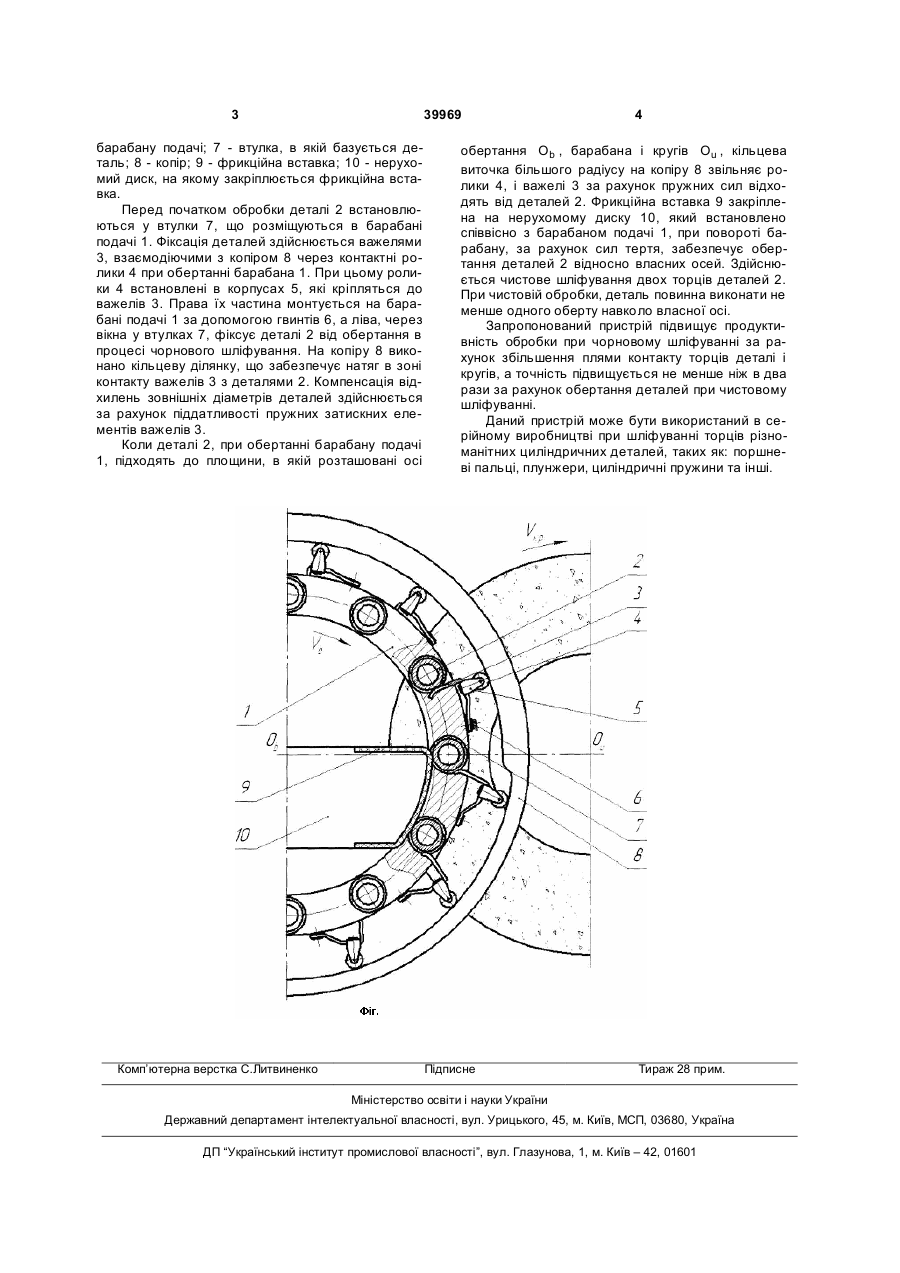

1. Прилад для фіксації циліндричних деталей при двосторонній обробці торців, що містить бара 3 39969 барабану подачі; 7 - втулка, в якій базується деталь; 8 - копір; 9 - фрикційна вставка; 10 - нерухомий диск, на якому закріплюється фрикційна вставка. Перед початком обробки деталі 2 встановлюються у втулки 7, що розміщуються в барабані подачі 1. Фіксація деталей здійснюється важелями 3, взаємодіючими з копіром 8 через контактні ролики 4 при обертанні барабана 1. При цьому ролики 4 встановлені в корпусах 5, які кріпляться до важелів 3. Права їх частина монтується на барабані подачі 1 за допомогою гвинтів 6, а ліва, через вікна у втулках 7, фіксує деталі 2 від обертання в процесі чорнового шліфування. На копіру 8 виконано кільцеву ділянку, що забезпечує натяг в зоні контакту важелів 3 з деталями 2. Компенсація відхилень зовнішніх діаметрів деталей здійснюється за рахунок піддатливості пружних затискних елементів важелів 3. Коли деталі 2, при обертанні барабану подачі 1, підходять до площини, в якій розташовані осі Комп’ютерна верстка C.Литвиненко 4 обертання Ob , барабана і кругів Ou , кільцева виточка більшого радіусу на копіру 8 звільняє ролики 4, і важелі 3 за рахунок пружних сил відходять від деталей 2. Фрикційна вставка 9 закріплена на нерухомому диску 10, який встановлено співвісно з барабаном подачі 1, при повороті барабану, за рахунок сил тертя, забезпечує обертання деталей 2 відносно власних осей. Здійснюється чистове шліфування двох торців деталей 2. При чистовій обробки, деталь повинна виконати не менше одного оберту навколо власної осі. Запропонований пристрій підвищує продуктивність обробки при чорновому шліфуванні за рахунок збільшення плями контакту торців деталі і кругів, а точність підвищується не менше ніж в два рази за рахунок обертання деталей при чистовому шліфуванні. Даний пристрій може бути використаний в серійному виробництві при шліфуванні торців різноманітних циліндричних деталей, таких як: поршневі пальці, плунжери, циліндричні пружини та інші. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstrument for fastening of cylindrical components at double-sided machining of faces
Автори англійськоюKalchenko Vitalii Ivanovych, Kalchenko Volodymyr Vitaliiovych, Rudyk Andrii Vasyliovych, Venzheha Volodymyr Ivanovych, Kolohoida Antonina Viktorivna
Назва патенту російськоюПрибор для фиксации цилиндрических деталей при двусторонней обработке торцов
Автори російськоюКальченко Виталий Иванович, Кальченко Владимир Витальевич, Рудык Андрей Васильевич, Венжега Владимир Иванович, Кологойда Антонина Викторовна
МПК / Мітки
МПК: B24B 7/00
Мітки: обробці, двосторонній, циліндричних, фіксації, торців, прилад, деталей
Код посилання
