Система живлення газодизеля
Формула / Реферат
Система живлення газодизеля, яка має паливний насос високого тиску з коректором подачі рідкого палива, призначений для подачі дизельного палива, а також з'єднані між собою трубопроводами і призначені для подачі газу: балони високого тиску з витратними вентилями, електромагнітний клапан з фільтром, двоступінчатий газовий редуктор, регулятор подачі газу (регулятор якості суміші), головну газову магістраль та газову магістраль холостого ходу, яка відрізняється тим, що як коректор подачі рідкого палива паливного насоса використовується кроковий двигун, з'єднаний з важелем регулятора паливного насоса, а функцію регулятора подачі газу виконує мінімум одна газова форсунка, встановлена у змішувач, який має газоповітряну заслінку з приводом від крокового двигуна.
Текст

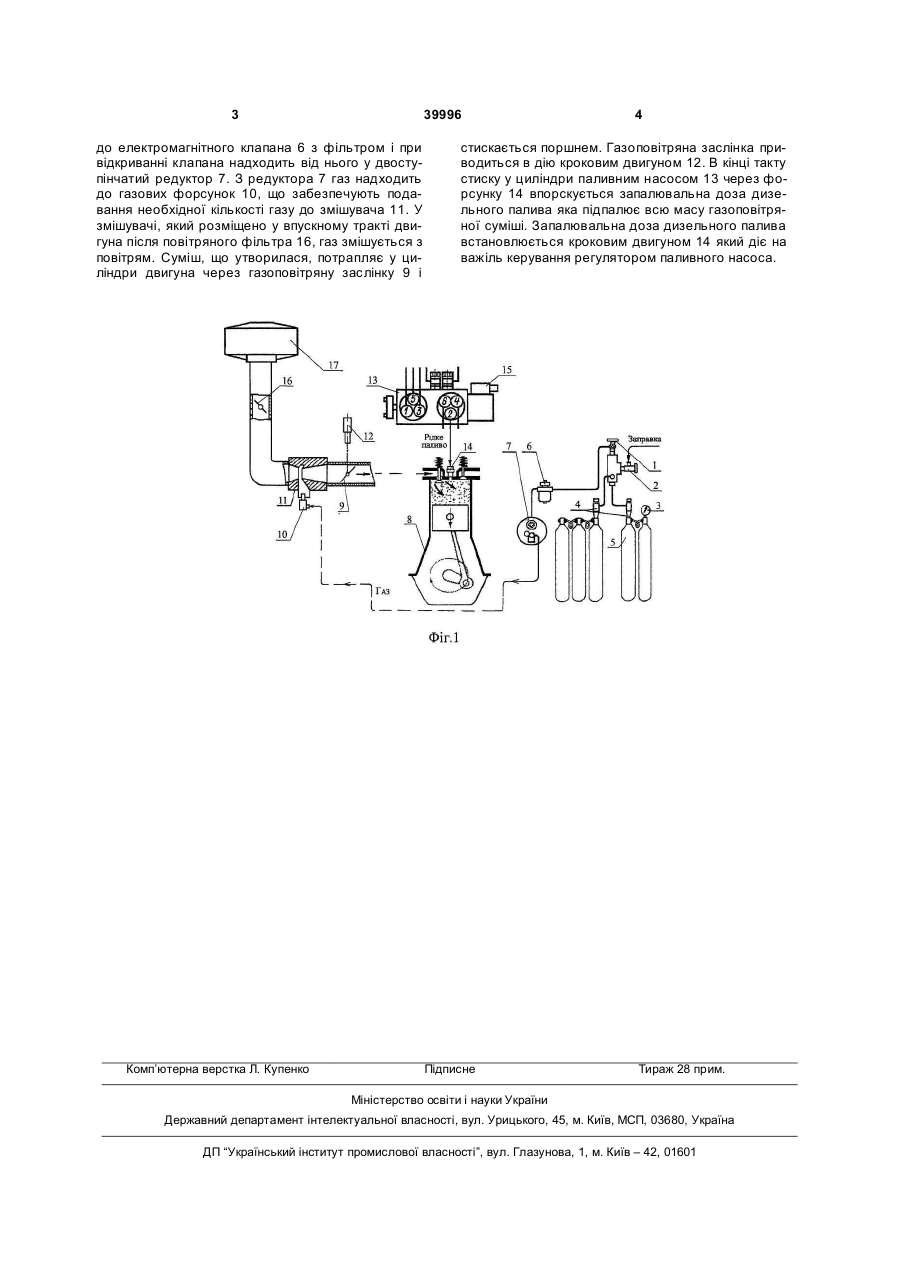

Система живлення газодизеля, яка має паливний насос високого тиску з коректором подачі рідкого палива, призначений для подачі дизельного палива, а також з'єднані між собою трубопроводами і призначені для подачі газу: балони високого 3 39996 до електромагнітного клапана 6 з фільтром і при відкриванні клапана надходить від нього у двоступінчатий редуктор 7. З редуктора 7 газ надходить до газових форсунок 10, що забезпечують подавання необхідної кількості газу до змішувача 11. У змішувачі, який розміщено у впускному тракті двигуна після повітряного фільтра 16, газ змішується з повітрям. Суміш, що утворилася, потрапляє у циліндри двигуна через газоповітряну заслінку 9 і Комп’ютерна верстка Л. Купенко 4 стискається поршнем. Газоповітряна заслінка приводиться в дію кроковим двигуном 12. В кінці такту стиску у циліндри паливним насосом 13 через форсунку 14 впорскується запалювальна доза дизельного палива яка підпалює всю масу газоповітряної суміші. Запалювальна доза дизельного палива встановлюється кроковим двигуном 14 який діє на важіль керування регулятором паливного насоса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFeeding system of gas diesel
Автори англійськоюTopchii Serhii Ivanovych
Назва патенту російськоюСистема питания газодизеля
Автори російськоюТопчий Сергей Иванович
МПК / Мітки
МПК: F02B 43/00, F02M 63/00
Мітки: газодизеля, система, живлення
