Композиція для атмосферостійкого лакофарбового покриття

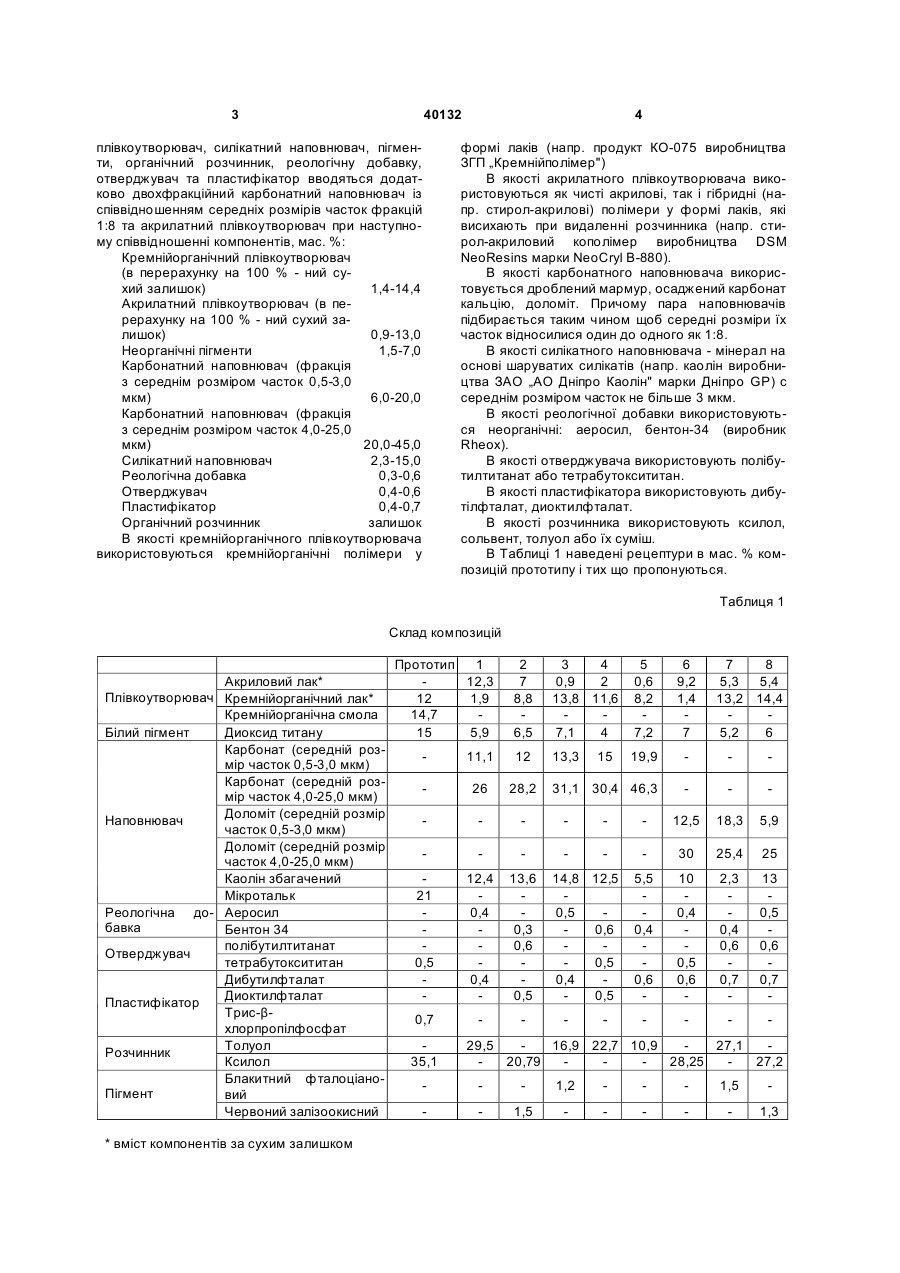

Композиція для атмосферостійкого покриття, що містить кремнієорганічний плівкоутворювач, силікатний наповнювач, неорганічні пігменти, органічний розчинник, реологічну добавку, отверджувач та пластифікатор, яка відрізняється тим, що вона додатково містить двофракційний карбонатний наповнювач із співвідношенням середніх розмірів часток фракцій 1:8 та акрилатний плівкоутворювач при наступному співвідношенні компонентів, мас. %: 2 3 40132 плівкоутворювач, силікатний наповнювач, пігменти, органічний розчинник, реологічну добавку, отверджувач та пластифікатор вводяться додатково двохфракційний карбонатний наповнювач із співвідношенням середніх розмірів часток фракцій 1:8 та акрилатний плівкоутворювач при наступному співвідношенні компонентів, мас. %: Кремнійорганічний плівкоутворювач (в перерахунку на 100 % - ний сухий залишок) 1,4-14,4 Акрилатний плівкоутворювач (в перерахунку на 100 % - ний сухий залишок) 0,9-13,0 Неорганічні пігменти 1,5-7,0 Карбонатний наповнювач (фракція з середнім розміром часток 0,5-3,0 6,0-20,0 мкм) Карбонатний наповнювач (фракція з середнім розміром часток 4,0-25,0 мкм) 20,0-45,0 Силікатний наповнювач 2,3-15,0 Реологічна добавка 0,3-0,6 Отверджувач 0,4-0,6 Пластифікатор 0,4-0,7 Органічний розчинник залишок В якості кремнійорганічного плівкоутворювача використовуються кремнійорганічні полімери у 4 формі лаків (напр. продукт КО-075 виробництва ЗГП „Кремнійполімер") В якості акрилатного плівкоутворювача використовуються як чисті акрилові, так і гібридні (напр. стирол-акрилові) полімери у формі лаків, які висихають при видаленні розчинника (напр. стирол-акриловий кополімер виробництва DSM NeoResins марки NeoCryl B-880). В якості карбонатного наповнювача використовується дроблений мармур, осаджений карбонат кальцію, доломіт. Причому пара наповнювачів підбирається таким чином щоб середні розміри їх часток відносилися один до одного як 1:8. В якості силікатного наповнювача - мінерал на основі шаруватих силікатів (напр. каолін виробництва ЗАО „АО Дніпро Каолін" марки Дніпро GP) с середнім розміром часток не більше 3 мкм. В якості реологічної добавки використовуються неорганічні: аеросил, бентон-34 (виробник Rheox). В якості отверджувача використовують полібутилтитанат або тетрабутоксититан. В якості пластифікатора використовують дибутілфталат, диоктилфталат. В якості розчинника використовують ксилол, сольвент, толуол або їх суміш. В Таблиці 1 наведені рецептури в мас. % композицій прототипу і тих що пропонуються. Таблиця 1 Склад композицій Акриловий лак* Плівкоутворювач Кремнійорганічний лак* Кремнійорганічна смола Білий пігмент Диоксид титану Карбонат (середній розмір часток 0,5-3,0 мкм) Карбонат (середній розмір часток 4,0-25,0 мкм) Доломіт (середній розмір Наповнювач часток 0,5-3,0 мкм) Доломіт (середній розмір часток 4,0-25,0 мкм) Каолін збагачений Мікротальк Реологічна до- Аеросил бавка Бентон 34 полібутилтитанат Отверджувач тетрабутоксититан Дибутилфталат Диоктилфталат Пластифікатор Трис-βхлорпропілфосфат Толуол Розчинник Ксилол Блакитний фталоціаноПігмент вий Червоний залізоокисний * вміст компонентів за сухим залишком Прототип 1 12,3 12 1,9 14,7 15 5,9 2 7 8,8 6,5 3 4 0,9 2 13,8 11,6 7,1 4 5 0,6 8,2 7,2 6 9,2 1,4 7 13,3 19,9 31,1 30,4 46,3 11,1 12 26 28,2 12,5 18,3 5,9 30 25,4 25 21 0,5 12,4 0,4 0,4 13,6 0,3 0,6 0,5 5,5 0,4 0,6 10 0,4 0,5 0,6 2,3 0,4 0,6 0,7 13 0,5 0,6 0,7 0,7 35,1 15 7 8 5,3 5,4 13,2 14,4 5,2 6 14,8 12,5 0,5 0,6 0,5 0,4 0,5 29,5 16,9 22,7 10,9 27,1 20,79 28,25 27,2 1,2 1,5 1,5 1,3 5 40132 6 Таблиця 2 Результати випробувань лакофарбових покриттів № Показник 1 Прототип Зовнішній вигляд 3 4 5 6 7 8 Матова Глянсова повербез хня без включень включень 30 40 35 30 30 50 35 30 35 3 3 4 3 4 2 3 3 3 3 1 2 2 2 2 1 1 1 2 2 2 1 1 1 1 2 1 2 2 1 1 1 1 2 2 1 5,4 1,1 2,1 5,2 4,1 4,5 1,8 2,7 3,2 1,5 0,7 0,8 0,5 0,8 0,4 0,6 0,7 0,5 78 78 80 80 96 78 82 80 2 1 1 2 1 1 2 2 2 50 100 60 50 70 90 60 60 50 100 110 110 110 100 100 110 110 110 В Таблиці 2 наведені результати випробувань композицій. Композицію одержують наступним чином: Для попереднього розмішування в дисольвер завантажують розрахункову кількість плівкоутворювачів у вигляді смоли або розчину полімеру і перемішують 10-15 хв. при кімнатній температурі. Завантажують сипкі компоненти (неорганічний пігмент, каоліновий наповнювач, карбонатний наповнювач) таким чином щоб в першу чергу до дисольверу надходив той компонент, який має найбільшу дисперсність. Перемішування здійснюють протягом 20-30 хв, слідкуючи при цьому щоб температура суспензії не підіймалася вище 40°С. Потім за допомогою бісерного млина одержують суспензію з необхідним ступенем перетиру (не більше 1,5 середнього розміру часток найбільшої Комп’ютерна версткаІ.Скворцова 2 Глянсова поверхня без включень В'язкість по ВЗ-4, сек. (за ГОСТ 842074*) Час висихання до ступеня 3, год. (за 3 ГОСТ 19007-73) Адгезія до металу, бали не більше (за 4 ГОСТ 15140-78) Адгезія до цегли, бали не більше (за 5 ГОСТ 15140-78) Адгезія до бетону, бали не більше (за 6 ГОСТ 15140-78) Паропроникність, 7 г*см/(см2*год*Па)*10-11 (за ГОСТ 25898-83) Вологопоглинання, мас. % (за ГОСТ 8 21513-76*) 9 Кут змочування водою, град Еластичність на згин, мм (за ГОСТ 10 6806-73) Стійкість до удару, кг*см (за ГОСТ 11 4765-73) 12 Укривістість, г/м2 (за 8784 - 75*) 2 1 фракції), температура на цій стадії не повинна підійматися вище 60°С. З Таблиці 2 випливає що запропоновані композиції мають більшу бар'єрну стійкість до дії парів води, що знаходить своє вираження у зменшенні їх проникності та волого поглинання. Окрім того, збільшується адгезія до сталевої поверхні, еластичність та ударна міцність. Такі технологічні параметри як в'язкість, укривістість та час висихання залишаються на тому ж рівні що і у прототипу. Кут змочування поверхні лакофарбового покриття водою дещо зменшується у порівнянні з композицією з чистим кремнійорганічним плівкоутворювачем, але ця зміна досить несуттєва (2-6 град.), що дозволяє зробити висновок про зберігання водовідштовхуючих властивостей композиції при введенні до її складу акрилового полімеру. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
