Відеополяриметр

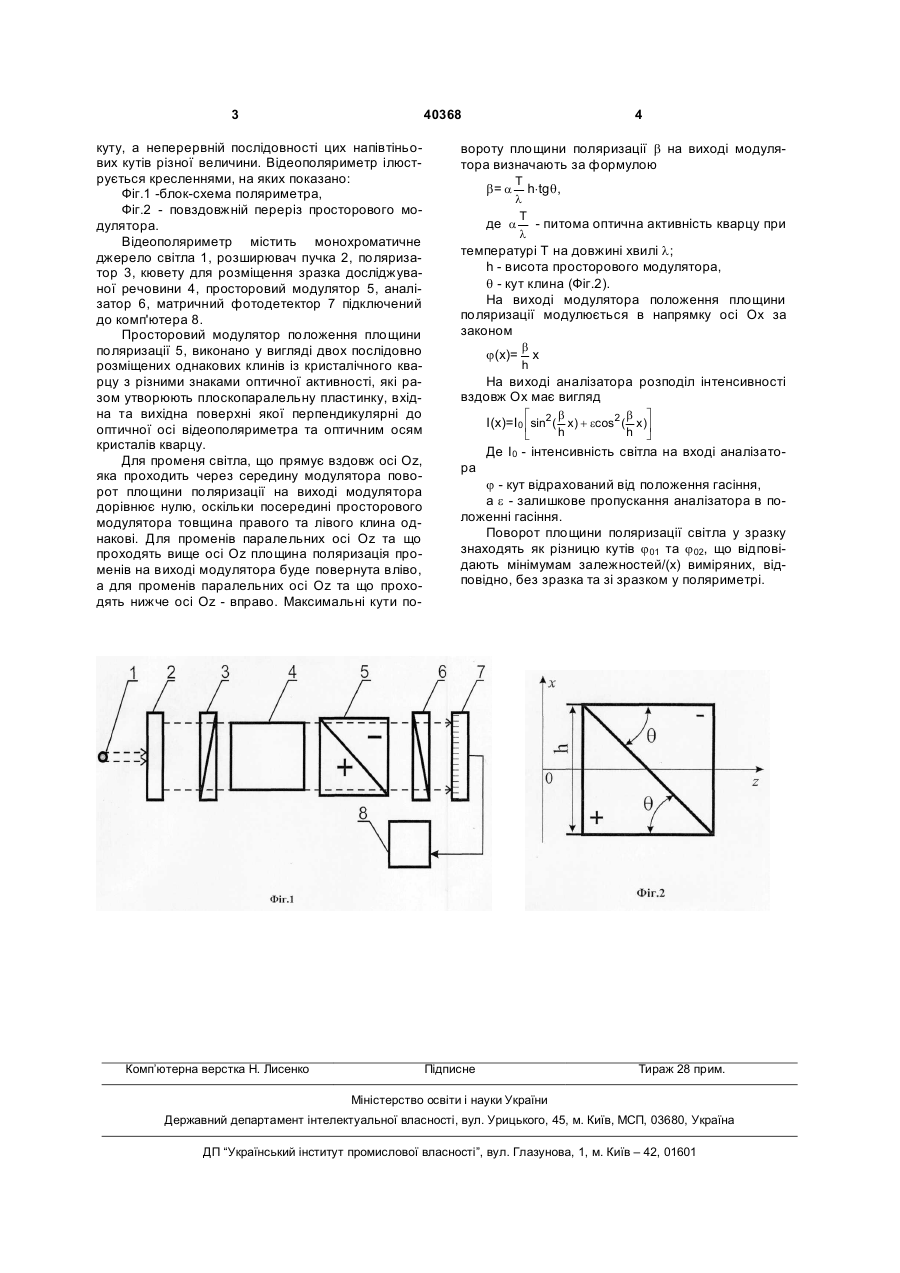

1. Відеополяриметр, що містить монохроматичне джерело світла, розширювач пучка, поляризатор, кювету, просторовий модулятор положення площини поляризації, аналізатор, який відрізняється тим, що просторовий модулятор положення площини поляризації виконано у вигляді двох послідовно розміщених однакових клинів із кристалічного кварцу з різними знаками оптичної активності, які разом утворюють плоскопаралельну пластинку, вхідна та вихідна поверхні якої перпендикулярні до оптичної осі відеополяриметра та оптичних осей кристалів кварцу. 2. Відеополяриметр за п.1, який відрізняється тим, що за аналізатором розміщено матричний фотоприймач, підключений до комп'ютера. (19) (21) u200811235 (22) 17.09.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) МЯГЧЕНКО МАКСИМ ЮРІЙОВИЧ, UA, РЯШКО ТЕТЯНА ІВАНІВНА, UA, ГАРАСЕВИЧ СЕРГІЙ ГЕОРГІЄВИЧ, UA, СЛОБОДЯНЮК ОЛЕКСАНДР ВАЛЕНТИНОВИЧ, UA, МЯГЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, UA (73) МЯГЧЕНКО МАКСИМ ЮРІЙОВИЧ, UA, РЯШКО ТЕТЯНА ІВАНІВНА, UA, ГАРАСЕВИЧ СЕРГІЙ ГЕОРГІЄВИЧ, UA, СЛОБОДЯНЮК ОЛЕКСАНДР ВАЛЕНТИНОВИЧ, UA, МЯГЧЕНКО ЮРІЙ ОЛЕКСАНДРОВИЧ, UA 3 40368 куту, а неперервній послідовності цих напівтіньових кутів різної величини. Відеополяриметр ілюструється кресленнями, на яких показано: Фіг.1 -блок-схема поляриметра, Фіг.2 - повздовжній переріз просторового модулятора. Відеополяриметр містить монохроматичне джерело світла 1, розширювач пучка 2, поляризатор 3, кювету для розміщення зразка досліджуваної речовини 4, просторовий модулятор 5, аналізатор 6, матричний фотодетектор 7 підключений до комп'ютера 8. Просторовий модулятор положення площини поляризації 5, виконано у вигляді двох послідовно розміщених однакових клинів із кристалічного кварцу з різними знаками оптичної активності, які разом утворюють плоскопаралельну пластинку, вхідна та вихідна поверхні якої перпендикулярні до оптичної осі відеополяриметра та оптичним осям кристалів кварцу. Для променя світла, що прямує вздовж осі Oz, яка проходить через середину модулятора поворот площини поляризації на виході модулятора дорівнює нулю, оскільки посередині просторового модулятора товщина правого та лівого клина однакові. Для променів паралельних осі Oz та що проходять вище осі Oz площина поляризація променів на виході модулятора буде повернута вліво, а для променів паралельних осі Oz та що проходять нижче осі Oz - вправо. Максимальні кути по Комп’ютерна верстка Н. Лисенко 4 вороту площини поляризації b на виході модулятора визначають за формулою Т h×tgq, l Т де a - питома оптична активність кварцу при l b= a температурі Т на довжині хвилі l; h - висота просторового модулятора, q - кут клина (Фіг.2). На виході модулятора положення площини поляризації модулюється в напрямку осі Ох за законом j(х)= b х h На виході аналізатора розподіл інтенсивності вздовж Ох має вигляд é b b ù І(х)=І 0 êsin2 ( х) + eсоs2 ( x)ú h h ë û Де І0 - інтенсивність світла на вході аналізатора j - кут відрахований від положення гасіння, а e - залишкове пропускання аналізатора в положенні гасіння. Поворот площини поляризації світла у зразку знаходять як різницю кутів j01 та j02, що відповідають мінімумам залежностей/(х) виміряних, відповідно, без зразка та зі зразком у поляриметрі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
