Пристрій для вимірювання швидкості обертання вала

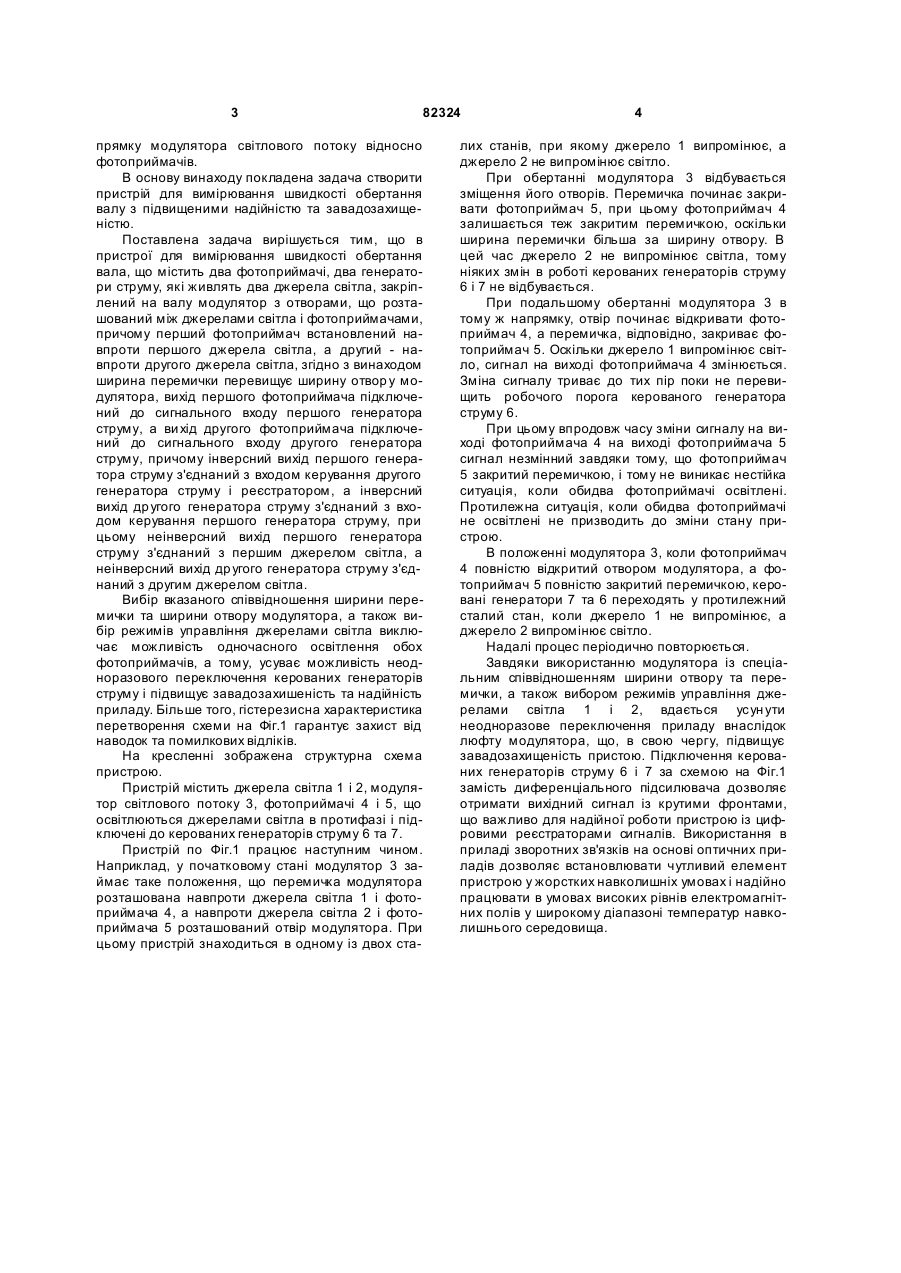

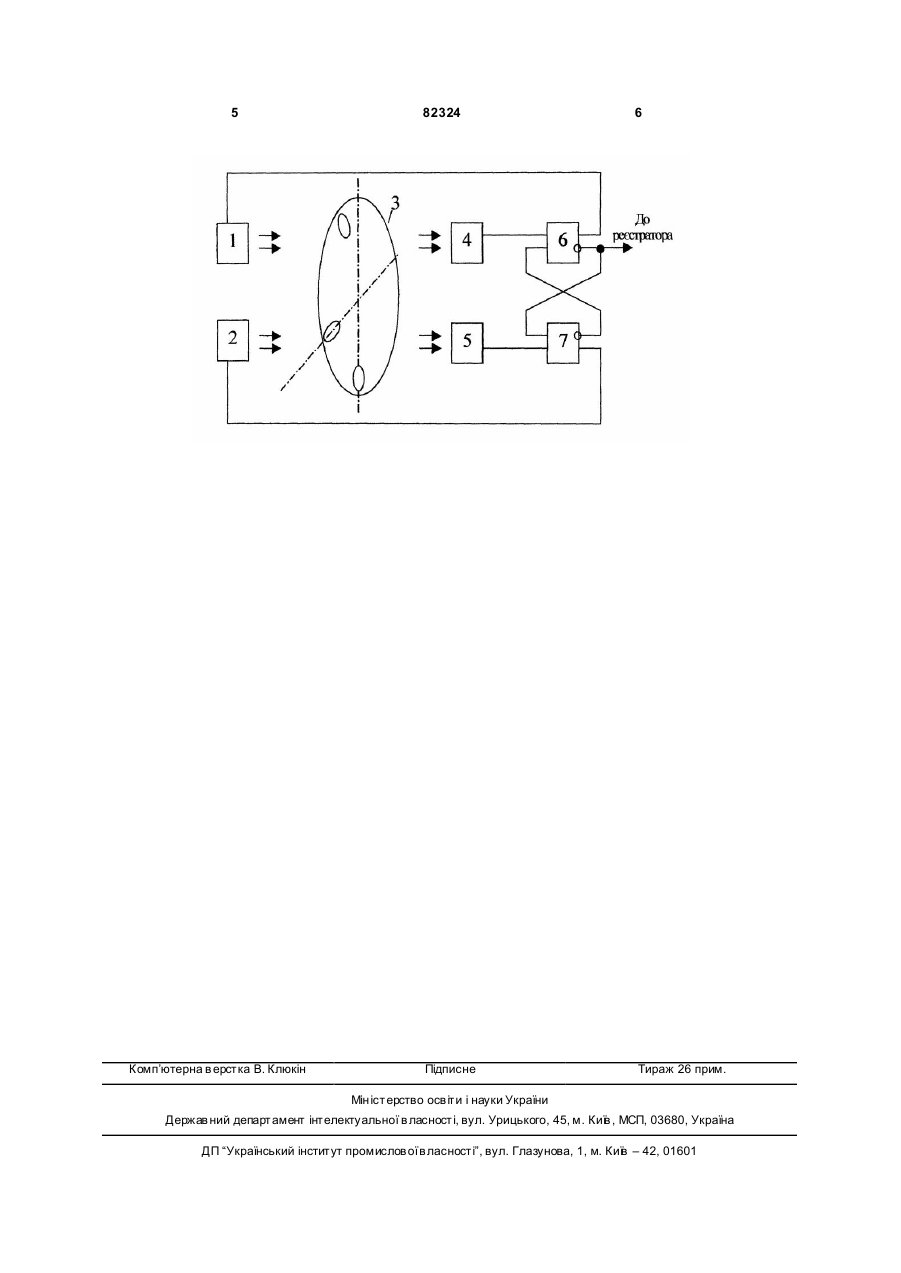

Пристрій для вимірювання швидкості обертання вала, що містить два фотоприймачі, два генератори струму, які живлять два джерела світла, закріплений на валу модулятор з отворами та 3 82324 прямку модулятора світлового потоку відносно фотоприймачів. В основу винаходу покладена задача створити пристрій для вимірювання швидкості обертання валу з підвищеними надійністю та завадозахищеністю. Поставлена задача вирішується тим, що в пристрої для вимірювання швидкості обертання вала, що містить два фотоприймачі, два генератори струму, які живлять два джерела світла, закріплений на валу модулятор з отворами, що розташований між джерелами світла і фотоприймачами, причому перший фотоприймач встановлений навпроти першого джерела світла, а другий - навпроти другого джерела світла, згідно з винаходом ширина перемички перевищує ширину отвор у модулятора, вихід першого фотоприймача підключений до сигнального входу першого генератора струму, а ви хід другого фотоприймача підключений до сигнального входу другого генератора струму, причому інверсний вихід першого генератора струму з'єднаний з входом керування другого генератора струму і реєстратором, а інверсний вихід др угого генератора струму з'єднаний з входом керування першого генератора струму, при цьому неінверсний вихід першого генератора струму з'єднаний з першим джерелом світла, а неінверсний вихід др угого генератора струму з'єднаний з другим джерелом світла. Вибір вказаного співвідношення ширини перемички та ширини отвору модулятора, а також вибір режимів управління джерелами світла виключає можливість одночасного освітлення обох фотоприймачів, а тому, усуває можливість неодноразового переключення керованих генераторів струму і підвищує завадозахишеність та надійність приладу. Більше того, гістерезисна характеристика перетворення схеми на Фіг.1 гарантує захист від наводок та помилкових відліків. На кресленні зображена структурна схема пристрою. Пристрій містить джерела світла 1 і 2, модулятор світлового потоку 3, фотоприймачі 4 і 5, що освітлюються джерелами світла в протифазі і підключені до керованих генераторів струму 6 та 7. Пристрій по Фіг.1 працює наступним чином. Наприклад, у початковому стані модулятор 3 займає таке положення, що перемичка модулятора розташована навпроти джерела світла 1 і фотоприймача 4, а навпроти джерела світла 2 і фотоприймача 5 розташований отвір модулятора. При цьому пристрій знаходиться в одному із двох ста 4 лих станів, при якому джерело 1 випромінює, а джерело 2 не випромінює світло. При обертанні модулятора 3 відбувається зміщення його отворів. Перемичка починає закривати фотоприймач 5, при цьому фотоприймач 4 залишається теж закритим перемичкою, оскільки ширина перемички більша за ширину отвору. В цей час джерело 2 не випромінює світла, тому ніяких змін в роботі керованих генераторів струму 6 і 7 не відбувається. При подальшому обертанні модулятора 3 в тому ж напрямку, отвір починає відкривати фотоприймач 4, а перемичка, відповідно, закриває фотоприймач 5. Оскільки джерело 1 випромінює світло, сигнал на виході фотоприймача 4 змінюється. Зміна сигналу триває до тих пір поки не перевищить робочого порога керованого генератора струму 6. При цьому впродовж часу зміни сигналу на виході фотоприймача 4 на виході фотоприймача 5 сигнал незмінний завдяки тому, що фотоприймач 5 закритий перемичкою, і тому не виникає нестійка ситуація, коли обидва фотоприймачі освітлені. Протилежна ситуація, коли обидва фотоприймачі не освітлені не призводить до зміни стану пристрою. В положенні модулятора 3, коли фотоприймач 4 повністю відкритий отвором модулятора, а фотоприймач 5 повністю закритий перемичкою, керовані генератори 7 та 6 переходять у протилежний сталий стан, коли джерело 1 не випромінює, а джерело 2 випромінює світло. Надалі процес періодично повторюється. Завдяки використанню модулятора із спеціальним співвідношенням ширини отвору та перемички, а також вибором режимів управління джерелами світла 1 і 2, вдається усун ути неодноразове переключення приладу внаслідок люфту модулятора, що, в свою чергу, підвищує завадозахищеність пристою. Підключення керованих генераторів струму 6 і 7 за схемою на Фіг.1 замість диференціального підсилювача дозволяє отримати вихідний сигнал із крутими фронтами, що важливо для надійної роботи пристрою із цифровими реєстраторами сигналів. Використання в приладі зворотних зв'язків на основі оптичних приладів дозволяє встановлювати чутливий елемент пристрою у жорстких навколишніх умовах і надійно працювати в умовах високих рівнів електромагнітних полів у широкому діапазоні температур навколишнього середовища. 5 Комп’ютерна в ерстка В. Клюкін 82324 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
