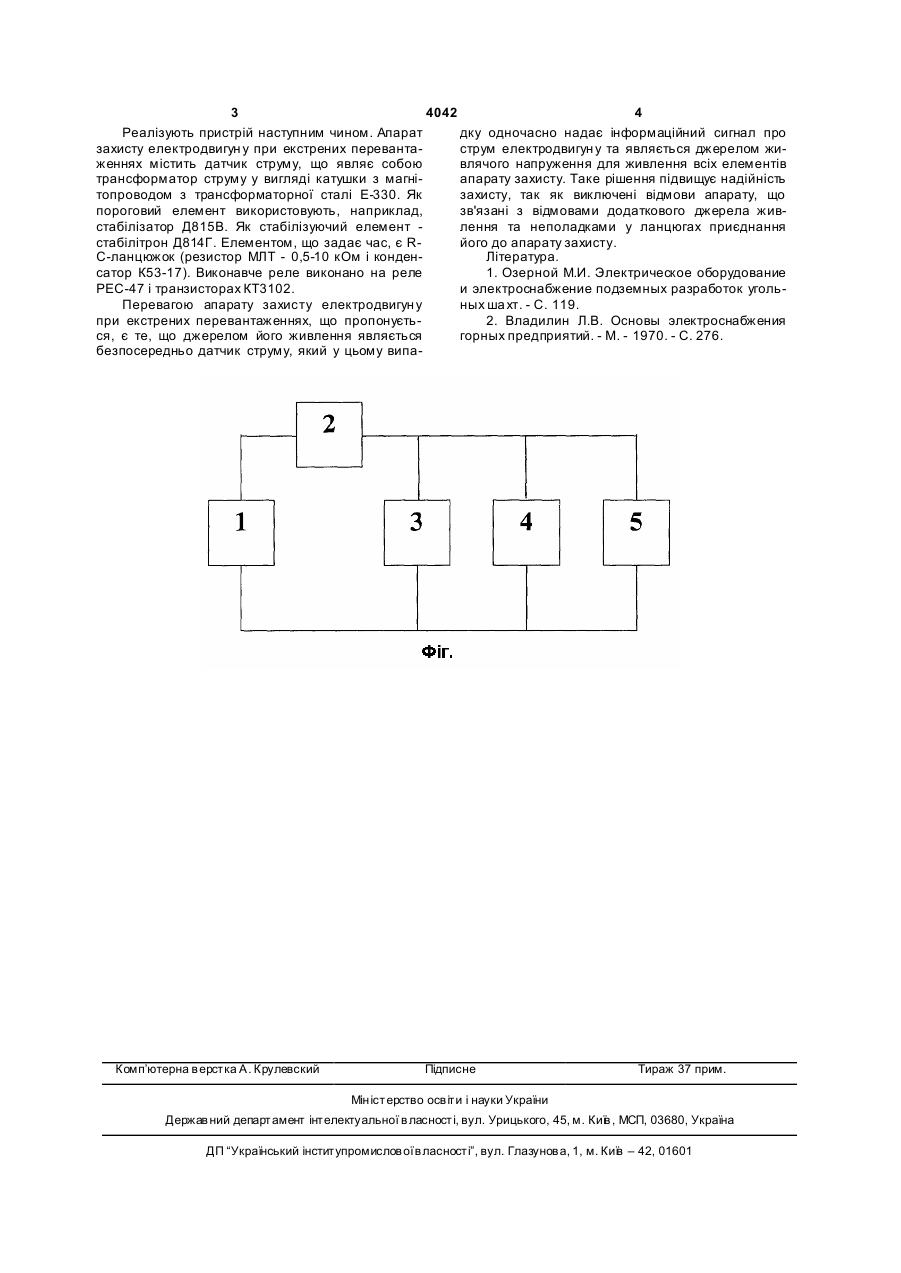

Апарат захисту електродвигуна при екстрених перевантаженнях

Номер патенту: 4041

Опубліковано: 15.12.2004

Автори: Брейман Михайло Григорович, Косяковський Лев Якович

МПК: H02H 7/08

Мітки: захисту, електродвигуна, апарат

Формула / Реферат:

Апарат захисту електродвигуна, який містить два датчики струму, виходи яких підключені до входів першого логічного елемента АБО 1, вихід якого підключений до входу каналу захисту при технологічних перевантаженнях, що складається з послідовно з'єднаних перших порогового елемента, елемента, що задає час, та релейного елемента, а також до входу каналу захисту при екстрених перевантаженнях, що складається з послідовно з'єднаних других порогового...

Номер патенту: 64338

Опубліковано: 16.02.2004

Автори: Лут Микола Тихонович, Щелочінін Ярослав Борисович, Козирський Володимир Вікторович

МПК: H02H 5/00, H02H 7/08, H02H 3/16

Мітки: аварійних, захисту, режимів, трифазного, електродвигуна, пристрій

Формула / Реферат:

Пристрій захисту трифазного електродвигуна від аварійних режимів, що містить захисний вимикаючий блок з вхідними затискачами, підключеними до виводів вторинної обмотки диференціального трансформатора струму нульової послідовності, первинними обмотками якого є пропущені всередині його магнітопроводу три фазних проводи, а розмикаючий контакт вищезгаданого блока увімкнений в коло керування електромагнітного пускача, силові контакти якого...

Номер патенту: 41105

Опубліковано: 15.08.2001

Автор: Подурець Андрій Миколайович

МПК: H02H 7/08

Мітки: електродвигуна, струмів, пристрій, захисту, пульсацій, різких, асинхронного

Формула / Реферат:

Радіолокатор із безупинним сигналом, що містить антену, що передає, передавач безупинного сигналу з генератора високої частоти, генератора низької частоти, що модулює, і модулятора, приймальну антену, приймач і фазовимірювач, що відрізняється тим, що передавач виконаний із частотно-модульованим сигналом, на виході приймача додатково установлений фільтр нижніх частот і фільтр верхніх частот, до складу устрою додатково включені два фільтри...

Номер патенту: 69047

Опубліковано: 16.08.2004

Автори: Дзюбан Віталій Серафимович, Вареник Євген Олександрович

МПК: H01P 1/00, H01P 1/32, H01P 1/04

Мітки: двошвидкісного, захисту, електродвигуна, керування, пристрій

Формула / Реферат:

1. Пристрій керування і захисту двошвидкісного електродвигуна, що містить два комутаційних апарати, один із яких приєднаний до джерела електропостачання, і блок попереднього контролю ізоляції мережі, що відходить від пристрою, приєднаного через допоміжний розмикальний контакт до полюса апарата, з'єднаного з одним із затисків обмоток низької і високої швидкості електродвигуна, який відрізняється тим, що другий комутаційний апарат забезпечений...

Номер патенту: 22094

Опубліковано: 30.04.1998

Автор: Солоний Володимир Іванович

МПК: H02H 5/00, H02H 7/09, H02H 7/08

Мітки: обриву, перевантажень, захисту, пристрій, ротора, електродвигуна, трифазного, тривалих, загальмування, фазі

Формула / Реферат:

1. Пристрій захисту трифазного електродви­гуна від тривалих перевантажень, обриву фази і загальмування ротора, який має трансформатори струму для контролю завантаженості електродви­гуна, вторинні обмотки приєднано до відповідних входів трифазного мостового випрямляча, функ­ціональний перетворювач з двох параллельних кіл резонансного на удвоєну частоту мережі живлення електродвигуна і подільника напруги з двох послі­довно з'єднаних нелінійного...
