Апарат захисту електродвигуна при технологічних перевантаженнях
Номер патенту: 4043
Опубліковано: 15.12.2004
Формула / Реферат
Апарат захисту електродвигуна при технологічних перевантаженнях, який містить послідовно з'єднані датчик струму, елемент пороговий, елемент, який задає час, виконавче реле і стабілізуючий елемент, який відрізняється тим, що вхід стабілізуючого елемента підключений до виходу датчика струму, а кола живлення порогового елемента та елемента, що задає час, виконавче реле підключені до виходу стабілізуючого елемента.
Текст

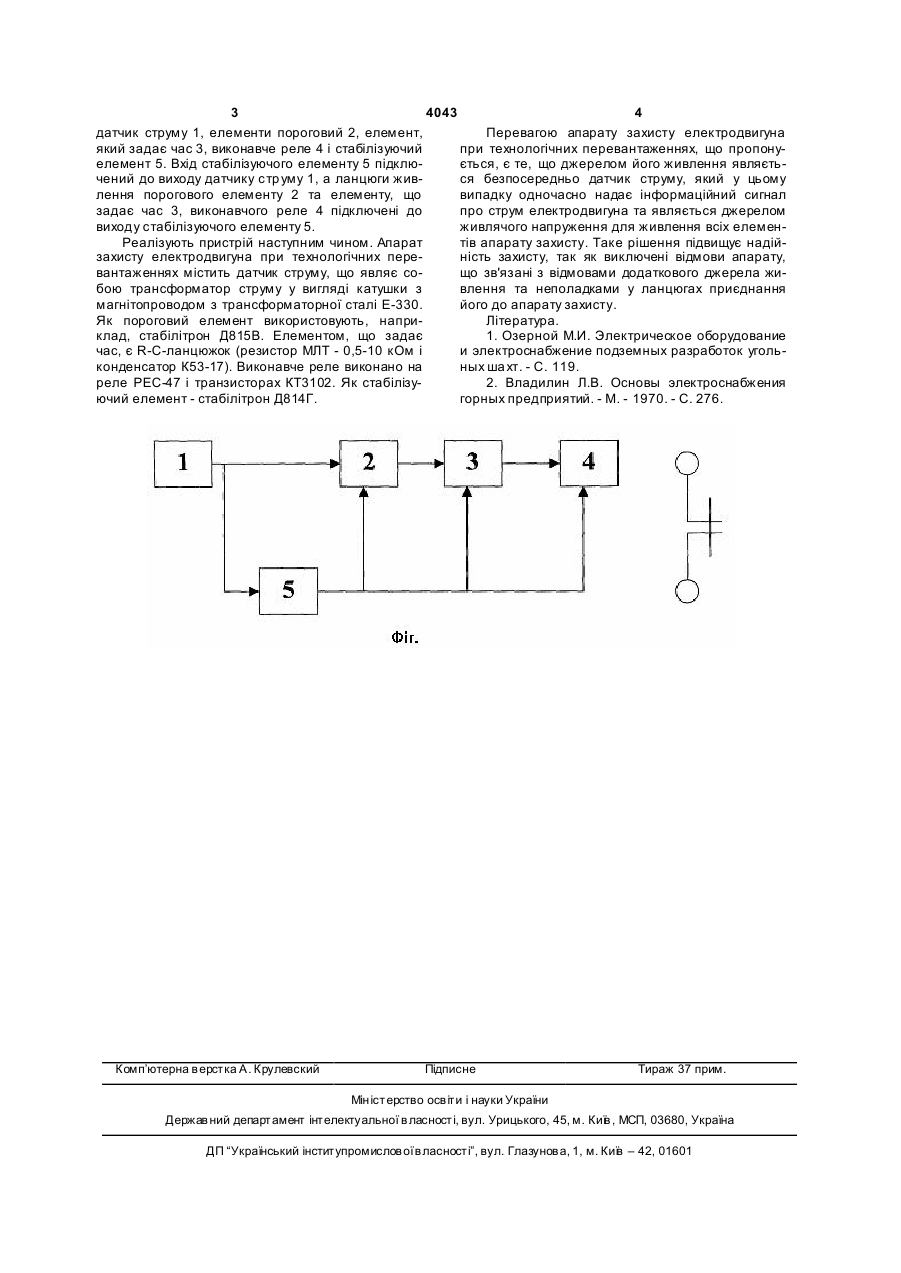

Апарат захисту електродвигуна при технологі 3 4043 4 датчик струму 1, елементи пороговий 2, елемент, Перевагою апарату захисту електродвигуна який задає час 3, виконавче реле 4 і стабілізуючий при технологічних перевантаженнях, що пропонуелемент 5. Вхід стабілізуючого елементу 5 підклюється, є те, що джерелом його живлення являєтьчений до виходу датчику стр уму 1, а ланцюги жився безпосередньо датчик струму, який у цьому лення порогового елементу 2 та елементу, що випадку одночасно надає інформаційний сигнал задає час 3, виконавчого реле 4 підключені до про струм електродвигуна та являється джерелом виходу стабілізуючого елементу 5. живлячого напруження для живлення всіх елеменРеалізують пристрій наступним чином. Апарат тів апарату захисту. Таке рішення підвищує надійзахисту електродвигуна при технологічних переність захисту, так як виключені відмови апарату, вантаженнях містить датчик струму, що являє сощо зв'язані з відмовами додаткового джерела жибою трансформатор струму у вигляді катушки з влення та неполадками у ланцюгах приєднання магнітопроводом з трансформаторної сталі Е-330. його до апарату захисту. Як пороговий елемент використовують, наприЛітература. клад, стабілітрон Д815В. Елементом, що задає 1. Озерной М.И. Электрическое оборудование час, є R-C-ланцюжок (резистор МЛТ - 0,5-10 кОм і и электроснабжение подземных разработок угольконденсатор К53-17). Виконавче реле виконано на ных ша хт. - С. 119. реле РЕС-47 і транзисторах КТ3102. Як стабілізу2. Владилин Л.В. Основы электроснабжения ючий елемент - стабілітрон Д814Г. горных предприятий. - М. - 1970. - С. 276. Комп’ютерна в ерстка А. Крулевский Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститупромислов ої в ласності”, вул. Глазунов а, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюKosiakovskyi Lev Yakovych
Автори російськоюКосяковский Лев Яколевич
МПК / Мітки
МПК: H02H 7/08
Мітки: електродвигуна, технологічних, апарат, захисту, перевантаженнях
