Перетворювач змінної напруги на постійну

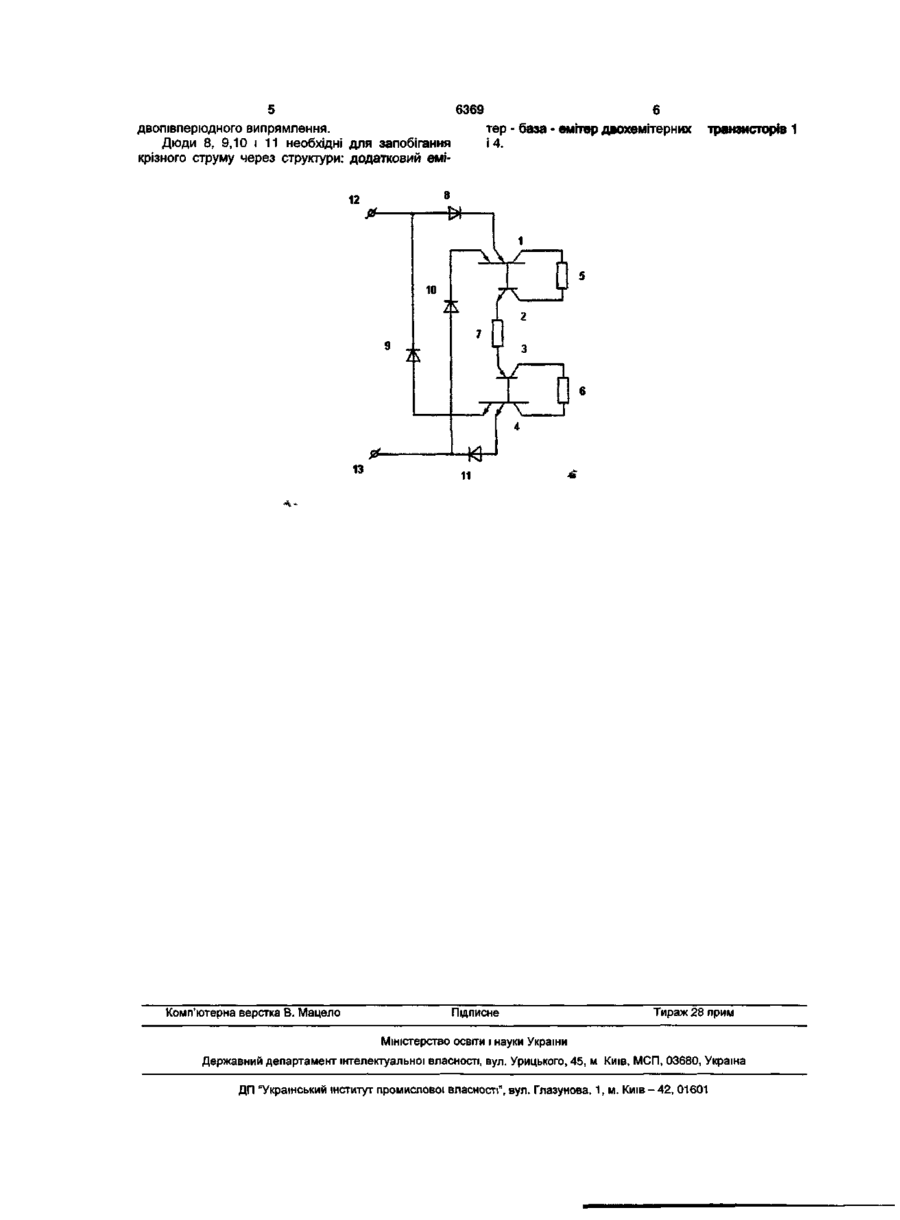

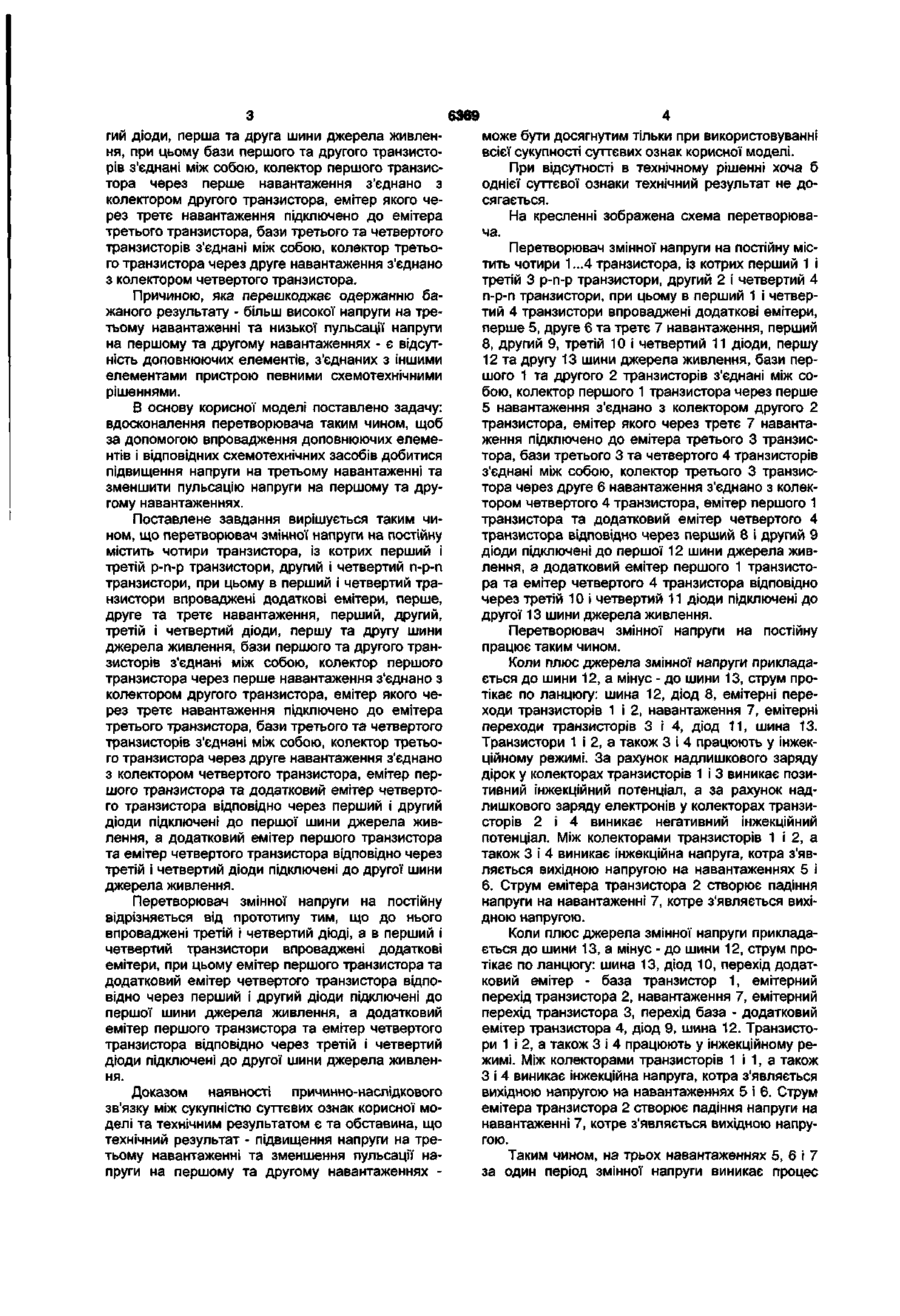

Перетворювач змінної напруги на постійну, який містить чотири транзистори, із котрих перший і третій p-n-р транзистори, другий і четвертий п-р-п транзистори, перше, друге та третє навантаження, перший і другий діоди, першу та другу шини джерела живлення, при цьому бази першого та другого транзисторів з'єднані між собою, колектор першого транзистора через перше навантаження з'єднано з колектором другого транзистора, емітер якого через третє навантаження підключено до емітера третього транзистора, бази третього та четвертого транзисторів з'єднані між собою, колектор третього транзистора через друге навантаження з'єднано з колектором четвертого транзистора, який відрізняється тим, що до нього введені третій і четвертий діоди, а в перший і четвертий транзистори введені додаткові емітери, при цьому емітер першого транзистора та додатковий емітер четвертого транзистора ВІДПОВІДНО через перший і другий діоди підключені до першої шини джерела живлення, а додатковий емітер першого транзистора та емітер четвертого транзистора ВІДПОВІДНО через третій і четвертий діоди підключені до другої шини джерела живлення Корисна модель належить до електротехніки та може використовуватись у приладах автоматики та вимірювальної техніки Існує відомий пристрій [див а с СРСР №1221705, кл Н02М7/155], який містить перший рn-р транзистор, другий n-p-п транзистор, перше та друге навантаження, першу та другу шини джерела живлення, при цьому бази першого та другого транзисторів з'єднані між собою, колектор першого транзистора через перше навантаження з'єднано з колектором другого транзистора, емітер першого транзистора з'єднано з першою шиною джерела живлення, а емітер другого транзистора через друге навантаження підключено до другої шини джерела живлення Недолік цього пристрою - низька ефективність перетворення Найбільш близьким до передбачуваної корисної моделі є пристрій [див а с СРСР №1457123, кл Н02М7/155], який містить шість транзисторів, із котрих перший, третій і четвертий p-n-р типу, другий, п'ятий і шостий n-p-п типу, перше, друге та третє навантаження, перший і другий діоди, першу та другу шини джерела живлення, при цьому бази першого, другого та четвертого транзисторів з'єднані між собою, колектор першого транзистора через перше навантаження з'єднано з колектором другого транзистора, колектор четвертого транзистора через перший діод підключено до колектора першого транзистора, емітер якого з'єднано з емітером шостого транзистора та з першою шиною джерела живлення, бази третього, п'ятого та шостого транзисторів з'єднані між собою, колектор третього транзистора через друге навантаження підключено до колектора п'ятого транзистора, емітери четвертого та п'ятого транзисторів з'єднані між собою та підключені до другої шини джерела живлення, колектор шостого транзистора через другий діод підключено до колектора п'ятого транзистора, емітер другого транзистора через третє навантаження з'єднано з емітером третього транзистора Недолік цього пристрою - низька напруга на третьому навантаженні, яка обумовлена граничнодопустимою зворотною напругою на емітерних переходах четвертого та шостого транзисторів, а також висока пульсація напруги на першому та другому навантаженнях, котра обумовлена падінням напруги на першому та другому діодах Ознаками прототипу, які збіжні зі суттєвими ознаками корисної моделі, який заявляється є чотири транзистора, із котрих перший і третій р-п-р транзистори, другий і четвертий n-p-п транзистори, перше друге та третє навантаження, перший і дру (0 CO ST 6369 гий діоди, перша та друга шини джерела живлення, при цьому бази першого та другого транзисторів з'єднані між собою, колектор першого транзистора через перше навантаження з'єднано з колектором другого транзистора, емітер якого через третє навантаження підключено до емітера третього транзистора, бази третього та четвертого транзисторів з'єднані між собою, колектор третього транзистора через друге навантаження з'єднано з колектором четвертого транзистора. Причиною, яка перешкоджає одержанню бажаного результату - більш високої напруги на третьому навантаженні та низької пульсації напруги на першому та другому навантаженнях - є відсутність доповнюючих елементів, з'єднаних з іншими елементами пристрою певними схемотехнічними рішеннями. В основу корисної моделі поставлено задачу: вдосконалення перетворювача таким чином, щоб за допомогою впровадження доповнюючих елементів і відповідних схемотехнічних засобів добитися підвищення напруги на третьому навантаженні та зменшити пульсацію напруги на першому та другому навантаженнях. Поставлене завдання вирішується таким чином, що перетворювач змінної напруги на постійну містить чотири транзистора, із котрих перший і третій p-n-р транзистори, другий і четвертий п-р-п транзистори, при цьому в перший і четвертий транзистори впроваджені додаткові емітери, перше, друге та третє навантаження, перший, другий, третій і четвертий діоди, першу та другу шини джерела живлення, бази першого та другого транзисторів з'єднані між собою, колектор першого транзистора через перше навантаження з'єднано з колектором другого транзистора, емітер якого через третє навантаження підключено до емітера третього транзистора, бази третього та четвертого транзисторів з'єднані між собою, колектор третього транзистора через друге навантаження з'єднано з колектором четвертого транзистора, емітер першого транзистора та додатковий емітер четвертого транзистора відповідно через перший і другий діоди підключені до першої шини джерела живлення, а додатковий емітер першого транзистора та емітер четвертого транзистора відповідно через третій і четвертий діоди підключені до другої шини джерела живлення. Перетворювач змінної напруги на постійну відрізняється від прототипу тим, що до нього впроваджені третій і четвертий діоді, а в перший і четвертий транзистори впроваджені додаткові емітери, при цьому емітер першого транзистора та додатковий емітер четвертого транзистора відповідно через перший і другий діоди підключені до першої шини джерела живлення, а додатковий емітер першого транзистора та емітер четвертого транзистора відповідно через третій і четвертий діоди підключені до другої шини джерела живлення. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі та технічним результатом є та обставина, що технічний результат - підвищення напруги на третьому навантаженні та зменшення пульсації напруги на першому та другому навантаженнях може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі. При відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається. На кресленні зображена схема перетворювача. Перетворювач змінної напруги на постійну містить чотири 1...4 транзистора, із котрих перший 1 і третій 3 p-n-р транзистори, другий 2 і четвертий 4 n-p-п транзистори, при цьому в перший 1 і четвертий 4 транзистори впроваджені додаткові емітери, перше 5, друге 6 та третє 7 навантаження, перший 8, другий 9, третій 10 і четвертий 11 діоди, першу 12 та другу 13 шини джерела живлення, бази першого 1 та другого 2 транзисторів з'єднані між собою, колектор першого 1 транзистора через перше 5 навантаження з'єднано з колектором другого 2 транзистора, емітер якого через третє 7 навантаження підключено до емітера третього 3 транзистора, бази третього 3 та четвертого 4 транзисторів з'єднані між собою, колектор третього 3 транзистора через друге 6 навантаження з'єднано з колектором четвертого 4 транзистора, емітер першого 1 транзистора та додатковий емітер четвертого 4 транзистора відповідно через перший 8 і другий 9 діоди підключені до першої 12 шини джерела живлення, а додатковий емітер першого 1 транзистора та емітер четвертого 4 транзистора відповідно через третій 10 і четвертий і 1 діоди підключені до другої 13 шини джерела живлення. Перетворювач змінної напруги на постійну працює таким чином. Коли плюс джерела змінної напруги прикладається до шини 12, а мінус - до шини 13, струм протікає по ланцюгу: шина 12, діод 8, емітерні переходи транзисторів 1 і 2, навантаження 7, емітерні переходи транзисторів 3 і 4, діод 11, шина 13. Транзистори 1 і 2, а також 3 і 4 працюють у інжекційному режимі. За рахунок надлишкового заряду дірок у колекторах транзисторів 1 і 3 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторах транзисторів 2 і 4 виникає негативний інжекційний потенціал. Між колекторами транзисторів 1 і 2, а також 3 і 4 виникає інжекційна напруга, котра з'являється вихідною напругою на навантаженнях 5 і 6. Струм емітера транзистора 2 створює падіння напруги на навантаженні 7, котре з'являється вихідною напругою. Коли плюс джерела змінної напруги прикладається до шини 13, а мінус - до шини 12, струм протікає по ланцюгу: шина 13, діод 10, перехід додатковий емітер - база транзистор 1, емітерний перехід транзистора 2, навантаження 7, емітерний перехід транзистора 3, перехід база - додатковий емітер транзистора 4, діод9, шина 12. Транзистори 1 і 2, а також 3 і 4 працюють у інжекційному режимі. Між колекторами транзисторів 1 і 1, а також З і 4 виникає інжекційна напруга, котра з'являється вихідною напругою на навантаженнях 5 і 6. Струм емітера транзистора 2 створює падіння напруги на навантаженні 7, котре з'являється вихідною напругою. Таким чином, на трьох навантаженнях 5, 6 і 7 за один період змінної напруги виникає процес 6369 двопівперюдного випрямлення. Діоди 8, 9,10 і 11 необхідні для запобігання крізного струму через структури: додатковий емі Комп'ютерна верстка В. Мацело тер - база - емітер двохемітерних і 4. Підписне транзисторів 1 Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
