Перетворювач змінної напруги на постійну

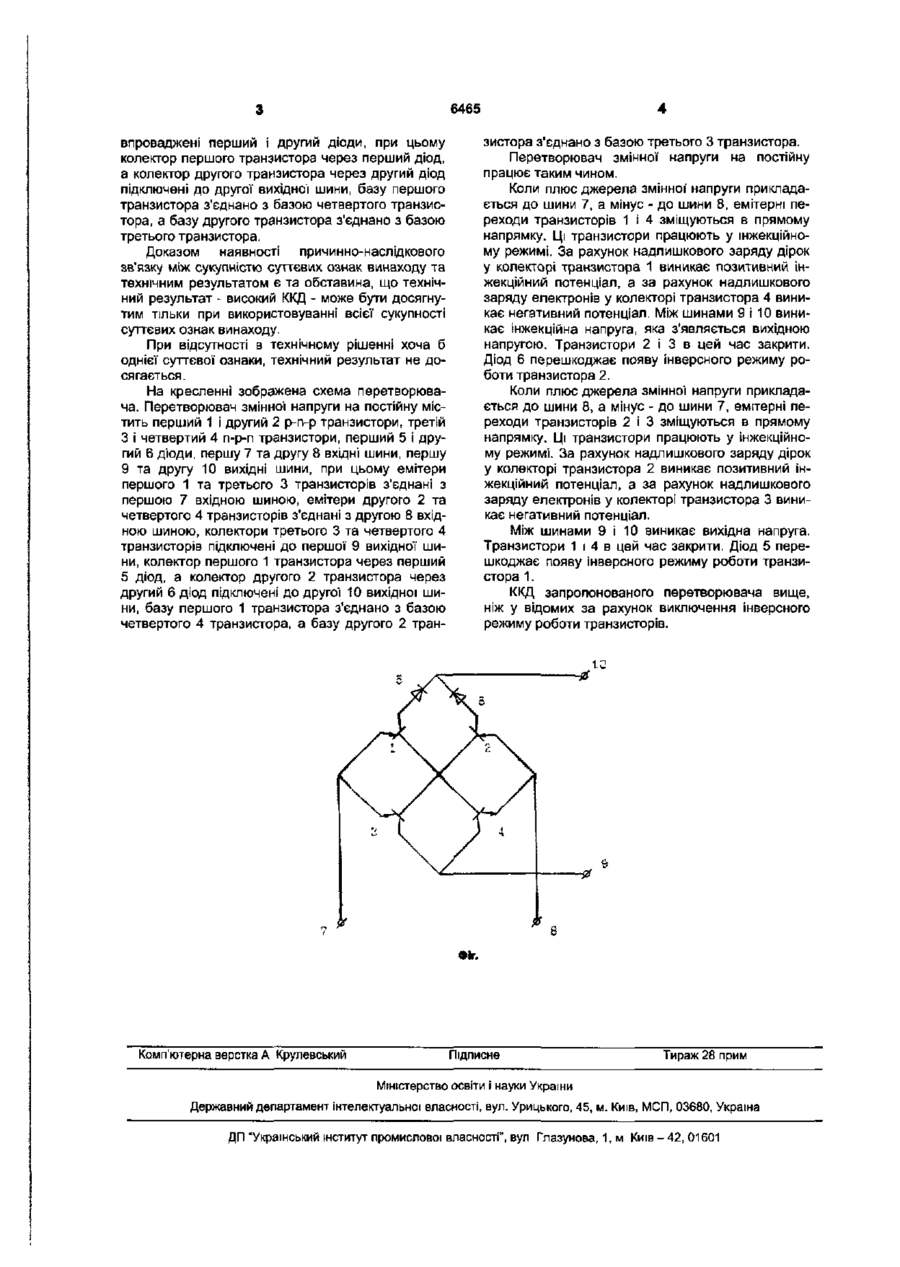

УКРАЇНА (19) UA (11,6465 (із, U (51>7Н02М7/217 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПЕРЕТВОРЮВАЧ ЗМІННОЇ НАПРУГИ НА ПОСТІЙНУ 1 (21,20040806938 (22, 19.08.2004 (24, 16.05.2005 (46,16.05.2005, Бюл. № 5, 2005 р. (72, Ткачов Анатолій Іванович (73, Таврійський національний університет їм. В.І. Вернадского (57, Перетворювач змінної напруги на постійну, що містить перший і другий р-п-р транзистори, третій і четвертий п-р-п транзистори, першу та другу вхідні тери першого та третього транзисторів з'єднані з першою вхідною шиною, емітери другого та четвертого транзисторів з'єднані з другою вхідною шиною, колектори третього та четвертого транзисторів підключені до першої вихідної шини, який відрізняється тим, що додатково містить перший і другий діоди, при цьому колектор першого транзистора через перший діод, а колектор другого транзистора через другий діод підключені до другої вихідної' шини, базу першого транзистора з'єднано з базою четвертого транзистора, а базу другого транзистора з'єднано з базою третього транзистора. Корисна модель належить до електротехніки та може використовуватися для живлення низьковольтних ланцюгів у приладах автоматики та вимірювальної техніки Існує відомий пристрій [див. патент України №24702А, кл Н02М7/156], який містить перший і другий р-п-р транзистори, третій І четвертий п-р-п транзистори, перший і другий оптрони, які містять пари: світлодюд - фототранзистор, перший, другий, третій та четвертий резистори, перший і другий діоди, першу та другу вхідні шини, першу та другу вихідні шини Недолік цього пристрою - низька надійність. Найбільш близьким до передбачуваної корисної моделі є пристрій [див а с. СССР №877744, кл Н02М7/217], який містить перший і другий р-п-р транзистори, третій і четвертий п-р-п транзистори, резистор, першу та другу вхідні шини, першу та другу вихідні шини, при цьому емітери першого та третього транзисторів з'єднані з першою вхідною шиною, емітери другого та четвертого транзисторів з'єднані з другою вхідною шиною, колектори третього та четвертого транзисторів підключені до першої вихідної шини, колектори першого та другого транзисторів підключені до другої вихідної шини, бази першого та другого транзисторів з'єднані між собою та через резистор підключені до баз третього та четвертого транзисторів. Недолік цього - низький ККД Ознаками прототипу, які збіжні зі суттєвими ознаками корисної моделі, яка заявляється, є. перший і другий р-п-р транзистори, третій і четвертий п-р-п транзистори, перша та друга вхідні шини, перша та друга вихідні шини, при цьому емітери першого та третього транзисторів з'єднані з першою вхідною шиною, емитери другого та четвертого транзисторів з'єднані з другою вхідною шиною, колектори третього та четвертого транзисторів підключені до першої вихідної шини Причиною яка перешкоджає одержанню бажаного результату - високому ККД - є періодична робота транзисторів перетворювача в інверсному режимі. В основу корисної моделі поставлено задачу підвищити ККД пристрою за рахунок виключення інверсного режиму роботи транзисторів перетворювача Поставлене завдання вирішується таким чином, що перетворювач змінної' напруги на постійну містить перший і другий р-п-р транзистори, третій і четвертий п-р-п транзистори, перший і другий діоди, першу та другу вхідні шини, першу та другу вихідні шини, при цьому емітери першого та третього транзисторів з'єднані з першою вхідною шиною, емітери другого та четвертого транзисторів з'єднані з другою вхідною шиною, колектори третього та четвертого транзисторів підключені до першої вихідної шини, колектор першого транзистора через перший діод, а колектор другого транзистора через другий діод підключені до другої вихідної шини, базу першого транзистора з'єднано з базою четвертого транзистора, а базу другого транзистора з'єднано з базою третього транзистора. Перетворювач змінної напруги на постійну відрізняється від прототипу тим, що до нього шини, першу та другу ВИХІДНІ ШИНИ, при цьому емі ю (0 6465 зистора з'єднано з базою третього 3 транзистора. Перетворювач змінної напруги на постійну працює таким чином. Коли плюс джерела змінної' напруги прикладається до шини 7, а мінус - до шини 8, емітерні переходи транзисторів 1 і 4 зміщуються в прямому напрямку. Ці транзистори працюють у інжекційному режимі. За рахунок надлишкового заряду дірок у колекторі транзистора 1 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторі транзистора 4 виникає негативний потенціал. Між шинами 9 і 10 виникає інжекційна напруга, яка з'являється вихідною напругою. Транзистори 2 і 3 в цей час закрити. Діод 6 перешкоджає появу інверсного режиму роботи транзистора 2. впроваджені перший і другий діоди, при цьому колектор першого транзистора через перший діод, а колектор другого транзистора через другий діод підключені до другої вихідної шини, базу першого транзистора з'єднано з базою четвертого транзистора, а базу другого транзистора з'єднано з базою третього транзистора. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу та технічним результатом є та обставина, що технічний результат - високий ККД - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу. При відсутності в технічному рішенні хоча б однієї суттєвої ознаки, технічний результат не досягається. На кресленні зображена схема перетворювача. Перетворювач змінної напруги на постійну містить перший 1 і другий 2 p-n-р транзистори, третій З і четвертий 4 п-р-п транзистори, перший 5 І другий 6 діоди, першу 7 та другу 8 вхідні шини, першу 9 та другу 10 вихідні шини, при цьому емітери першого 1 та третього 3 транзисторів з'єднані з першою 7 вхідною шиною, емітери другого 2 та четвертого 4 транзисторів з'єднані з другою 8 вхідною шиною, колектори третього 3 та четвертого 4 транзисторів підключені до першої 9 вихідної шини, колектор першого 1 транзистора через перший 5 діод, а колектор другого 2 транзистора через другий 6 діод підключені до другої 10 вихідної шини, базу першого 1 транзистора з'єднано з базою четвертого 4 транзистора, а базу другого 2 тран Коли плюс джерела змінної напруги прикладається до шини 8, а мінус - до шини 7, емітерні переходи транзисторів 2 і 3 зміщуються в прямому напрямку. Ці транзистори працюють у інжекційному режимі. За рахунок надлишкового заряду дірок у колекторі транзистора 2 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторі транзистора 3 виникає негативний потенціал. Між шинами 9 і 10 виникає вихідна напруга. Транзистори 1 і 4 в цей час закрити. Діод 5 перешкоджає появу інверсного режиму роботи транзистора 1. ККД запропонованого перетворювача вище, ніж у відомих за рахунок виключення інверсного режиму роботи транзисторів. ФІг. Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
