Інструмент для натягування дроту

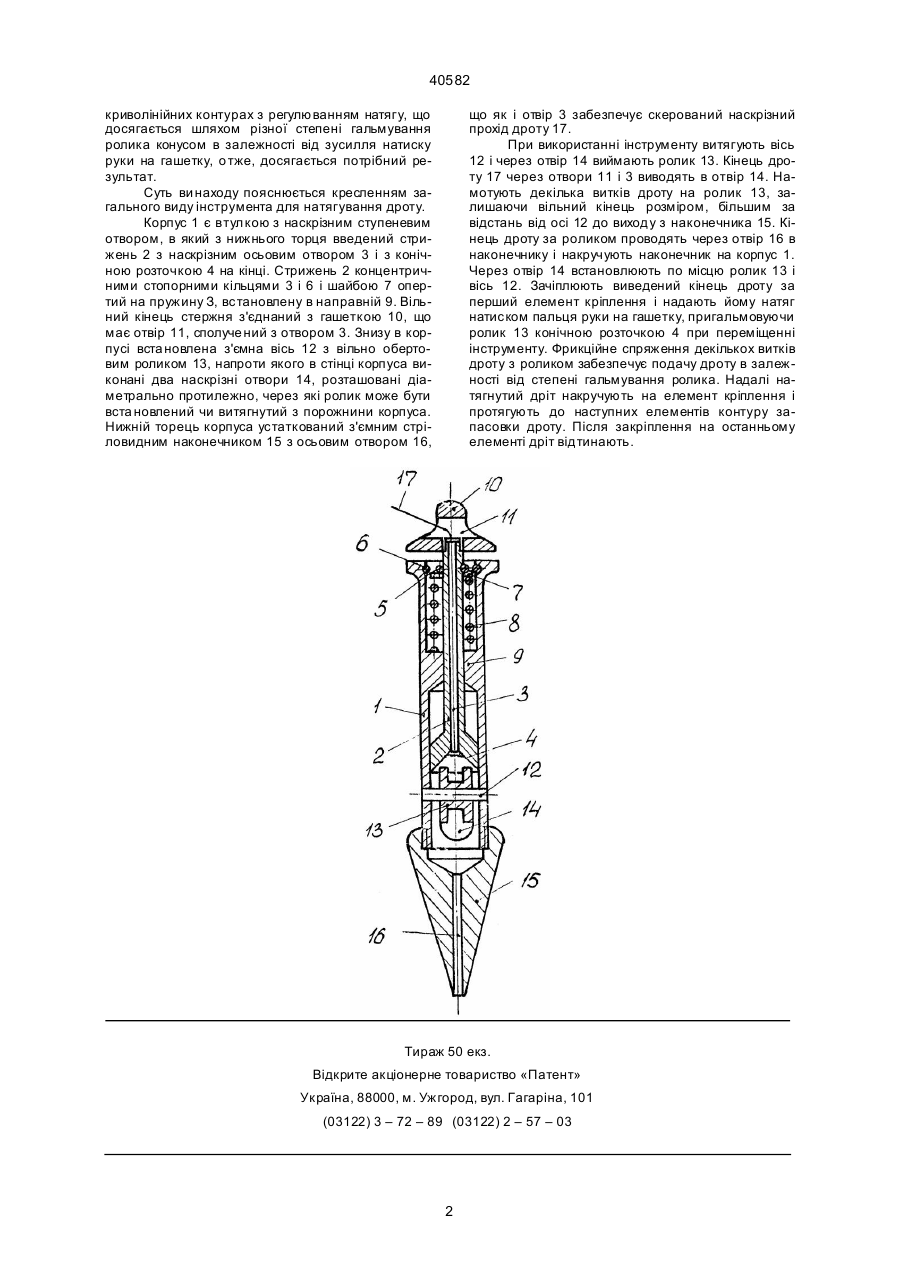

Інструмент для натягування дроту, що містить корпус, в якому встановлено ролик з можливістю обертання навколо осі та можливістю його фікса ції, який відрізняється тим, що корпус виконано у вигляді втулки з ступеневим отвором, в якому розташовано з можливістю зворотно-поступального переміщення підпружинений відносно нього стрижень із наскрізним отвором, на кінці стрижня, який розташовано всередині корпусу, виконано внутрішню конічну поверхню, яка охоплює ролик, встановлений на знімній осі, при цьому на другому торці стрижня закріплена гашетка з боковим отвором, сполученим з осьовим отвором стрижня, а торець втулки обладнаний стріловидним наконечником з центральним отвором для направлення дроту. В.Ш. (13) 40582 (11) UA Недолік прототи пу полягає в то му, що одною наладкою положення повзунка досягається лише один постійний натяг дроту, тобто відсутня можливість регулювання зусилля натягу дроту і зміни цього зусилля в залежності від зусилля, прикладеного рукою в процесі проводки дроту по криволінійному контуру. Задачею винаходу є на дання для інструмента можливості регулювання зусилля натягу дроту пропорційно різним зусиллям прикладеним рукою на криволінійному контуру проводки дроту. Для вирішення поставленої задачі запропонована конструкція інструмента для натягування дроту по ряд з суттєвими ознаками, властивими для прототипу, та кими як корпус, корпус, в якому вста новлено ролик з можливістю обертання навколо вісі та можливістю його фіксації, відповідно до винаходу, корпус виконано у вигляді втулки з ступеневим отвором в якому розташовано, з можливістю зворотно-поступального переміщен ня підпружинений відносно нього стрижень із наскрізним отвором, на кінці стрижня, який розташовано всередині корпусу ви конано внутрішню конічну поверхню, яка охоплює ролик, встановлений на з'ємній вісі, при цьому на другому тор ці стрижня закріплена гашетка з боковим отвором, сполуче ним з осьовим отвором стрижня, а торець втулки устаткований стріловидним наконечником з центральним отвором для направлення дроту. Нова сукупність суттєвих ознак надає для інструмента можливість маніпуляції з дротом по (19) Винахід призначений для натягування тонкого дроту по зигзагоподібних чи діаметрально-перехресних контурах виробу, наприклад, яйце різки. Відомий, як аналог, пристрій для закручування дроту, по містить корпус у вигляді втулки із ступеневим осьовим отвором, спряженим із стержнем, виконаним з гаком і з рукояткою /див. опис винаходу СРСР до а.с. № 1634478, кл.В25В 25/00,1988 р./. Недоліком аналога є неможливість регулювання зусилля натягу дроту, що тягне за собою розрив дроту чи р уй нування зачепів на виробах. Відомий також, вибраний як прототип за більшістю співпадаючих суттєвих ознак і за призначенням, пристрій для натягування дроту, ще містить корпус, виконаний у вигляді втулки з ступеневим отвором, розташова ний в ньому з можливістю зворотно-поступального переміщення стрижень і ролик, встановлений в корпусі з можливістю обертання і з можливістю фіксації за рахунок спряження з конічною поверхнею /див. опис винаходу до патенту США 4332372, кл. В66D 3/04, 1978 р./. В процесі користування прототипом дріт запасовують в ручаях ступінчатого ролика і натяг дроту здійснюють за рахунок гальмування найбільшого за діаметром ручаю ролика у вільній від дроту зоні шляхом притискання до ручаю ролика спеціального повзунка, встановленого на стержні через овальний отвір з можливістю радіального відносно ролика переміщен ня повзунка і фіксації його положення. C2 ____________________ 40582 криволінійних контурах з регулюванням натягу, що досягається шляхом різної степені гальмування ролика конусом в залежності від зусилля натиску руки на гашетку, о тже, досягається потрібний результат. Суть ви находу пояснюється кресленням загального виду інструмента для натягування дроту. Корпус 1 є втулкою з наскрізним ступеневим отвором, в який з нижнього торця введений стрижень 2 з наскрізним осьовим отвором 3 і з конічною розточкою 4 на кінці. Стрижень 2 концентричними стопорними кільцями 3 і 6 і шайбою 7 опертий на пружину З, встановлену в направній 9. Вільний кінець стержня з'єднаний з гашеткою 10, що має отвір 11, сполуче ний з отвором 3. Знизу в корпусі вста новлена з'ємна вісь 12 з вільно обертовим роликом 13, напроти якого в стінці корпуса виконані два наскрізні отвори 14, розташовані діаметрально протилежно, через які ролик може бути вста новлений чи витягнутий з порожнини корпуса. Нижній торець корпуса устаткований з'ємним стріловидним наконечником 15 з осьовим отвором 16, що як і отвір 3 забезпечує скерований наскрізний прохід дроту 17. При використанні інструменту витягують вісь 12 і через отвір 14 виймають ролик 13. Кінець дроту 17 через отвори 11 і 3 виводять в отвір 14. Намотують декілька витків дроту на ролик 13, залишаючи вільний кінець розміром, більшим за відстань від осі 12 до виходу з наконечника 15. Кінець дроту за роликом проводять через отвір 16 в наконечнику і накручують наконечник на корпус 1. Через отвір 14 встановлюють по місцю ролик 13 і вісь 12. Зачіплюють виведений кінець дроту за перший елемент кріплення і надають йому натяг натиском пальця руки на гашетку, пригальмовуючи ролик 13 конічною розточкою 4 при переміщенні інструменту. Фрикційне спряження декількох витків дроту з роликом забезпечує подачу дроту в залежності від степені гальмування ролика. Надалі натягнутий дріт накручують на елемент кріплення і протягують до наступних елементів контуру запасовки дроту. Після закріплення на останньому елементі дріт відтинають. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
