Пневмогідравлічна система подачі двигунної установки
Формула / Реферат
1. Пневмогідравлічна система подачі двигунної установки, що включає акумулятор стисненого газу, паливні баки, трубопровід подачі газу з акумулятора стисненого газу в паливні баки, витратні трубопроводи подачі палива з паливних баків, агрегати автоматики, яка відрізняється тим, що вихід з акумулятора стисненого газу трубопроводом з'єднаний з входом вихрової труби, вихід з дросельного пристрою вихрової труби та вихід з центрального отвору діафрагми вихрової труби під'єднані трубопроводами подачі газу до паливних баків.
2. Пневмогідравлічна система подачі двигунної установки за п. 1, яка відрізняється тим, що вихід з центрального отвору діафрагми вихрової труби з'єднаний трубопроводами подачі газу з паливними баками через теплообмінні пристрої, установлені в витратних паливних трубопроводах паливних баків.
Текст

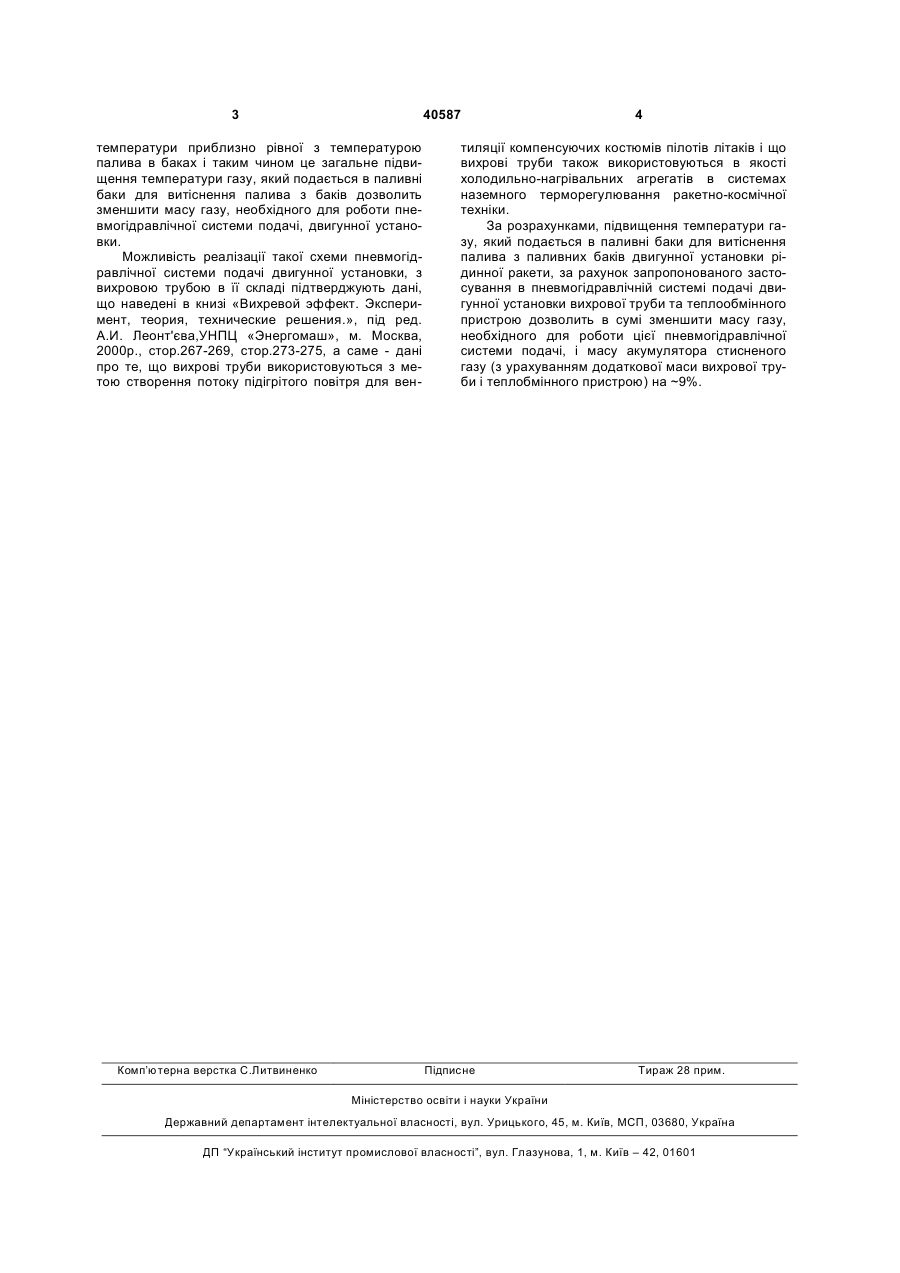

1. Пневмогідравлічна система подачі двигунної установки, що включає акумулятор стисненого газу, паливні баки, трубопровід подачі газу з акумулятора стисненого газу в паливні баки, витратні трубопроводи подачі палива з паливних баків, агрегати автоматики, яка відрізняється тим, що вихід з акумулятора стисненого газу трубопрово 3 40587 температури приблизно рівної з температурою палива в баках і таким чином це загальне підвищення температури газу, який подається в паливні баки для витіснення палива з баків дозволить зменшити масу газу, необхідного для роботи пневмогідравлічної системи подачі, двигунної установки. Можливість реалізації такої схеми пневмогідравлічної системи подачі двигунної установки, з вихровою трубою в її складі підтверджують дані, що наведені в книзі «Вихревой эффект. Эксперимент, теория, технические решения.», під ред. А.И. Леонт'єва,УНПЦ «Энергомаш», м. Москва, 2000р., стор.267-269, стор.273-275, а саме - дані про те, що вихрові труби використовуються з метою створення потоку підігрітого повітря для вен Комп’ютерна верстка C.Литвиненко 4 тиляції компенсуючих костюмів пілотів літаків і що вихрові труби також використовуються в якості холодильно-нагрівальних агрегатів в системах наземного терморегулювання ракетно-космічної техніки. За розрахунками, підвищення температури газу, який подається в паливні баки для витіснення палива з паливних баків двигунної установки рідинної ракети, за рахунок запропонованого застосування в пневмогідравлічній системі подачі двигунної установки вихрової труби та теплообмінного пристрою дозволить в сумі зменшити масу газу, необхідного для роботи цієї пневмогідравлічної системи подачі, і масу акумулятора стисненого газу (з урахуванням додаткової маси вихрової труби і теплобмінного пристрою) на ~9%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumo-hydraulic feeding system of propulsion unit
Автори англійськоюYermolenko Ivan Mykolaiovych
Назва патенту російськоюПневмогидравлическая система подачи движительной установки
Автори російськоюЕрмоленко Иван Николаевич
МПК / Мітки
МПК: F02K 7/00, F02K 9/46, F02K 9/50, F02K 3/00
Мітки: система, двигунної, установки, пневмогідравлічна, подачі
