Спосіб захисту металу низькотемпературних поверхонь нагріву котла від корозії

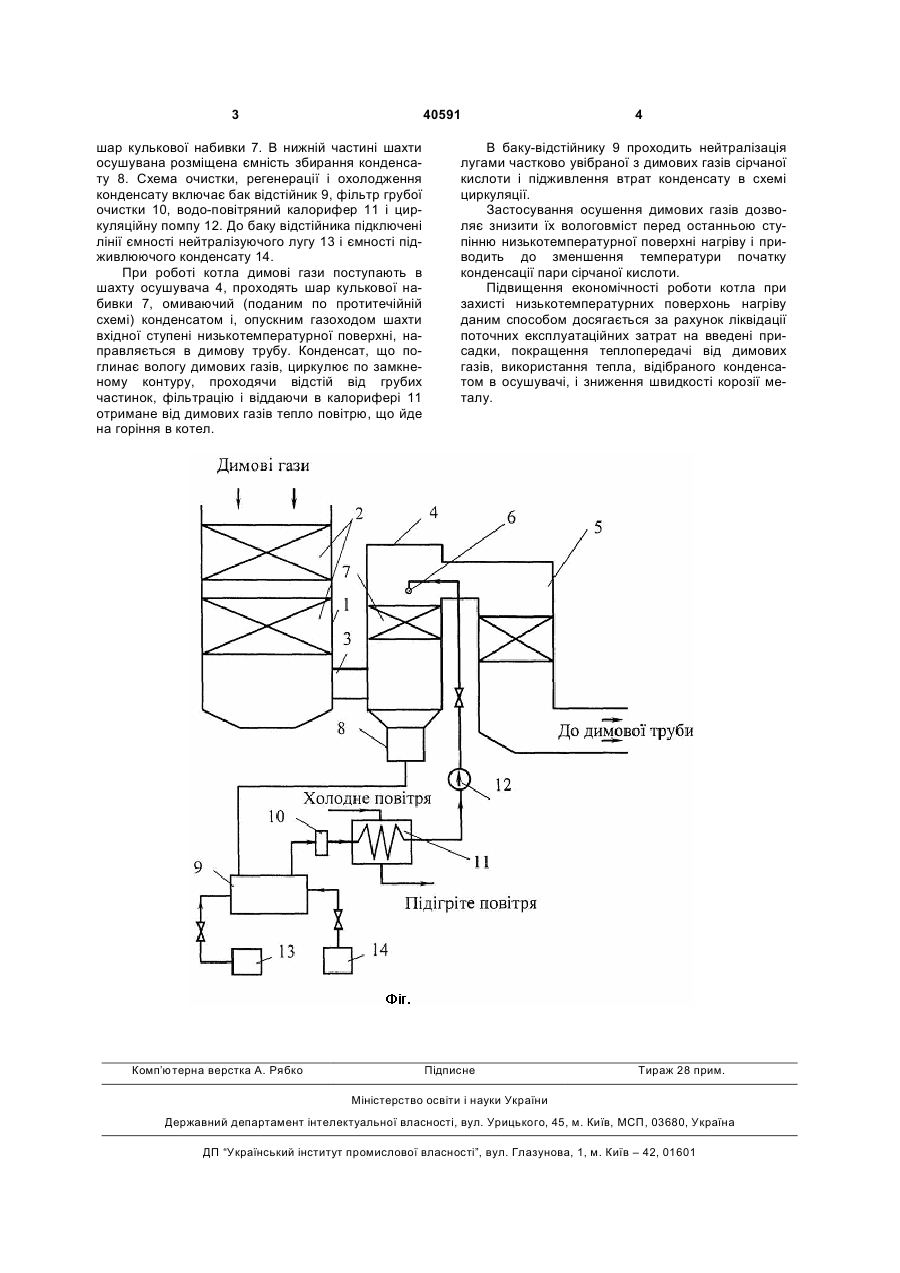

Спосіб захисту металу низькотемпературних поверхонь нагріву котла від корозії шляхом обробки димових газів, який відрізняється тим, що обробку димових газів здійснюють осушеним конденсатом в контактному газо-водяному осушувачі перед останнім ступенем низькотемпературної поверхні нагріву котла, а конденсат, що застосовують в осушувачі, використовують багатократно, тепло його передають повітрю, котре нагрівається і надходить в палильню котла для організації спалювання органічного палива. Корисна модель відноситься до галузі теплоенергетика і може бути використаний в котлах, в яких спалюється органічне паливо, що містить сірку. Відомий спосіб захисту поверхонь нагріву котла від корозії шляхом підігріву повітря стороннім джерелом енергії, яке омиває поверхні нагріву, підтримуючи температуру металу вище точки роси [Патент України №52703, Бюл. №1 від 15.01.2003р.]. Недоліком способу є те, що для захисту поверхонь нагріву котла потрібно постійно витрачати певну кількість енергії, яка з повітрям пройшовши через поверхні нагріву котла, викидається в димову трубу. Відомий спосіб захисту металу низькотемпературних поверхонь нагріву від корозії, (прототип) заснований на нейтралізації парів сірчаної кислоти введенням у димові гази присадок (магнезит, аміак, терамін і інші) [Б.С. Белосельский, В.Н. Покровский. Сернистые мазуты в энергетике. - М., Энергия, 1968]. Недоліком відомого способу є те, що захист потребує додаткових експлуатаційних затрат на введення присадок, продукти хімічної взаємодії присадок з випарами сірчаної кислоти відкладаються на низькотемпературних поверхнях котла і погіршують теплопередачу. Крім того, при відомому способі захисту речовина присадки використовується одноразово і теплота, яка йде на її нагрівання, димовими газами втрачається. Метою даної корисної моделі є зниження корозійної агресивності димових газів при спалюванні палив, що містять сірку і підвищення економічності роботи котла. Поставлена мета досягається тим, що перед останньою ступінню низькотемпературної поверхні нагріву котла проводять осушення димових газів від водяної пари, наприклад, в контактному газоводяному осушувані, конденсат осушувана використовують багатократно, а відібране від димових газів тепло повертають підігріваючому повітрю, котре подається в паливню котла для організації спалювання палива. На Фіг. представлена схема реалізації цього способу. В газоході конвективної шахти котла 1 розміщені вихідні ступені низькотемпературної поверхні нагріву 2. Через перехідний газохід 3 до конвективної шахти прилягає шахта осушення димових газів 4 і газохід вхідної ступені низькотемпературної поверхні 5. В верхній частині шахти осушувана газів розміщений колектор подачі конденсату 6 і (19) UA (11) 40591 (13) U (21) a200710185 (22) 12.09.2007 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ГУТ ПИЛИП ОМЕЛЯНОВИЧ, UA, МИСАК ЙОСИФ СТЕПАНОВИЧ, UA, ЗАЯЦЬ МАРІЯ ФЕДОРІВНА, UA, ТИМОФЄЄВ ІГОР ЛЕОНІДОВИЧ, UA, МИСАК ІГОР ВАСИЛЬОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЛЬВІВОРГРЕС", UA, НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA (56) UA 52703, F23L15/00, 15.01.2003 DE 3205331, B01D53/26, 25.08.1983 GB 2008432, B01D50/00, 06.06.1979 JP 7151476, F28B9/08, 16.06.1995 3 40591 шар кулькової набивки 7. В нижній частині шахти осушувана розміщена ємність збирання конденсату 8. Схема очистки, регенерації і охолодження конденсату включає бак відстійник 9, фільтр грубої очистки 10, водо-повітряний калорифер 11 і циркуляційну помпу 12. До баку відстійника підключені лінії ємності нейтралізуючого лугу 13 і ємності підживлюючого конденсату 14. При роботі котла димові гази поступають в шахту осушувача 4, проходять шар кулькової набивки 7, омиваючий (поданим по протитечійній схемі) конденсатом і, опускним газоходом шахти вхідної ступені низькотемпературної поверхні, направляється в димову трубу. Конденсат, що поглинає вологу димових газів, циркулює по замкненому контуру, проходячи відстій від грубих частинок, фільтрацію і віддаючи в калорифері 11 отримане від димових газів тепло повітрю, що йде на горіння в котел. Комп’ютерна верстка А. Рябко 4 В баку-відстійнику 9 проходить нейтралізація лугами частково увібраної з димових газів сірчаної кислоти і підживлення втрат конденсату в схемі циркуляції. Застосування осушення димових газів дозволяє знизити їх вологовміст перед останньою ступінню низькотемпературної поверхні нагріву і приводить до зменшення температури початку конденсації пари сірчаної кислоти. Підвищення економічності роботи котла при захисті низькотемпературних поверхонь нагріву даним способом досягається за рахунок ліквідації поточних експлуатаційних затрат на введені присадки, покращення теплопередачі від димових газів, використання тепла, відібраного конденсатом в осушувачі, і зниження швидкості корозії металу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
