Газовий пальник
Номер патенту: 40690
Опубліковано: 27.04.2009
Автори: Матвієнков Сергій Анатолійович, Рогов Леонід Миколайович, Артюхов Микола Миколайович, Хромушин Борис Володимирович, Сирота Володимир Ілліч, Зайка Володимир Якович
Формула / Реферат
1. Газовий пальник, що включає коаксіально розташовані повітроподавальний і газоподавальний трубопроводи, який відрізняється тим, що газоподавальний трубопровід оснащений головкою-наконечником, виконаним у вигляді циліндричного сопла із зовнішнім нарізним сполученням з вбудованим по центру циліндричним завихрювачем, при цьому сопло виконане із зовнішньою конічною поверхнею, а із внутрішнього боку, з боку завихрювача, внутрішня поверхня сопла виконана у вигляді кульового пояса, що утворює зазор між кульовим поясом і зовнішньою конічною поверхнею завихрювача.
2. Газовий пальник за п. 1, який відрізняється тим, що зазор між соплом і завихрювачем виконаний регульованим за рахунок змінних втулок.
Текст

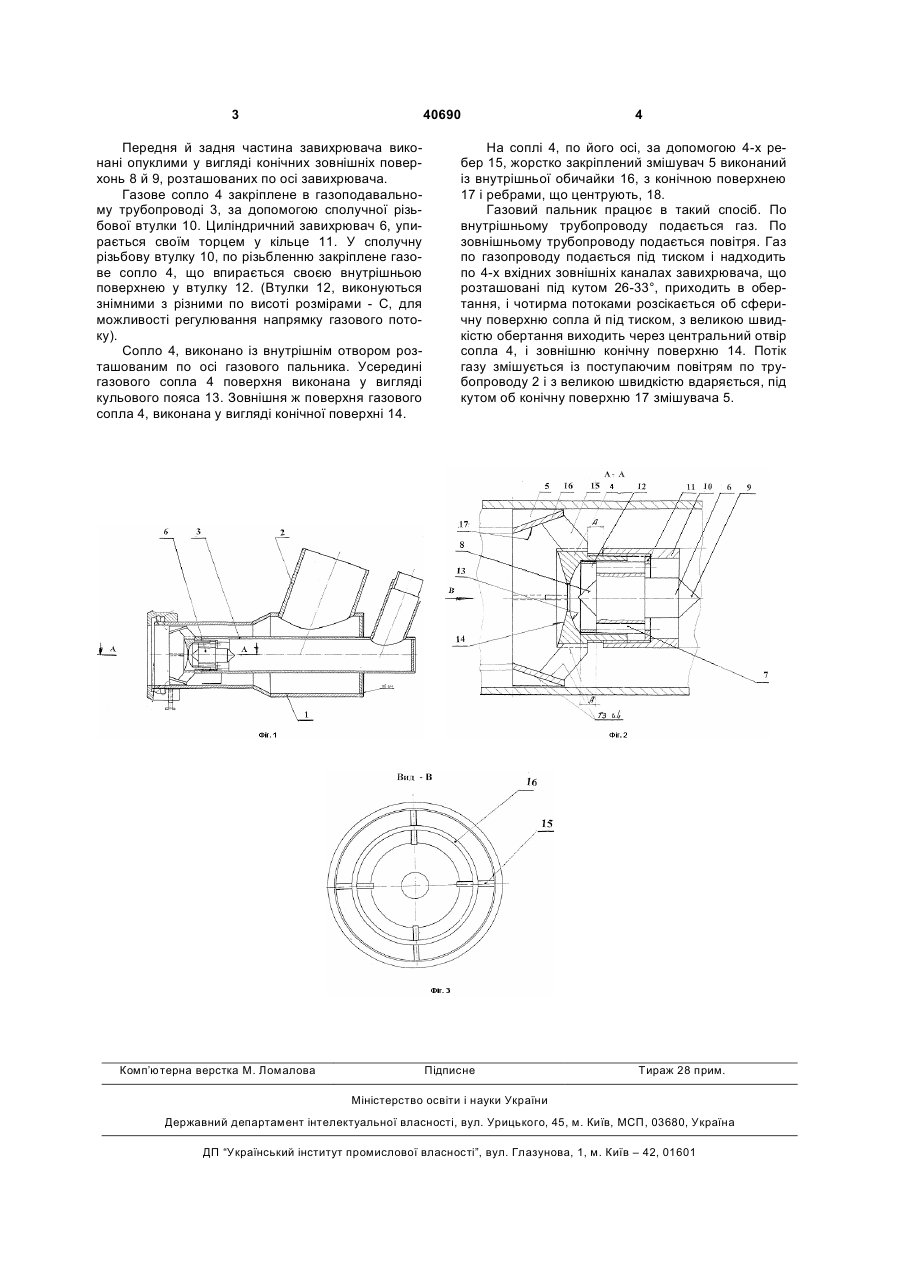

1. Газовий пальник, що включає коаксіально розташовані повітроподавальний і газоподаваль 3 40690 Передня й задня частина завихрювача виконані опуклими у вигляді конічних зовнішніх поверхонь 8 й 9, розташованих по осі завихрювача. Газове сопло 4 закріплене в газоподавальному трубопроводі 3, за допомогою сполучної різьбової втулки 10. Циліндричний завихрювач 6, упирається своїм торцем у кільце 11. У сполучну різьбову втулку 10, по різьбленню закріплене газове сопло 4, що впирається своєю внутрішньою поверхнею у втулку 12. (Втулки 12, виконуються знімними з різними по висоті розмірами - С, для можливості регулювання напрямку газового потоку). Сопло 4, виконано із внутрішнім отвором розташованим по осі газового пальника. Усередині газового сопла 4 поверхня виконана у вигляді кульового пояса 13. Зовнішня ж поверхня газового сопла 4, виконана у вигляді конічної поверхні 14. Комп’ютерна верстка М. Ломалова 4 На соплі 4, по його осі, за допомогою 4-х ребер 15, жорстко закріплений змішувач 5 виконаний із внутрішньої обичайки 16, з конічною поверхнею 17 і ребрами, що центрують, 18. Газовий пальник працює в такий спосіб. По внутрішньому трубопроводу подається газ. По зовнішньому трубопроводу подається повітря. Газ по газопроводу подається під тиском і надходить по 4-х вхідних зовнішніх каналах завихрювача, що розташовані під кутом 26-33°, приходить в обертання, і чотирма потоками розсікається об сферичну поверхню сопла й під тиском, з великою швидкістю обертання виходить через центральний отвір сопла 4, і зовнішню конічну поверхню 14. Потік газу змішується із поступаючим повітрям по трубопроводу 2 і з великою швидкістю вдаряється, під кутом об конічну поверхню 17 змішувача 5. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner
Автори англійськоюMatvienkov Serhii Anatoliiovych, Syrota Volodymyr Illich, Rohov Leonid Mykolaiovych, Artiukhov Mykola Mykolaiovych, Khromushyn Borys Volodymyrovych, Zaika Volodymyr Yakovych
Назва патенту російськоюГазовая горелка
Автори російськоюМатвиенков Сергей Анатольевич, Сырота Владимир Ильич, Рогов Леонид Николаевич, Артюхов Николай Николаевич, Хромушин Борис Владимирович, Зайка Владимир Яковлевич
МПК / Мітки
МПК: F23D 14/00
Код посилання
