Плазмовокисневий різак
Номер патенту: 40689
Опубліковано: 27.04.2009
Автори: Батранча Олександр Георгійович, Чугунов Леонід Федорович
Формула / Реферат
Плазмовокисневий різак, що містить корпус, в якому установлені катод, змішувальна камера, сопло-анод, який відрізняється тим, що на зовнішній поверхні анода закріплене кільце, до якого приєднані гвинтові механізми у вигляді двох хомутів з гвинтами, через які проходять трубочки, що подають кисень, а проміж хомутів розташована накладка, яка закріплена до кільця, яке прикріплене до корпусу сопла-анода.
Текст

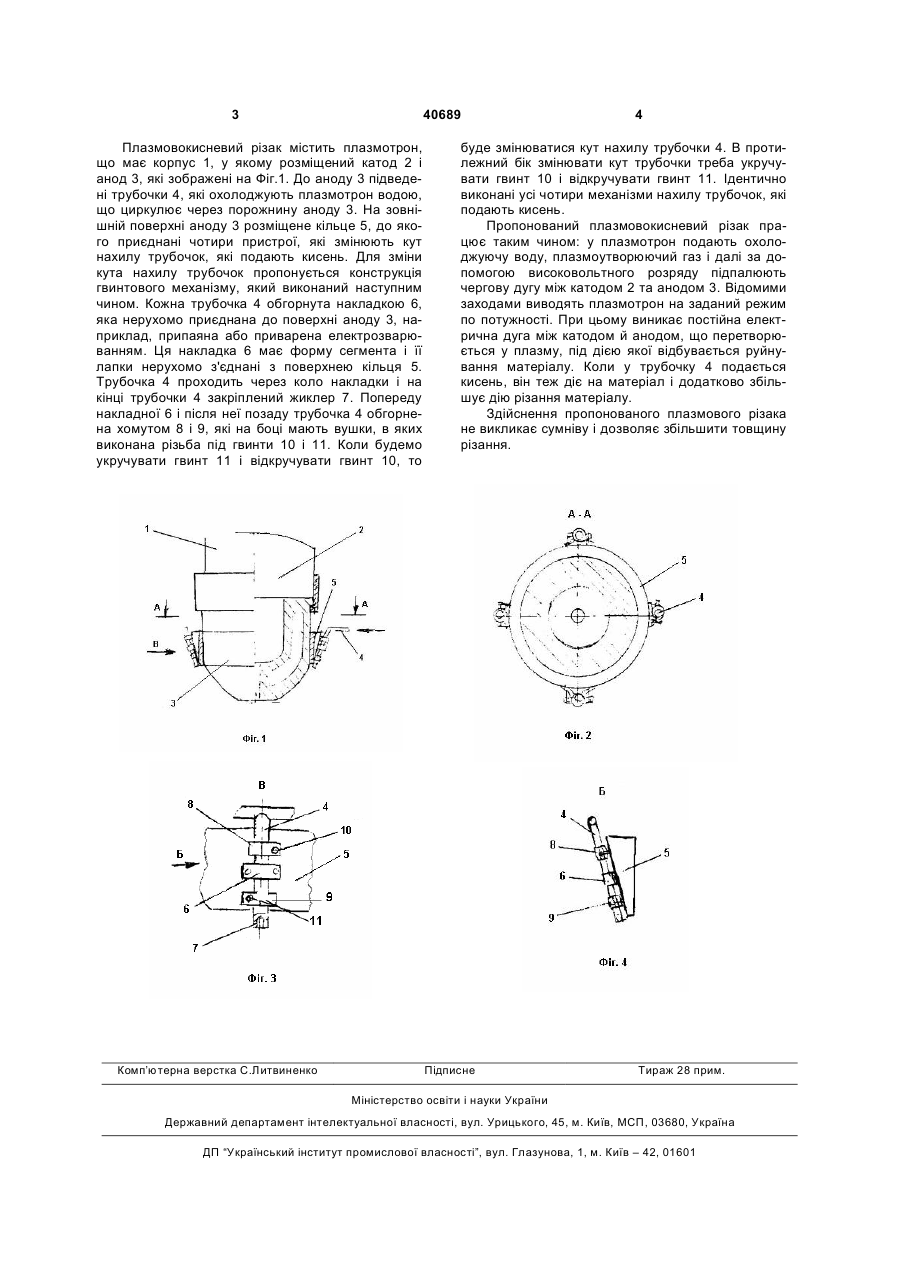

Плазмовокисневий різак, що містить корпус, в якому установлені катод, змішувальна камера, 3 40689 Плазмовокисневий різак містить плазмотрон, що має корпус 1, у якому розміщений катод 2 і анод 3, які зображені на Фіг.1. До аноду 3 підведені трубочки 4, які охолоджують плазмотрон водою, що циркулює через порожнину аноду 3. На зовнішній поверхні аноду 3 розміщене кільце 5, до якого приєднані чотири пристрої, які змінюють кут нахилу трубочок, які подають кисень. Для зміни кута нахилу трубочок пропонується конструкція гвинтового механізму, який виконаний наступним чином. Кожна трубочка 4 обгорнута накладкою 6, яка нерухомо приєднана до поверхні аноду 3, наприклад, припаяна або приварена електрозварюванням. Ця накладка 6 має форму сегмента і її лапки нерухомо з'єднані з поверхнею кільця 5. Трубочка 4 проходить через коло накладки і на кінці трубочки 4 закріплений жиклер 7. Попереду накладної 6 і після неї позаду трубочка 4 обгорнена хомутом 8 і 9, які на боці мають вушки, в яких виконана різьба під гвинти 10 і 11. Коли будемо укручувати гвинт 11 і відкручувати гвинт 10, то Комп’ютерна верстка C.Литвиненко 4 буде змінюватися кут нахилу трубочки 4. В протилежний бік змінювати кут трубочки треба укручувати гвинт 10 і відкручувати гвинт 11. Ідентично виконані усі чотири механізми нахилу трубочок, які подають кисень. Пропонований плазмовокисневий різак працює таким чином: у плазмотрон подають охолоджуючу воду, плазмоутворюючий газ і далі за допомогою високовольтного розряду підпалюють чергову дугу між катодом 2 та анодом 3. Відомими заходами виводять плазмотрон на заданий режим по потужності. При цьому виникає постійна електрична дуга між катодом й анодом, що перетворюється у плазму, під дією якої відбувається руйнування матеріалу. Коли у трубочку 4 подається кисень, він теж діє на матеріал і додатково збільшує дію різання матеріалу. Здійснення пропонованого плазмового різака не викликає сумніву і дозволяє збільшити товщину різання. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlasma-oxygen cutter
Автори англійськоюChuhunov Leonid Fedorovych, Batrancha Oleksandr Heorhiiovych
Назва патенту російськоюПлазменнокислородный резак
Автори російськоюЧугунов Леонид Федорович, Батранча Александр Георгиевич
МПК / Мітки
МПК: B23K 10/00
Мітки: плазмовокисневий, різак
