Спосіб гідростатичного зважування

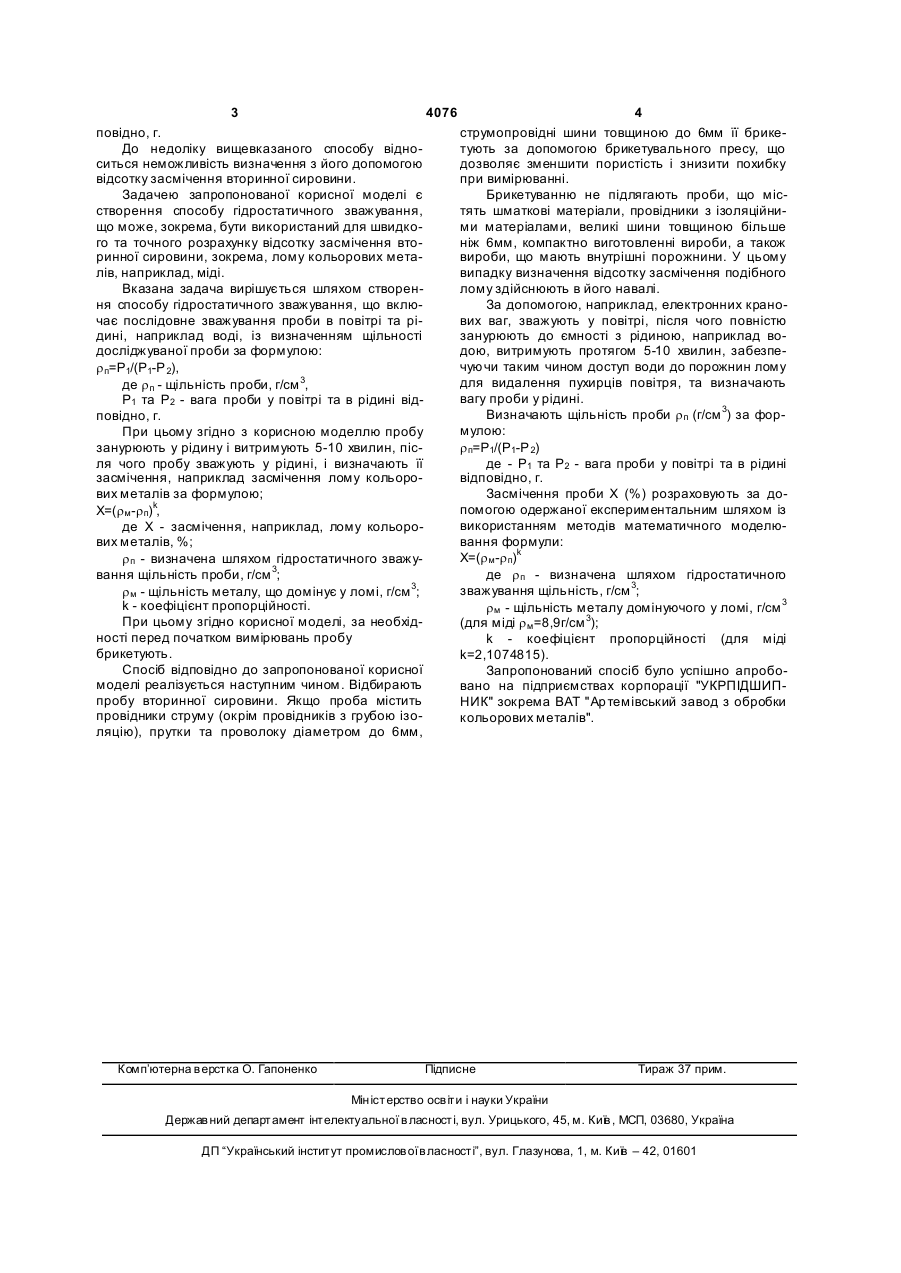

1. Спосіб гідростатичного зважування, що полягає у послідовному зважуванні проби в повітрі, та рідині, наприклад, воді із визначенням щільності досліджуваної проби за формулою: r п = P1 /(P1 - P2 ) , який відрізняється тим, що пробу занурюють у рідину і витримують 5-10 хвилин після чого зважують у рідині, і визначають засмічення, наприклад, лому кольорових металів, за формулою: де r п - щільність проби, г/см 3, P1 та P2 - вага проби у повітрі та в рідині відповідно, г. k - коефіцієнт пропорційності. 2. Спосіб за п. 1, який відрізняється тим, що за необхідності перед початком вимірювань пробу брикетують. Корисна модель належить до сфери вимірювальної техніки і може бути використана, зокрема, у металургійній промисловості для визначення показників сировини, в т.ч. вторинної, наприклад, відсотку засмічення в ломі кольорових металів, що надходить на переплавку. Під засміченням вторинної сировини розуміють наявність у ній супутніх (баластни х) складових, що не мають промислової цінності і повинні бути вилучені для одержання після переробки якісної продукції. До самих розповсюджених видів засмічення належить ізоляція кабельнопровідникової продукції, окисли, провідники струму з грубим шаром окалини, волога, масло тощо. Слід підкреслити, що визначення відсотку засмічення у вторинній сировині є досить важливою та актуальною проблемою, з огляду на те, що залежно від його величини підприємствомпереробником встановлюється закупівельна ціна на вищевказану сировину. Традиційно відсоток засмічення на подібних виробництвах визначається відповідальним за одержання вантажу вторинної сировини, шляхом відбору певної кількості проб необхідної ваги, у порядку визначеному типовими умовами або галузевими стандартами, з подальшим візуальним визначенням даного показника за допомогою спе ціальних стендів зразків лому. При цьому значення відсотку засмічення найбільш розповсюджених зразків вторинної сировини для таких стендів визначають у лабораторії традиційним ваговим способом. До основних недоліків вищевказаного способу можна віднести його низькі продуктивність, точність та ефективність вимірювань, що, передусім, пов'язані із суб'єктивним фактором. Також існує низка фізико-хімічних способів визначення вмісту промислової складової лому. Однак з причини неоднорідності вторинної сировини їх використання не дає чіткого уявлення про відсоток засмічення лому. Крім того подібні способи є досить дорогими та трудомісткими, що не дозволяє використовувати їх в оперативному режимі прийому сировини. З рівня техніки (Кивилис С.С., Техника измерения плотности жидкостей и твердых тел, М., 1959, гл.4) відомий спосіб визначення щільності твердих тіл на основі закону Ар хімеда, що полягає у зважуванні досліджуваної проби у повітрі та в рідині. При цьому щільність проби обчислюють за формулою: r п=P1/(P1-P 2), де r п - щільність проби, г/см 3, Р1 та Р2 - вага проби у повітрі та в рідині від X = ( rм - rп ) k , (19) UA (11) 4076 (13) U де X - засмічення, наприклад, лому кольорових металів, %; r п - визначена шляхом гідростатичного зважування щільність проби, г/см 3; r м - щільність металу, що домінує у ломі, г/см 3 ; 3 4076 4 повідно, г. струмопровідні шини товщиною до 6мм її брикеДо недоліку вищевказаного способу віднотують за допомогою брикетувального пресу, що ситься неможливість визначення з його допомогою дозволяє зменшити пористість і знизити похибку відсотку засмічення вторинної сировини. при вимірюванні. Задачею запропонованої корисної моделі є Брикетуванню не підлягають проби, що місстворення способу гідростатичного зважування, тять шматкові матеріали, провідники з ізоляційнищо може, зокрема, бути використаний для швидкоми матеріалами, великі шини товщиною більше го та точного розрахунку відсотку засмічення втоніж 6мм, компактно виготовленні вироби, а також ринної сировини, зокрема, лому кольорових метавироби, що мають внутрішні порожнини. У цьому лів, наприклад, міді. випадку визначення відсотку засмічення подібного Вказана задача вирішується шляхом створенлому здійснюють в його навалі. ня способу гідростатичного зважування, що вклюЗа допомогою, наприклад, електронних краночає послідовне зважування проби в повітрі та рівих ваг, зважують у повітрі, після чого повністю дині, наприклад воді, із визначенням щільності занурюють до ємності з рідиною, наприклад водосліджуваної проби за формулою: дою, витримують протягом 5-10 хвилин, забезпечуючи таким чином доступ води до порожнин лому r п=P1/(P1-P 2), для видалення пухирців повітря, та визначають де r п - щільністьпроби, г/см 3, вагу проби у рідині. Р1 та Р2 - вага проби у повітрі та в рідині відВизначають щільність проби r п (г/см 3) за форповідно, г. мулою: При цьому згідно з корисною моделлю пробу занурюють у рідину і витримують 5-10 хвилин, пісr п=P1/(P1-P 2) ля чого пробу зважують у рідині, і визначають її де - P1 та Р2 - вага проби у повітрі та в рідині засмічення, наприклад засмічення лому кольоровідповідно, г. вих металів за формулою; Засмічення проби X (%) розраховують за допомогою одержаної експериментальним шляхом із Х=(r м -r п)k, використанням методів математичного моделюде X - засмічення, наприклад, лому кольорових металів, %; вання формули: Х=(r м -r п)k r п - визначена шляхом гідростатичного зважу3 вання щільність проби, г/см ; де r п - визначена шляхом гідростатичного зважування щільність, г/см 3; r м - щільність металу, що домінує у ломі, г/см 3; k - коефіцієнт пропорційності. r м - щільність металу домінуючого у ломі, г/см 3 При цьому згідно корисної моделі, за необхід(для міді r м =8,9г/см 3); ності перед початком вимірювань пробу k - коефіцієнт пропорційності (для міді брикетують. k=2,1074815). Спосіб відповідно до запропонованої корисної Запропонований спосіб було успішно апробомоделі реалізується наступним чином. Відбирають вано на підприємствах корпорації "УКРПІДШИПпробу вторинної сировини. Якщо проба містить НИК" зокрема ВАТ "Ар темівський завод з обробки провідники струму (окрім провідників з грубою ізокольорових металів". ляцію), прутки та проволоку діаметром до 6мм, Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
