Горизонтально замкнений скребковий конвеєр

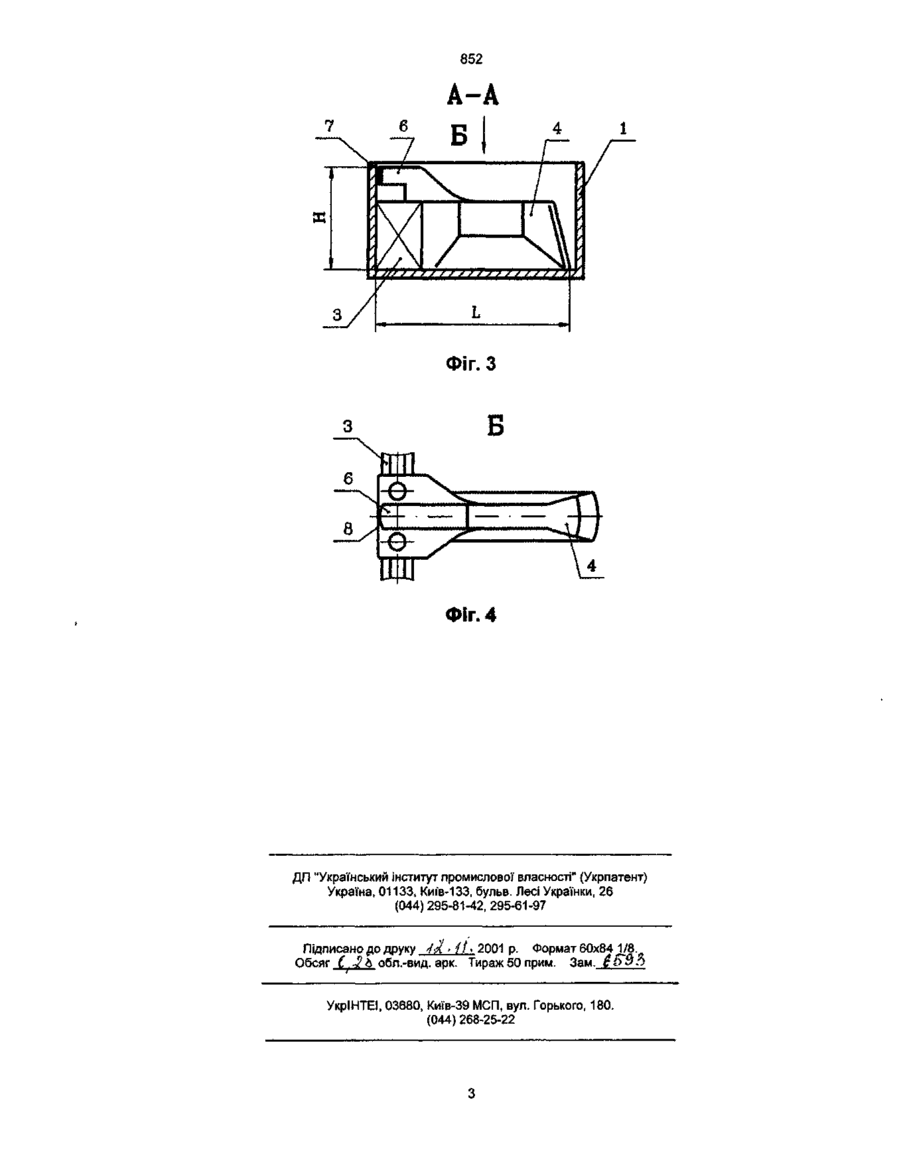

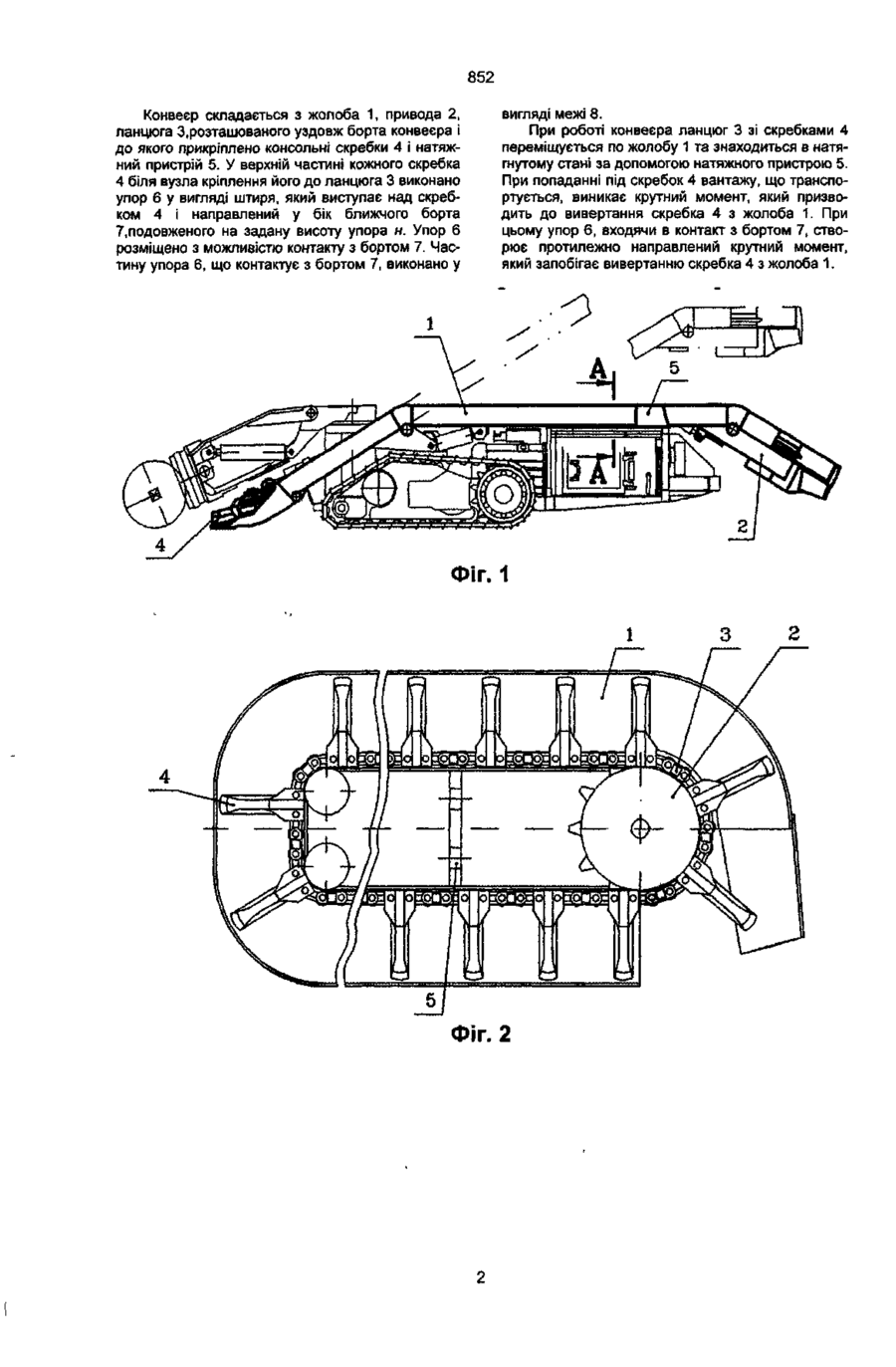

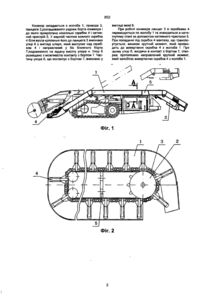

1. Горизонтально замкнений скребковий конвеєр, що включає жолоб, привід, ланцюг, розташований в жолобі вздовж борту конвеєра і до яко го прикріплено консольні скребки, який відрізняється тим, що в верхній частині кожного скребка біля вузла кріплення його до ланцюга виконано упор у вигляді штиря, який виступає над скребком і направлений у бік ближчого борту, подовженого на задану висоту упора для запобігання повороту скребка навколо вузла кріплення його до ланцюга при попаданні матеріалу, що транспортується, під скребок. 2. Конвеєр за п. 1, який відрізняється тим, що упор розміщено з можливістю контакту з бортом. 3. Конвеєр за п. 1 або 2, який відрізняється тим, що частину упора, яка контактує з бортом, виконано у вигляді межі. Корисна модель стосується конвеєрів, що використовуються в гірничій промисловості, зокрема, конвеєрів для гірничопрохідницьких машин. Є горизонтально замкнені скребкові конвеєри з консольними скребками, застосовувані на прохідницьких комбайнах ПК-ЗМ /Росія/ і МК2А фірми "Доско" /Базер Л.И. и др. Проходческие комбайны: М.: Недра, 1974, с 25, рис. 12; с. 39. рис. 25; с. 42. рис. 29/. Конструкція цих конвеєрів передбачає захист скребків від підняття та заклинювання бортом, розташованим над ланцюгом в горизонтальній площині. Такі варіанти недостатньо захищають скребки від вивертання і заклинювання, що знижує продуктивність конвеєра. Найбільш близьким до пропонованого за технічною суттю і результатом, що досягається, є конвеєр прохідницького комбайна за авт. св. СРСР № 881313, кл Е21 С 27/24. 1978, що включає ланцюг, консольні скребки, жолоб з виступаючим бортом над ланцюгом, розташованим в горизонтальній площині. Недоліком указаного конвеєра є те, що при попаданні під скребок матеріалу, який транспортується, є можливим заклинювання скребка між дном жолоба і виступаючим бортом над ланцюгом, розташованим в горизонтальній площині. Крім того, указаний вище борт зменшує корисну ширину конвеєра. Задачею корисної моделі є створення горизонтально замкненого скребкового конвеєра, в якому за рахунок зміни форми і конструкції скребка виключаються вивертання та заклинювання скребків конвеєра. Поставлена задача вирішена таким чином: горизонтально замкнений скребковий конвеєр, який включає жолоб, привод, ланцюг, розташований уздовж борта конвеєра і до якого прикріплено консольні скребки, згідно з корисною моделлю, у верхній частині кожного скребка і вузла кріплення його до ланцюга виконано упор у вигляді штиря, який виступає над скребками і направлений у бік ближчого борта, подовженого на задану висоту упора. Висота упора, що пропонується, H/0.5L, де L - довжина скребка. Таке співвідношення між висотою упора і довжиною скребка запобігає повороту скребка навколо вузла кріплення його до ланцюга при попаданні матеріалу, що транспортується,під скребок. Упор розміщено з можливістю контакту з бортом. Частину упора, що контактує з бортом, виконано у вигляді межі. Така конструкція виключає вивертання і заклинювання скребків, крім того, забезпечує збільшення корисної' ширини жолоба конвеєра. На фіг. 1 зображено машину, на якій розміщено горизонтально замкнений скребковий конвеєр /вид збоку/; на фіг. 2 - вид зверху на горизонтально замкнений скребковий конвеєр.на фіг. З - переріз А-А на фіг. 1; на фіг 4 - вид вверху на скребок з упором. со CM ю 00 о> 852 Конвеєр складається з жолоба 1, привода 2, ланцюга 3,розташованого уздовж борта конвеєра і до якого прикріплено консольні скребки 4 і натяжний пристрій 5. У верхній частині кожного скребка 4 біля вузла кріплення його до ланцюга 3 виконано упор 6 у вигляді штиря, який виступає над скребком 4 і направлений у бік ближчого борта 7,подовженого на задану висоту упора н. Упор 6 розміщено з можливістю контакту з бортом 7. Частину упора 6, що контактує з бортом 7, виконано у вигляді межі 8. При роботі конвеєра ланцюг 3 зі скребками 4 переміщується по жолобу 1 та знаходиться в натягнутому стані за допомогою натяжного пристрою 5. При попаданні під скребок 4 вантажу, що транспортується, виникає крутний момент, який призводить до вивертання скребка 4 з жолоба 1. При цьому упор 6, входячи в контакт з бортом 7, створює протилежно направлений крутний момент, який запобігає вивертанню скребка 4 з жолоба 1. Фіг. 1 Фіг. 2 Фіг. З Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку 4Л - 1І > 2001 р. Формат 60x84 Д/8. Обсяг С.-3.& обл.-вид. арк. Тираж 50 прим. Зам. £t9' УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
