Апарат для культивування клітин
Номер патенту: 40833
Опубліковано: 27.04.2009
Автори: Мельник Вікторія Миколаївна, Тривайло Михайло Семенович, Кривець Олексій Олександрович, Савченко Ольга Василівна, Карачун Володимир Володимирович
Формула / Реферат
Апарат для культивування клітин, що містить вертикально розташований циліндричний корпус з кришкою і технологічними патрубками, перемішуючий пристрій у вигляді стержня з диском із магнітного матеріалу, а також привод стержня у формі рівномірно розташованих по колу над торцем диска послідовно підключених до джерела живлення електромагнітів, який відрізняється тим, що стержень шарнірно приєднаний до центра кришки, а кришка виконана із немагнітного матеріалу.
Текст

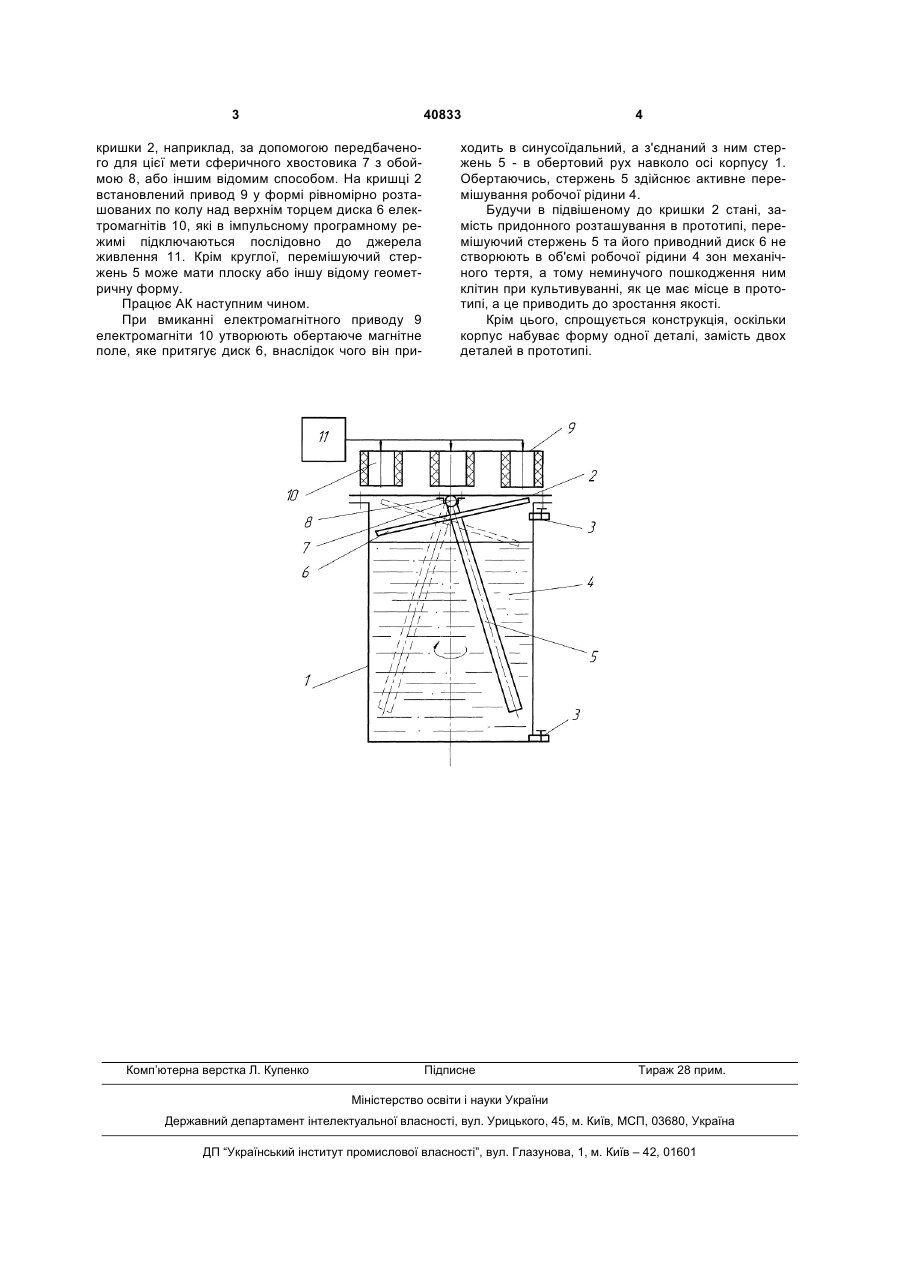

Апарат для культивування клітин, що містить вертикально розташований циліндричний корпус з кришкою і технологічними патрубками, перемішуючий пристрій у вигляді стержня з диском із магнітного матеріалу, а також привод стержня у формі рівномірно розташованих по колу над торцем диска послідовно підключених до джерела живлення електромагнітів, який відрізняється тим, що стержень шарнірно приєднаний до центра кришки, а кришка виконана із немагнітного матеріалу. (19) (21) u200813845 (22) 01.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, UA, КРИВЕЦЬ ОЛЕКСІЙ ОЛЕКСАНДРОВИЧ, UA, САВЧЕНКО ОЛЬГА ВАСИЛІВНА, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40833 кришки 2, наприклад, за допомогою передбаченого для цієї мети сферичного хвостовика 7 з обоймою 8, або іншим відомим способом. На кришці 2 встановлений привод 9 у формі рівномірно розташованих по колу над верхнім торцем диска 6 електромагнітів 10, які в імпульсному програмному режимі підключаються послідовно до джерела живлення 11. Крім круглої, перемішуючий стержень 5 може мати плоску або іншу відому геометричну форму. Працює АК наступним чином. При вмиканні електромагнітного приводу 9 електромагніти 10 утворюють обертаюче магнітне поле, яке притягує диск 6, внаслідок чого він при Комп’ютерна верстка Л. Купенко 4 ходить в синусоїдальний, а з'єднаний з ним стержень 5 - в обертовий рух навколо осі корпусу 1. Обертаючись, стержень 5 здійснює активне перемішування робочої рідини 4. Будучи в підвішеному до кришки 2 стані, замість придонного розташування в прототипі, перемішуючий стержень 5 та його приводний диск 6 не створюють в об'ємі робочої рідини 4 зон механічного тертя, а тому неминучого пошкодження ним клітин при культивуванні, як це має місце в прототипі, а це приводить до зростання якості. Крім цього, спрощується конструкція, оскільки корпус набуває форму одної деталі, замість двох деталей в прототипі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for cultivation of cells
Автори англійськоюTryvailo Mykhailo Semenovych, Karachun Volodymyr Volodymyrovych, Melnyk Viktoriia Mykolaivna, Kryvets Oleksii Oleksandrovych, Savchenko Olga Vasylievna
Назва патенту російськоюАппарат для культивирования клеток
Автори російськоюТрывайло Михаил Семенович, Карачун Владимир Владимирович, Мельник Виктория Николаевна, Кривец Алексей Александрович, Савченко Ольга Васильевна
МПК / Мітки
МПК: C12M 3/00
Мітки: культивування, клітин, апарат
