Енергосистема

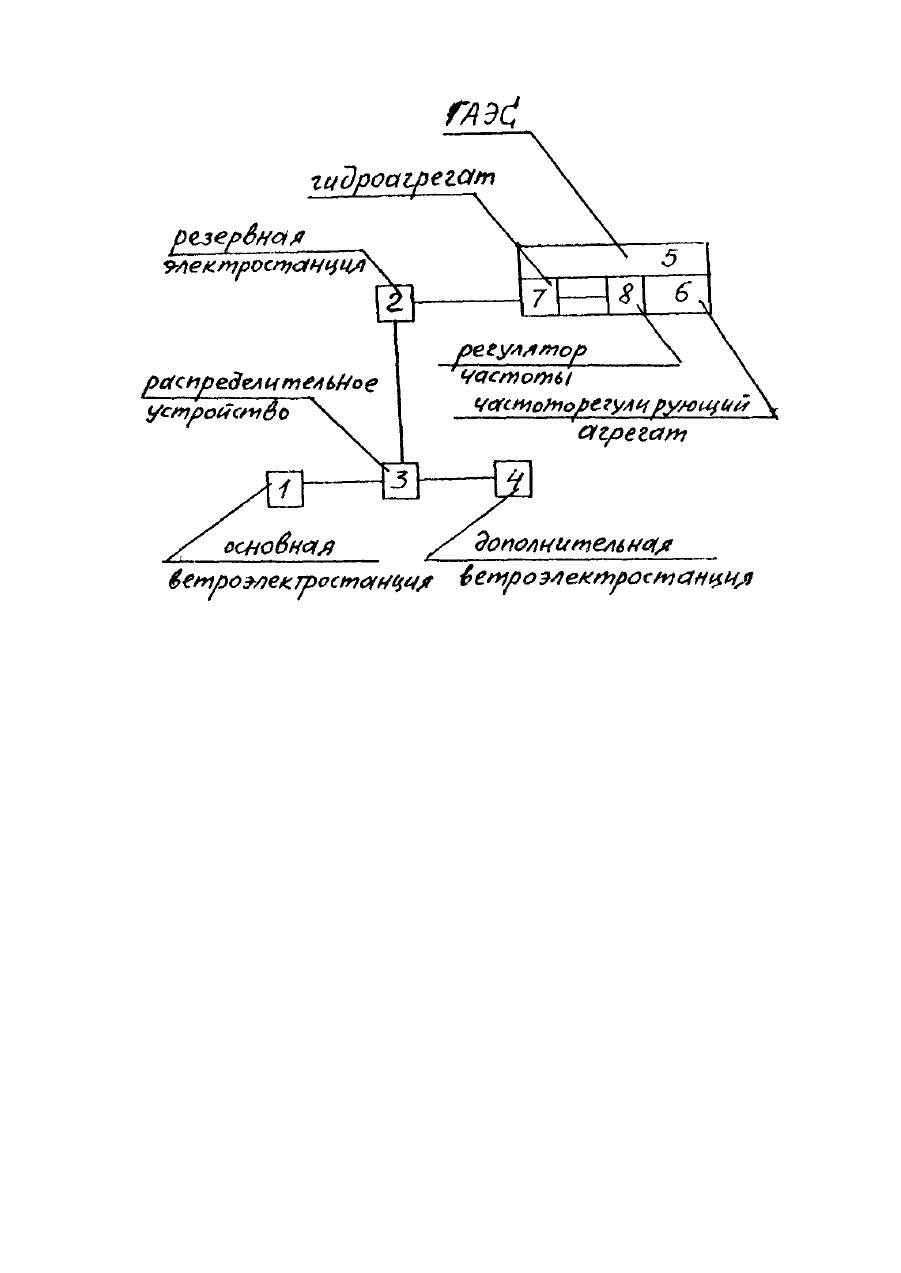

Изобретение относится к энергетике и может быть использовано для производства электроэнергии с использованием энергии ветрового потока. Известна энергосистема, содержащая ветроэлектростанцию и резервную аккумуляторную батарею [1]. Недостатком такой энергосистемы является низкая экономичность в связи с невысокой величиной мощности ветроэлектростанции вследствие небольшой величины емкости аккумуляторной батареи. Известна энергосистема, содержащая ветроэлектростанцию (ВЭС), резервную дизельную электростанцию (ДЭС), связанные распределительным устройством [2]. Ее недостаток является невысокий, к.п.д. вследствие дополнительного расхода топлива на резервной дизельной электростанции из-за небольшого времени использования максимальной мощности ВЭС, величина которой у ДЭС не может быть меньшей максимальной мощности нагрузки энергосистемы. В основу изобретения поставлена задача создать энергосистему с повышенным к.п.д, благодаря уменьшению удельного расхода топлива на производство электроэнергии в энергосистеме и уменьшению величины резервной мощности в ней. Задача решена тем, что энергосистема, содержащая основную ветроэлектростанцию и резервную электростанцию, связанные распределительным устройством, снабжена, по крайней мере, одной дополнительной ветроэлектростанцией, связанной с распределительным устройством, причем основная и дополнительная ветроэлектростанции расположены в местности с различными розами ветров. Резервная электростанция может быть снабжена гидроаккумулирующей электростанцией. Гидроаккумулирующая электростанция может быть снабжена, по крайней мере, одним частоторегулирующим агрегатом. На чертеже представлена блок-схема энергосистемы, Энергосистема содержит основную ветроэлектростанцию 1, резервную электростанцию 2, связанные распределительным устройством 3. Энергосистема снабжена дополнительной электростанцией 4, причем основная и дополнительная электростанции расположены в местности с различными розами ветров. Резервная электростанция 2 снабжена гидроаккумулирующей электростанцией 5 с не менее, чем одним частоторегулирующим агрегатом 6, выполненным в виде обратимого гидроагрегата 7, сообщенного с регулятором частоты 8. При уменьшении мощности ветроэлектростанций 1 вследствие изменения скорости ветра в месте ее установки покрытие графика нагрузок обеспечивает параллельно включенные электростанции 4, в месте установки которых большая скорость ветра. Это позволяет повысить к.п.д. энергосистемы вследствие уменьшения расхода топлива на резервной электростанции 2 на покрытие графика нагрузок энергосистемы и снизить величину резервной мощности в энергосистеме до величины, меньшей величины максимальной нагрузки энергосистемы. При повышении частоты в энергосистеме по сигналу регулятора 8 увеличивается загрузка агрегата 7 станции 5 в нагрузочном режиме с последующей выработкой им запасенной энергии по сигналу того же регулятора при снижении частоты в энергосистеме вследствие уменьшения мощности станции 1 и 4 в периоды снижения скорости ветра в местах их установки. Гидроаккумулирующая электростанция 5 в этом случае выполняет роль резервной электростанции 2. Это дополнительно позволит увеличить к.п.д. энергосистемы вследствие уменьшения расхода топлива на производство электроэнергии на резервной электростанции 2 и покрытие графика нагрузок энергосистемы, а также уменьшить величину ее резервной мощности.
