Пристрій для перемішування води у водоймищі

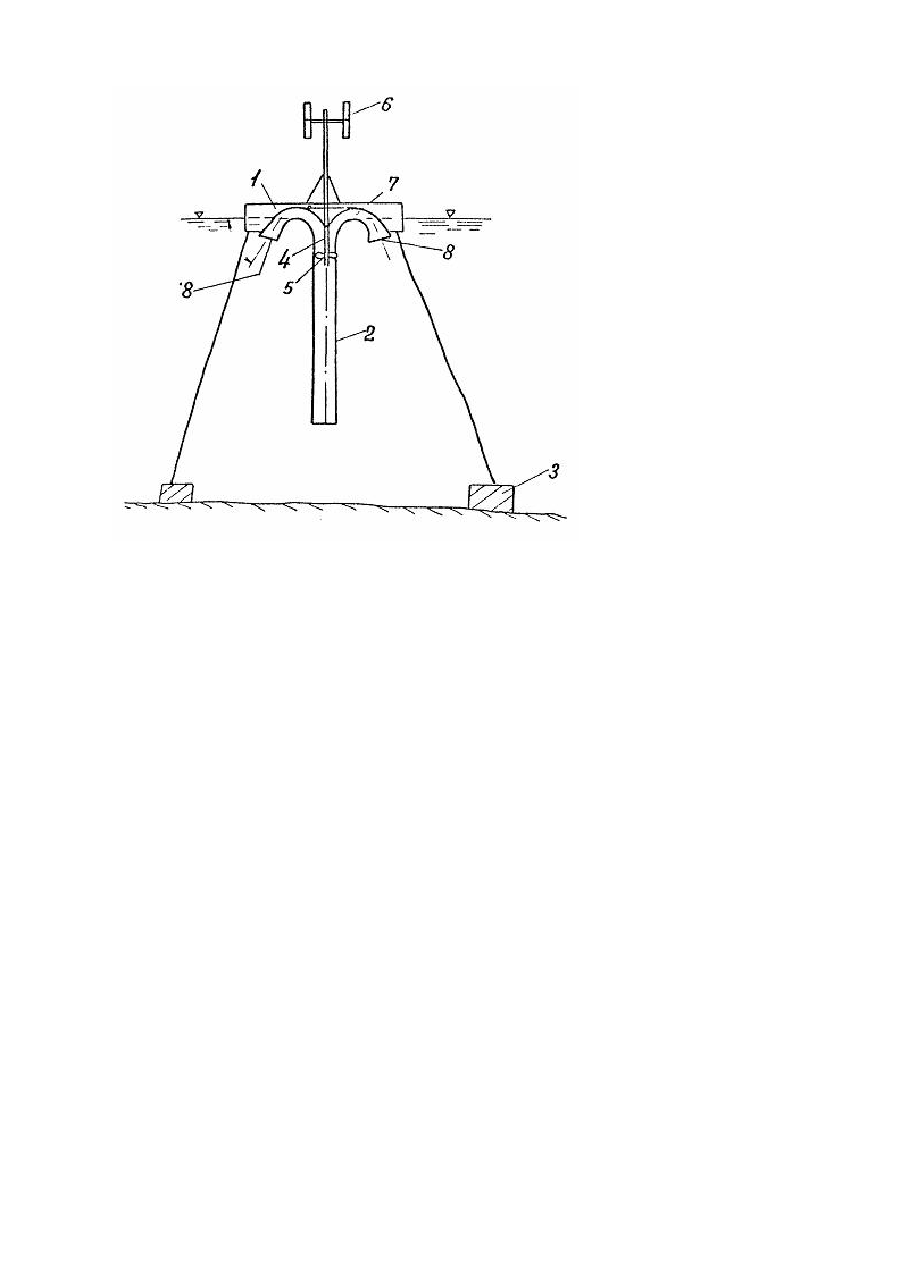

Изобретение относится к охране вод от загрязнения и может найти применение в водоемах различного назначения для улучшения качества воды в застойных зонах с низкой проточностью и недостаточным насыщением воды кислородом. Известно устройство для насыщения воды водоема кислородом, размещенное на понтоне и включающее вертикальную подъемную трубу с установленным внутри нее насосным колесом и крыльчаткой и двигатель, закрепленный на валу насосного колеса над верхним торцом трубы, выполненным перфорированным и размещенным над уровнем водоема. Недостатком этого устройства является то, что забор воды производится из ограниченной по объему зоны верхнего слоя, прилегающей к верхнему торцу вертикальной трубы, а подъем воды - из постоянной зоны нижнего слоя, что приводит к локализации процесса насыщения воды кислородом в основном объеме воды, прилегающем к устройству, и в результате к неравномерному насыщению воды в водоеме кислородом. В основу изобретения поставлена задача повышения равномерности распределения кислорода по объему водоема, в которой обеспечивается при подъеме воды из нижнего слоя заданное направление ее движения в верхнем слое с охватом более обширной зоны верхнего слоя, за счет чего происходит интенсификация процесса аэрации воды. Поставленная задача решается тем, что в устройстве, включающем установленный на понтоне двигатель с вертикальным валом и насосным колесом, размещенным в вертикальной трубе, закрепленной на понтоне, согласно изобретению, последняя снабжена изогнутыми трубами, одним концом закрепленными к ее верхнему торцу, а др угие концы труб расположены ниже уровня воды под острым углом к горизонту. Благодаря такому выполнению трубы суммарный напор, который надо преодолеть при подаче воды насосным колесом из нижних слоев водоема через трубу в вер хний слой водоема резко уменьшается и состоит из суммы потерь напора на входе, по длине трубы и в изогнуты х участках тр уб. С уммарные потери могут при этом составить 0,1-0,5 м. При таких небольших напорах можно резко увеличить подачу и объем перекачиваемой через устройство воды. На чертеже схематически изображено предлагаемое устройство. Устройство состоит из понтона 1, на котором закреплена вертикально расположенная труба 2. Понтон 1 гибко связан с размещенными на дне водоема пригрузками 3. Во внутренней полости трубы 2 по ее оси выполнен вал 4, на нижнем конце которого закреплено насосное колесо 5, соединенное с двигателем, выполненным, например, в виде ветроколеса 6. К верхнему торцу трубы закреплены изогнутые трубы 7 с выходными отверстиями 8, расположенными ниже уровня воды под острым углом к горизонту. Предлагаемое устройство работает следующим образом. Под действием ветра вращается ветроколесо 6 с валом 4 и насосным колесом 5. Благодаря этому вода из глубинных слоев водоема через нижний открытый конец трубы 2 насосным колесом подается в верхнюю часть трубы и далее в изогнутые трубы 7, где происходит захват воздуха, заполнение водой полости труб 7 и подача воды через отверстия 8 в верхний слой водоема. В зависимости от скорости ветра и соответственно скорости вращения ветроколеса и насос-колеса 5 изменяется производительность установки. Насосное колесо преодолевает напор, образующийся практически из суммы потерь напора на входе, по длине трубы и в изогнуты х тр уба х. Эта сумма потерь крайне мала и составит 0,1-0,5 м. Поэтому установка с ветроколесом, в качестве двигателя будет работать даже в условиях незначительной скорости ветра над водоемом, что в годовом разрезе приводит к резкому увеличению процесса водообмена и периода работы установки. Таким образом, предлагаемая установка обеспечивает интенсификацию процесса водообмена в водоеме. Она проста в эксплуатации, не требует затрат электроэнергии, работает автономно, причем период ее работы в годовом разрезе увеличивается за счет работы установки даже в усло виях незначительной скорости ветра над водоемом.
