Спосіб отримання насадки магнітного сепаратора
Номер патенту: 40857
Опубліковано: 27.04.2009
Автори: Горобець Оксана Юріївна, Дереча Дмитро Олександрович, Горобець Світлана Василівна
Формула / Реферат
Спосіб отримання насадки магнітного сепаратора, що включає формування нікелевих дендритних структур на поверхні залізної матриці, який відрізняється тим, що формують дендритні структури шляхом електрохімічного осадження нікелю на залізну матрицю в зовнішньому постійному магнітному полі.
Текст

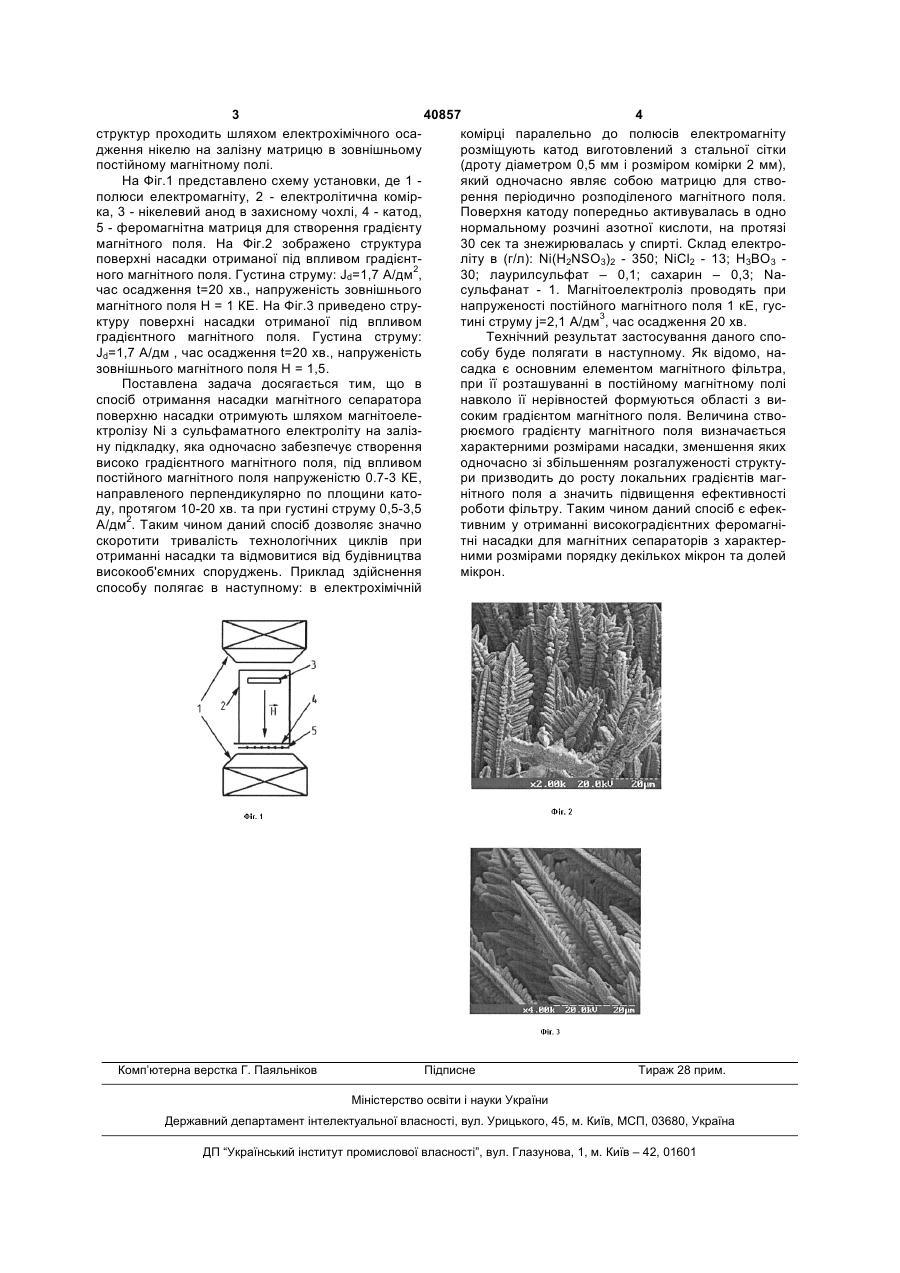

Спосіб отримання насадки магнітного сепаратора, що включає формування нікелевих дендритних структур на поверхні залізної матриці, який відрізняється тим, що формують дендритні структури шляхом електрохімічного осадження нікелю на залізну матрицю в зовнішньому постійному магнітному полі. (19) (21) u200813975 (22) 04.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ГОРОБЕЦЬ СВІТЛАНА ВАСИЛІВНА, UA, ГОРОБЕЦЬ ОКСАНА ЮРІЇВНА, UA, ДЕРЕЧА ДМИТРО ОЛЕКСАНДРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40857 4 структур проходить шляхом електрохімічного осакомірці паралельно до полюсів електромагніту дження нікелю на залізну матрицю в зовнішньому розміщують катод виготовлений з стальної сітки постійному магнітному полі. (дроту діаметром 0,5 мм і розміром комірки 2 мм), На Фіг.1 представлено схему установки, де 1 який одночасно являє собою матрицю для ствополюси електромагніту, 2 - електролітична коміррення періодично розподіленого магнітного поля. ка, 3 - нікелевий анод в захисному чохлі, 4 - катод, Поверхня катоду попередньо активувалась в одно 5 - феромагнітна матриця для створення градієнту нормальному розчині азотної кислоти, на протязі магнітного поля. На Фіг.2 зображено структура 30 сек та знежирювалась у спирті. Склад електроповерхні насадки отриманої під впливом градієнтліту в (г/л): Ni(H2NSO3)2 - 350; NiCl2 - 13; Н3ВО3 ного магнітного поля. Густина струму: Jd=1,7 А/дм2, 30; лаурилсульфат – 0,1; сахарин – 0,3; Naсульфанат - 1. Магнітоелектроліз проводять при час осадження t=20 хв., напруженість зовнішнього напруженості постійного магнітного поля 1 кЕ, гусмагнітного поля Н = 1 КЕ. На Фіг.3 приведено струтині струму j=2,1 А/дм3, час осадження 20 хв. ктуру поверхні насадки отриманої під впливом Технічний результат застосування даного споградієнтного магнітного поля. Густина струму: собу буде полягати в наступному. Як відомо, наJd=1,7 А/дм , час осадження t=20 хв., напруженість зовнішнього магнітного поля Н = 1,5. садка є основним елементом магнітного фільтра, при її розташуванні в постійному магнітному полі Поставлена задача досягається тим, що в навколо її нерівностей формуються області з виспосіб отримання насадки магнітного сепаратора поверхню насадки отримують шляхом магнітоелесоким градієнтом магнітного поля. Величина ствоктролізу Ni з сульфаматного електроліту на залізрюємого градієнту магнітного поля визначається характерними розмірами насадки, зменшення яких ну підкладку, яка одночасно забезпечує створення високо градієнтного магнітного поля, під впливом одночасно зі збільшенням розгалуженості структупостійного магнітного поля напруженістю 0.7-3 КЕ, ри призводить до росту локальних градієнтів магнаправленого перпендикулярно по площини катонітного поля а значить підвищення ефективності роботи фільтру. Таким чином даний спосіб є ефекду, протягом 10-20 хв. та при густині струму 0,5-3,5 тивним у отриманні високоградієнтних феромагніА/дм2. Таким чином даний спосіб дозволяє значно тні насадки для магнітних сепараторів з характерскоротити тривалість технологічних циклів при ними розмірами порядку декількох мікрон та долей отриманні насадки та відмовитися від будівництва мікрон. високооб'ємних споруджень. Приклад здійснення способу полягає в наступному: в електрохімічній Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing packing of magnetic separator
Автори англійськоюHorobets Svitlana Vasylivna, Horobets Oksana Yuriivna, Derecha Dmytro Oleksandrovych
Назва патенту російськоюСпособ получения насадки магнитного сепаратора
Автори російськоюГоробец Светлана Васильевна, Горобец Оксана Юрьевна, Дереча Дмитрий Александрович
МПК / Мітки
МПК: B03C 1/02, B01D 35/06
Мітки: отримання, магнітного, спосіб, сепаратора, насадки
