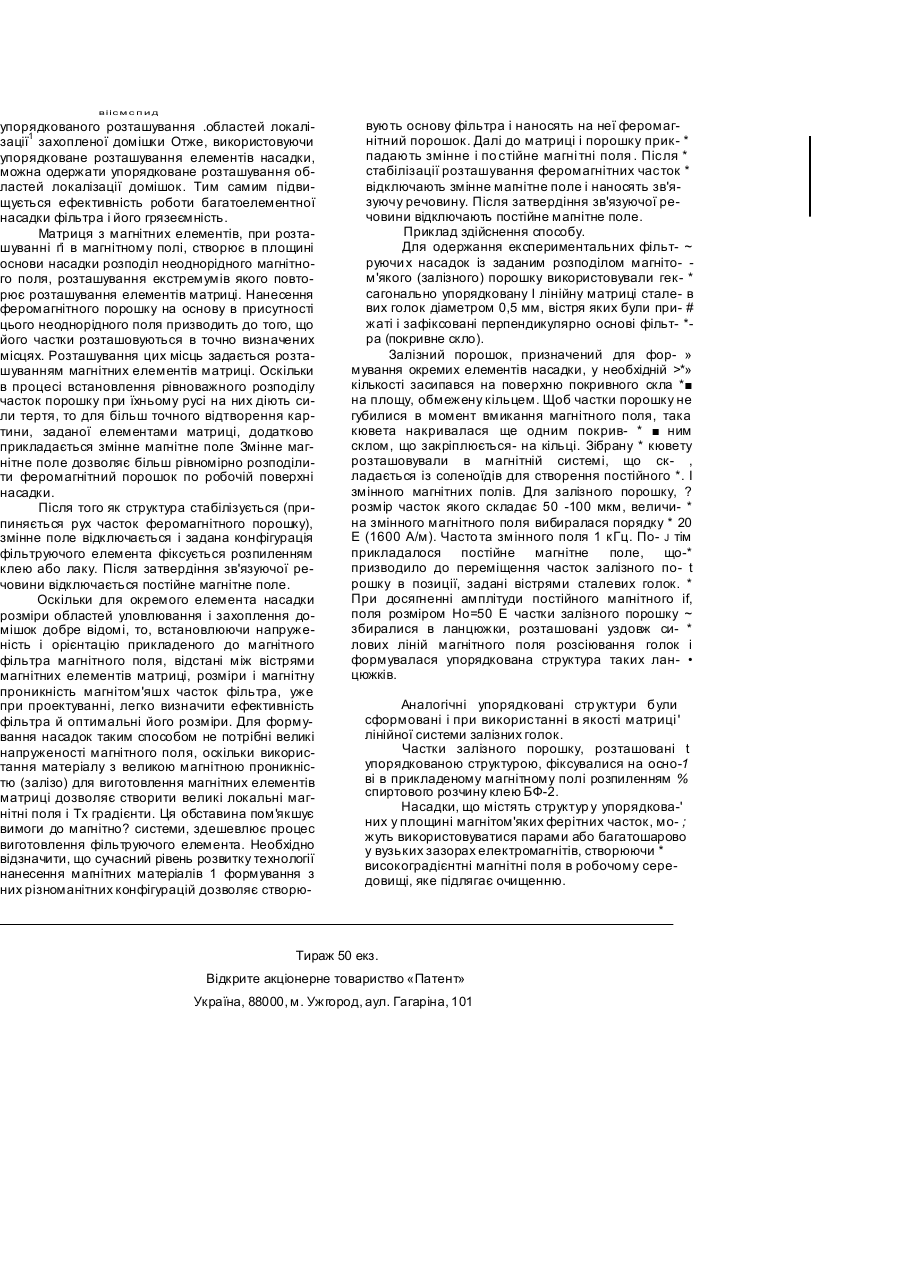

Спосіб отримання насадки магнітного фільтра, який включає нанесення феромагнітного порошку та адгезиву на основу фільтра в присутності зовнішнього магнітного поля визначеної амплітуди в напрямку, перпендикулярному лініям Індукції магнітного поля щодо поверхні основи, який відрізняється тим, що нанесення феромагнітного порошку проводять на основу фільтра, яка розташована на матриці з упорядковано розміщених магнітних елементів. верхні насадки фільтра окремих її елементів, що уло влюють домішки. Завдання полягає в тому, щоб по всій площі фільтруючого елемента одержати упорядковану структур у нанесених на його основу часток магнітного порошку (центрів уловлювання). Поставлене завдання досягається тим, що у способі отримання насадки магнітного фільтра з упорядкованим і контрольованим розміщенням магнітних елементів, який включає розподіл феромагнітного порошку по поверхні основи фільтра в присутності зовнішнього магнітного поля, згідно з винаходом, нанесення магнітного порошку проводять на основу фільтра, яка розташована на матриці з упорядковано розміщених магнітних елементів. Причинно-наслідковий зв'язок між запропонованими ознаками та технічним результатом буде в наступному. Відомо, що область захоплення домішок насадкою залежить не тільки від таких параметрів як амплітуда магнітного поля І швидкість часток, а й від орієнтації потоку часток відносно напрямку магнітного поля, що намагнічує насадку. Крім того, від цієТ орієнтації залежить також розмір і розташування області захоплених домішок. З цього випливає, що ефективність і фязеємність фільтра залежить від взаємного розташування елементів насадки один відносно одного . Так, при створенні насадки, елементи якої утворять упорядковану структур у, виникає можливість вибору орієнтації стр уктури щодо напрямку поля і CM о f CM з? віісмс п ид упорядкованого розташування .областей локалізації1 захопленої домішки Отже, використовуючи упорядковане розташування елементів насадки, можна одержати упорядковане розташування областей локалізації домішок. Тим самим підвищується ефективність роботи багатоелементної насадки фільтра і його грязеємність. Матриця з магнітних елементів, при розташуванні ґі в магнітному полі, створює в площині основи насадки розподіл неоднорідного магнітного поля, розташування екстремумів якого повторює розташування елементів матриці. Нанесення феромагнітного порошку на основу в присутності цього неоднорідного поля призводить до того, що його частки розташовуються в точно визначених місцях. Розташування цих місць задається розташуванням магнітних елементів матриці. Оскільки в процесі встановлення рівноважного розподілу часток порошку при їхньому русі на них діють сили тертя, то для більш точного відтворення картини, заданої елементами матриці, додатково прикладається змінне магнітне поле Змінне магнітне поле дозволяє більш рівномірно розподілити феромагнітний порошок по робочій поверхні насадки. Після того як структура стабілізується (припиняється рух часток феромагнітного порошку), змінне поле відключається і задана конфігурація фільтруючого елемента фіксується розпиленням клею або лаку. Після затвердіння зв'язуючої речовини відключається постійне магнітне поле. Оскільки для окремого елемента насадки розміри областей уловлювання і захоплення домішок добре відомі, то, встановлюючи напруженість і орієнтацію прикладеного до магнітного фільтра магнітного поля, відстані між вістрями магнітних елементів матриці, розміри і магнітну проникність магнітом'яшх часток фільтра, уже при проектуванні, легко визначити ефективність фільтра й оптимальні його розміри. Для формування насадок таким способом не потрібні великі напруженості магнітного поля, оскільки використання матеріалу з великою магнітною проникністю (залізо) для виготовлення магнітних елементів матриці дозволяє створити великі локальні магнітні поля і Тх градієнти. Ця обставина пом'якшує вимоги до магнітно? системи, здешевлює процес виготовлення фільтруючого елемента. Необхідно відзначити, що сучасний рівень розвитку технології нанесення магнітних матеріалів 1 формування з них різноманітних конфігурацій дозволяє створю вують основу фільтра і наносять на неї феромагнітний порошок. Далі до матриці і порошку прик- * падають змінне і по стійне магні тні поля . Після * стабілізації розташування феромагнітних часток * відключають змінне магнітне поле і наносять зв'язуючу речовину. Після затвердіння зв'язуючої речовини відключають постійне магнітне поле. Приклад здійснення способу. Для одержання експериментальних фільт- ~ руючи х насадок із заданим розподілом магніто- м'якого (залізного) порошку використовували гек- * сагонально упорядковану І лінійну матриці стале- в вих голок діаметром 0,5 мм, вістря яких були при- # жаті і зафіксовані перпендикулярно основі фільт- *ра (покривне скло). Залізний порошок, призначений для фор- » мування окремих елементів насадки, у необхідній >*» кількості засипався на поверхню покривного скла * на площу, обмежену кільцем. Щоб частки порошку не губилися в момент вмикання магнітного поля, така кювета накривалася ще одним покрив- * ним склом, що закріплюється- на кільці. Зібрану * кювету розташовували в магнітній системі, що ск- , ладається із соленоїдів для створення постійного *. І змінного магнітних полів. Для залізного порошку, ? розмір часток якого складає 50 -100 мкм, величи- * на змінного магнітного поля вибиралася порядку * 20 Е (1600 А/м). Часто та змінного поля 1 кГц. По- J тім прикладалося постійне магнітне поле, що-* призводило до переміщення часток залізного по- t рошку в позиції, задані вістрями сталевих голок. * При досягненні амплітуди постійного магнітного if, поля розміром Но=50 Е частки залізного порошку ~ збиралися в ланцюжки, розташовані уздовж си- * лових ліній магнітного поля розсіювання голок і формувалася упорядкована структура таких лан- • цюжків. Аналогічні упорядковані структури були сформовані і при використанні в якості матриці ' лінійної системи залізних голок. Частки залізного порошку, розташовані t упорядкованою структурою, фіксувалися на осно-1 ві в прикладеному магнітному полі розпиленням % спиртового розчину клею БФ-2. Насадки, що містять структур у упорядкова-' них у площині магнітом'яких ферітних часток, мо- ; жуть використовуватися парами або багатошарово у вузьких зазорах електромагнітів, створюючи * високоградієнтні магнітні поля в робочому середовищі, яке підлягає очищенню. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, аул. Гагаріна, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Method for producing tip of magnetic filter

Автори англійською

Horobets Svitlana Vasylivna, Melnychuk Ihor Oleksandrovych, Bandurka Natalia Petrivna, Mykhailov Volodymyr Ivanovych

Назва патенту російською

Способ получения насадки магнитного фильтра

Автори російською

Горобец Светлана Васильевна, Мельничук Игорь Александрович, Бандурка Наталия Петровна, Михайлов Владимир Иванович

МПК / Мітки

МПК: B01D 35/06, B03C 1/30

Мітки: спосіб, отримання, магнітного, фільтра, насадки
