Спосіб одержання насадки магнітного фільтра

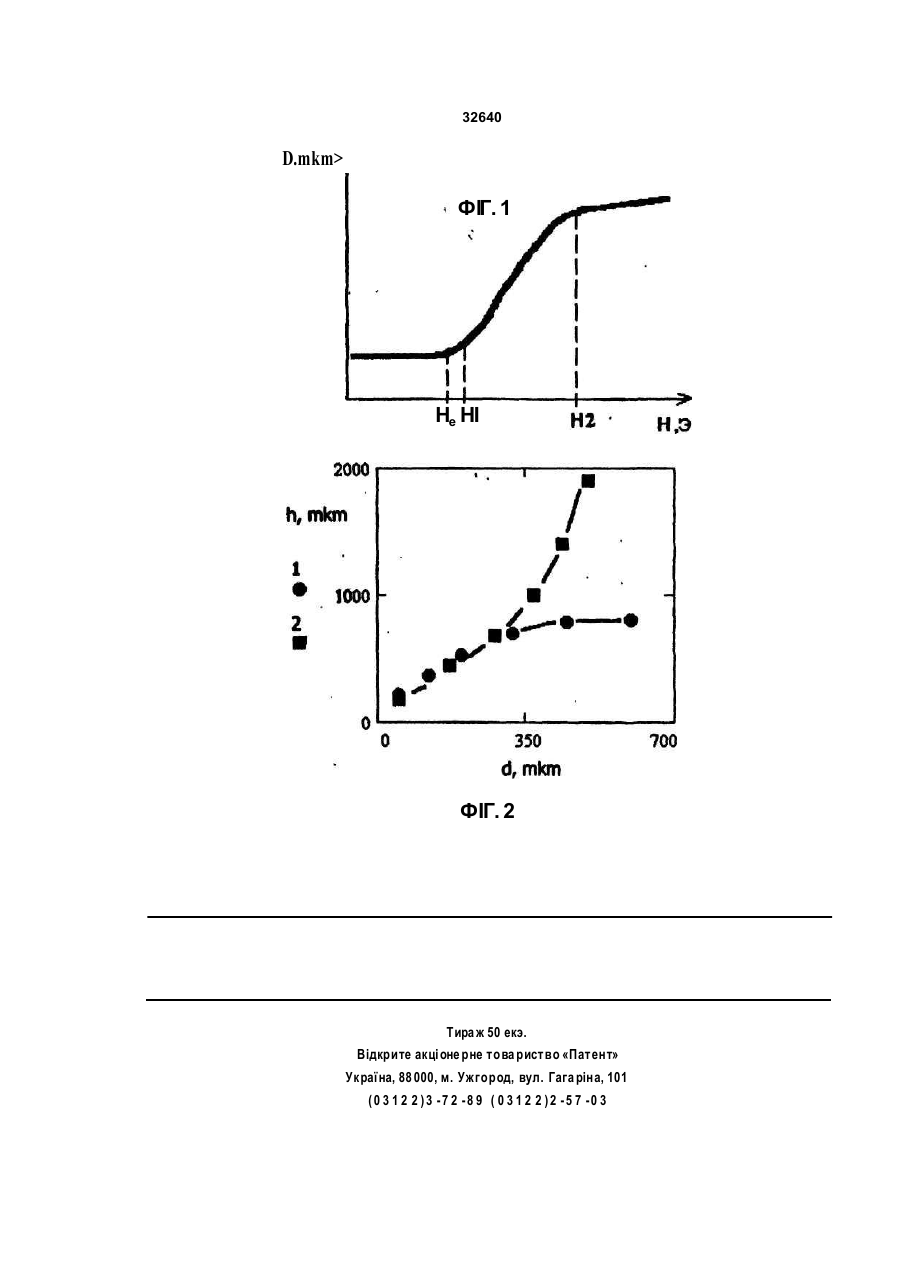

Спосіб одержання насадки магнітного фільтра, який включає нанесення суміші феромагнітного порошку і адгезиву на основу в напрямку, перпендикулярному лініям індукції" магнітного поля що до пове р хні осно ви , який відрізняється тим, що формування масиву й окремих елементів насадки проводять прикладанням до порошку імпульсного магнітного поля з амплітудою вище значення Н2, яке визначають попередньо по залежності діаметра зони, що зайнята окремими елементами, від амплітуди зовнішнього поля. Спосіб застосовується в харчовій промисловості, медицині, та ін. і відноситься до області магнітного очищення рідких і газоподібних робочих середовищ, зокрема до способів виготовлення насадок магнітних фільтрів. Він може бути використаний в тих галузях промисловості, де необхідне очищення рідких і газоподібних середовищ як від феромагнітних, так і від неферомагнітних домішок. Одним з основних елементів магнітного фільтра є фільтруючий елемент (ФЕ) - насадка. При розташуванні ФЕ в магнітному полі фільтра, навколо одиночних елементів насадки формуються області високоградієнтного магнітного поля. Середовище, яке підлягає очищенню, протікає в безпосередній близькості від одиночних елементів насадки і домішки затримуються високоградієнтними полями. Відомий спосіб отримання фільтруючого елементу [Араки. Пат. Японии N 65-33711, опубл. 30.07.90 (МКИ С07Д277/42, А61К31/425). Фильтрующий элемент и способ его получения.]. За цим способом одержання фільтруючого елементу засновано на тому, що нанесення феромагнітного порошку на основу відбувається в присутності магнітного поля. Недоліком такого фільтруючого елементу є нерівномірне очищення, що призводить до зниження ефективності очищення. Це пов'язано з тим, що закріплення феромагнітних часток на поверхні основи відбувається хаотично відносно осей легкого намагнічування феромагнітних часток. Найближчим технічним рішенням є спосіб отримання фільтруючого елемента [Горобец С.В. и др. Патент України №24125, опубл. 31.08.1998 p. (М.Кл. В01Д35/06; В03С1/30). Способ получения фильтрующего элемента.]. За цим способом нанесення суміші феромагнітного порошку з ад- , гезивом на основу виконують у зовнішньому постійному магнітному полі визначеної амплітуди в напрямку, перпендикулярному лініям індукції магнітного поля щодо поверхні основи. Застосування цього способу дозволяє фіксувати феромагнітні частки на основі таким чином, що осі легкого намагнічування часток рівнобіжні силовим лініям магнітного поля, у якому відбувається напилю- ' вання. Загальною ознакою з прототипом є нанесення суміші феромагнітного порошку і адгезиву на основу в напрямку, перпендикулярному лініям індукції магнітного поля щодо поверхні основи і необхідність жорсткої фіксації феромагнітних часток на основі за допомогою клею або лаку та прикладення магнітних полів у процесі формування фільтруючого елемента. Недоліком такого способу є непередбачені умови для формування насадок із декількох часток порошку, умови оптимального співвідношення поперечних і повздовжніх стосовно поля фільтру розмірів окремого елементу. В основу винаходу поставлено завдання підвищення ефективності фільтруючого елементу шля хом формування з феромагнітного порошку CD CM со < 32640 окремих елементів насадки широкого діапазону розмірів і мінімальними розмагнічуючими факторами уздовж напрямку магнітного поля фільтра. Поставлене завдання досягається тим. що в способі одержання насадки магнітного фільтра, який включає нанесення суміші феромагнітного порошку і адгезиву на основу в напрямку, перпендикулярному лініям індукції магнітного поля щодо поверхні основи, згідно з винаходом, формування масиву и окремих елементів насадки проводять прикладанням до порошку імпульсного магнітного поля з амплітудою вище значення Н2, яке визяачають попередньо по залежності діаметру області, що зайнята окремими елементами, від амплітуди зовнішнього поля Причинно-наслідковий зв'язок між запропонованими ознаками та технічним результатом буде в наступному Область захоплення домішок насадкою залежить не тільки від таких параметрів як амплітуда магнітного поля і швидкість часток, що уловлюються, але й від розміру і форми самої насадки Розмір насадки.визначає розмір області уловлювання і розмір градієнту поля, що нею утворюється Крім того, форма насадки визначає розмір і розподіл поля розмагнічування (розмагнічуючий фактор) і, ВІДПОВІДНО, впливає на розміри областей уловлювання для часток різного розміру 3 цього випливає, що розміри області, в якій ефективно уловлюються домішки, залежить від форми одиночного елемента насадки Елементи насадки, що мають витягнуту уздовж напрямку поля фільтра форму, створюють поблизу себе великі магнітні поля й ефективніше уловлюють домішки Зростання поля розсіювання обумовлено зменшенням розмагнічуючого фактору таких елементів у напрямку прикладеного поля Таким чином, запропонований спосіб дає змогу отримати насадки магнітного фільтра з підвищеною областю захвату окремого елемента і зниженим розмагнічуючим фактором одиночних елементів уздовж напрямку магнітного поля фільтра Реалізація способу заснована на тому факті, що характер руху часток порошку при формуванні насадки залежить від амплітуди магнітного поля - Н. В залежності від розміру Н реалізується два механізми формування насадки Вони відрізняються інтервалами значень Н. Внаслідок того, що частки магнітного порошку мають кінцеве значення коерцитивної сили Н с і між частками порошку й основою фільтруючого елементу діють сили тертя, то формування насадки можливо тільки за умови Н1< Н (НС
