Спосіб виготовлення виробів із карбіду кремнію на нітридкремнієвій зв’язці

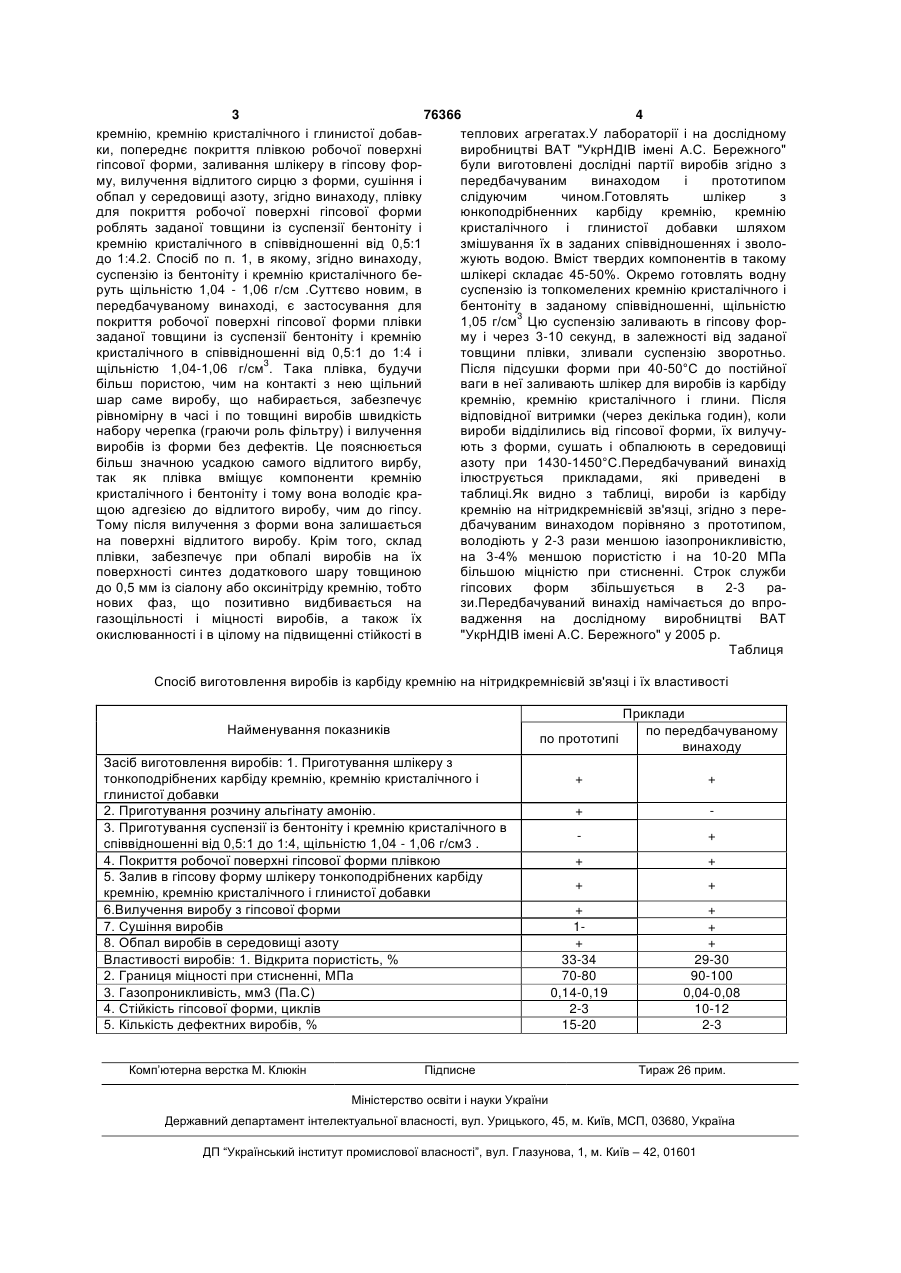

1. Спосіб виготовлення виробів з карбіду кремнію на нітридкремнієвій зв'язці, який включає приготування шлікеру із тонкоподрібнених карбіду кремнію, кремнію кристалічного і глинистої добавки, попереднє покриття плівкою робочої поверхні гіпсової форми, заливання шлікеру в гіпсову форму, вилучення відлитого сирцю з форми, сушіння і випал у середовищі азоту, який відрізняється тим, що плівку для покриття робочої поверхні гіпсової форми виконують заданої товщини із суспензії бентоніту і кремнію кристалічного в співвідношенні від 0,5:1 до 1:4. 2. Спосіб за п. 1, який відрізняється тим, що щільність суспензії із бентоніту і кремнію кристалічного складає 1,04-1,06 г/см3. (19) (21) 20041211012 (22) 31.12.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Федорук Ростислав Мефодійович, Примаченко Володимир Васильович, Дегтярьова Лідія Михайлівна, Таран Людмила Володимирівна, Привалова Наталія Геннадіївна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 45166 A, 15.03.2002 UA 43881 C, 15.01.2002 JP 01264968 A, 23.10.1989 JP 10297970 A, 10.11.1989 JP 2001163671 A, 19.06.2001 3 76366 4 кремнію, кремнію кристалічного і глинистої добавтеплових агрегатах.У лабораторії і на дослідному ки, попереднє покриття плівкою робочої поверхні виробництві ВАТ "УкрНДІВ імені А.С. Бережного" гіпсової форми, заливання шлікеру в гіпсову форбули виготовлені дослідні партії виробів згідно з му, вилучення відлитого сирцю з форми, сушіння і передбачуваним винаходом і прототипом обпал у середовищі азоту, згідно винаходу, плівку слідуючим чином.Готовлять шлікер з для покриття робочої поверхні гіпсової форми юнкоподрібненних карбіду кремнію, кремнію роблять заданої товщини із суспензії бентоніту і кристалічного і глинистої добавки шляхом кремнію кристалічного в співвідношенні від 0,5:1 змішування їх в заданих співвідношеннях і зволодо 1:4.2. Спосіб по п. 1, в якому, згідно винаходу, жують водою. Вміст твердих компонентів в такому суспензію із бентоніту і кремнію кристалічного бешлікері складає 45-50%. Окремо готовлять водну руть щільністю 1,04 - 1,06 г/см .Суттєво новим, в суспензію із топкомелених кремнію кристалічного і передбачуваному винаході, є застосування для бентоніту в заданому співвідношенні, щільністю покриття робочої поверхні гіпсової форми плівки 1,05 г/см3 Цю суспензію заливають в гіпсову форзаданої товщини із суспензії бентоніту і кремнію му і через 3-10 секунд, в залежності від заданої кристалічного в співвідношенні від 0,5:1 до 1:4 і товщини плівки, зливали суспензію зворотньо. щільністю 1,04-1,06 г/см3. Така плівка, будучи Після підсушки форми при 40-50°С до постійної більш пористою, чим на контакті з нею щільний ваги в неї заливають шлікер для виробів із карбіду шар саме виробу, що набирається, забезпечує кремнію, кремнію кристалічного і глини. Після рівномірну в часі і по товщині виробів швидкість відповідної витримки (через декілька годин), коли набору черепка (граючи роль фільтру) і вилучення вироби відділились від гіпсової форми, їх вилучувиробів із форми без дефектів. Це пояснюється ють з форми, сушать і обпалюють в середовищі більш значною усадкою самого відлитого вирбу, азоту при 1430-1450°С.Передбачуваний винахід так як плівка вміщує компоненти кремнію ілюструється прикладами, які приведені в кристалічного і бентоніту і тому вона володіє кратаблиці.Як видно з таблиці, вироби із карбіду щою адгезією до відлитого виробу, чим до гіпсу. кремнію на нітридкремнієвій зв'язці, згідно з переТому після вилучення з форми вона залишається дбачуваним винаходом порівняно з прототипом, на поверхні відлитого виробу. Крім того, склад володіють у 2-3 рази меншою іазопроникливістю, плівки, забезпечує при обпалі виробів на їх на 3-4% меншою пористістю і на 10-20 МПа поверхності синтез додаткового шару товщиною більшою міцністю при стисненні. Строк служби до 0,5 мм із сіалону або оксинітріду кремнію, тобто гіпсових форм збільшується в 2-3 ранових фаз, що позитивно видбивається на зи.Передбачуваний винахід намічається до впрогазощільності і міцності виробів, а також їх вадження на дослідному виробництві ВАТ окислюванності і в цілому на підвищенні стійкості в "УкрНДІВ імені А.С. Бережного" у 2005 p. Таблиця Спосіб виготовлення виробів із карбіду кремнію на нітридкремнієвій зв'язці і їх властивості Приклади по передбачуваному по прототипі винаходу Найменування показників Засіб виготовлення виробів: 1. Приготування шлікеру з тонкоподрібнених карбіду кремнію, кремнію кристалічного і глинистої добавки 2. Приготування розчину альгінату амонію. 3. Приготування суспензії із бентоніту і кремнію кристалічного в співвідношенні від 0,5:1 до 1:4, щільністю 1,04 - 1,06 г/см3 . 4. Покриття робочої поверхні гіпсової форми плівкою 5. Залив в гіпсову форму шлікеру тонкоподрібнених карбіду кремнію, кремнію кристалічного і глинистої добавки 6.Вилучення виробу з гіпсової форми 7. Сушіння виробів 8. Обпал виробів в середовищі азоту Властивості виробів: 1. Відкрита пористість, % 2. Границя міцності при стисненні, МПа 3. Газопроникливість, мм3 (Па.С) 4. Стійкість гіпсової форми, циклів 5. Кількість дефектних виробів, % Комп’ютерна верстка М. Клюкін Підписне + + + + + + + + + 1+ 33-34 70-80 0,14-0,19 2-3 15-20 + + + 29-30 90-100 0,04-0,08 10-12 2-3 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
