Живильник

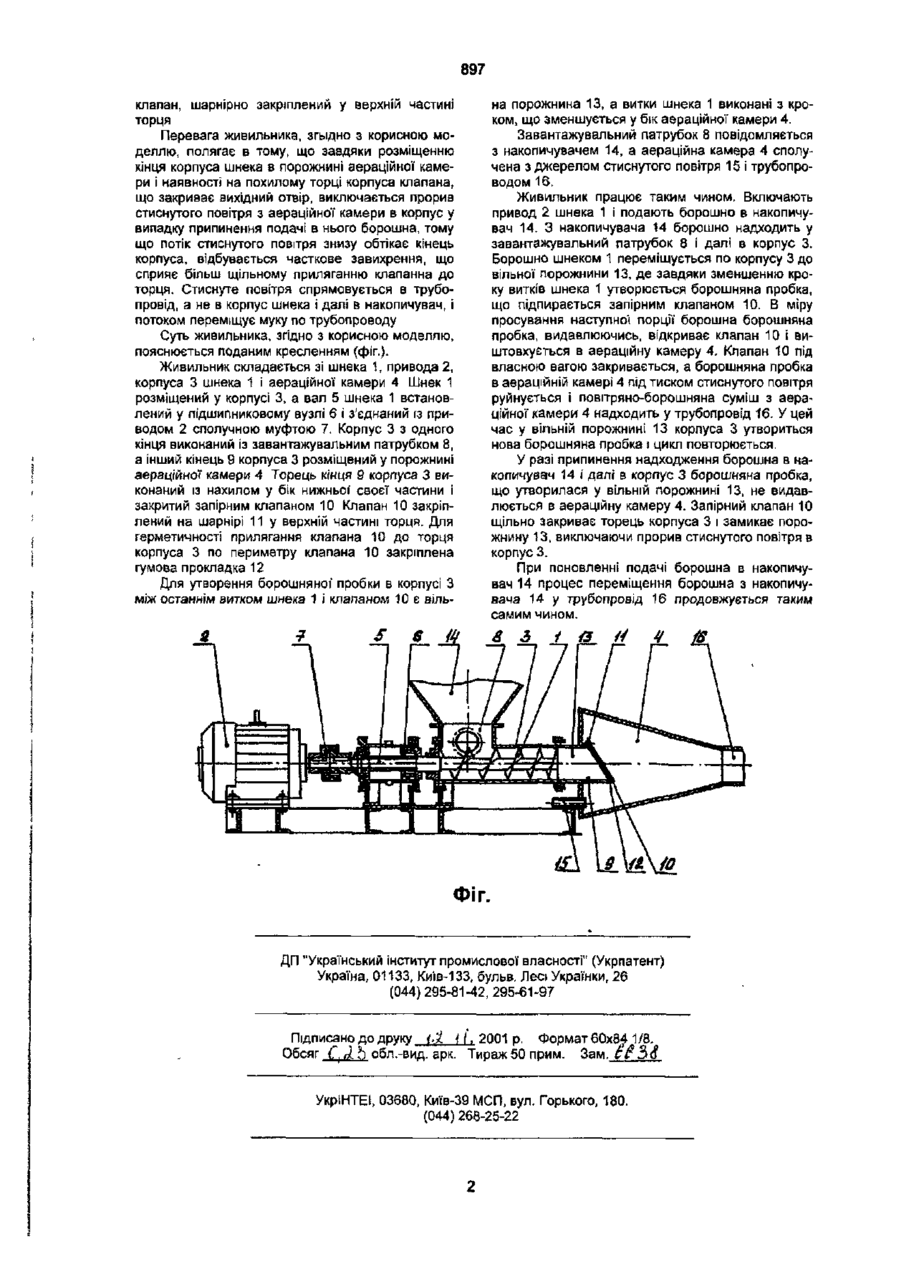

Живильник, що містить корпус, який сполучається з завантажувальним патрубком і аераційною камерою, і розміщений у корпусі привідний шнек, при цьому шнек розміщений у корпусі з утворенням вільної порожнини між останнім витком шнека і порожниною аераційної камери, витки шнека виконані з кроком, що зменшується у бік аераційної камери, а аераційна камера сполучена з джерелом стиснутого повітря, який відрізняється тим, що кінець корпуса привідного шнека, сполучений з аераційною камерою, розміщений у порожнині останньої, при цьому торець корпуса виконаний Із нахилом у бік нижньої своєї частини і має запірний клапан, шарнірно закріплений у верхній частині торця. Корисна модель відноситься до устаткування хлібопекарського виробництва і призначена для подачі борошна з накопичувачів у борошнопровід. Відомий живильник {див.: Лебедев Є.І Устрій, монтаж і обслуговування хлібопекарського устаткування. - М.: Лег. і харчова пром-сть, 1984. С 57-58), що включає корпус, що сполучається з завантажувальним патрубком і аераційною камерою, і приводний шнек, розміщений у корпусі з утворенням вільної порожнини між останнім витком шнека і порожниною аераційної камери. Витки шнека виконані з кроком, що зменшується у бік аераційної' камери. Аераційна камера сполучена з джерелом стиснутого повітря, а завантажувальний патрубок - із накопичувачем. У процесі переміщення шнеком борошна у бік аераційної камери у вільній порожнині корпуса шнека утворюється борошняна пробка для запобігання виходу стиснутого повітря з аераційної камери в накопичувач Із борошном. В міру подальшого переміщення борошна шнеком борошняна пробка виштовхується в аераційну камеру, де під дією струменів стиснутого повітря руйнується і борошно несеться в трубопровід, а у вільній порожнині корпуса утвориться нова пробка. пичувач, викликаючи пилення борошна в робочому примьіщенні, що призводить не тільки до погіршення санітарного стана устаткування, що обслуговує живильник, а також до втрат борошна. Крім того, при транспортуванні борошна з живильника в цех по довгому трубопроводу, у випадку прориву стиснутого повітря в корпус шнека в трубопроводі падає тиск повітря, борошно припиняє видуватися І залягає в трубопроводі, що призводить до необхідності припинення роботи живильника і чищення трубопроводу. В основу корисної моделі поставлена задача створити такий живильник, у якому нове виконання корпуса шнека і його конструктивного взаємозв'язку з аераційною камерою дозволили б виключити прорив стиснутого повітря в корпус шнека у випадку припинення подачі в нього борошна, тим самим виключив пилення борошна і його втрати, а також необхідність припинення робочого процесу. Поставлена задача вирішується тим, що в живильнику, який містить корпус, що сполучається з завантажувальним патрубком і аераційною камерою, і розміщений у корпусі приводний шнек, при цьому шнек розміщений у корпусі з утворенням вільної порожнини між останнім витком шнека і порожниною аераційної камери, витки шнека виконані з кроком, що зменшується у бік аераційної камери, а аераційна камера сполучена з джерелом стиснутого повітря, згідно з корисною моделлю, кінець корпуса приводного шнека, сполучений з аераційною камерою, розміщений у порожнині останньої, при цьому торець корпуса виконаний із нахилом у бік нижньої своєї частини і має запірний Недоліком конструкції відомого живильника є те, що у випадку припинення подачі борошна в корпус шнека борошняна пробка, що утворилася у вільній порожнині корпуса і не виштовхнута наступною порцією борошна в аераційну камеру, не витримує тиску стиснутого повітря з аераційної камери і руйнується. Повітря проривається через корпус шнека І завантажувальний патрубок у нако 1 О) О) 897 клапан, шарнірно закріплений у верхній частині торця Перевага живильника, згыдно з корисною моделлю, полягає в тому, що завдяки розміщенню кінця корпуса шнека в порожнині аераційної камери і наявності на похилому торці корпуса клапана, що закриває вихідний отвір, виключається прорив стиснутого повітря з аераційної камери в корпус у випадку припинення подачі в нього борошна, тому що потік стиснутого повітря знизу обтікає кінець корпуса, відбувається часткове завихрення, що сприяє більш щільному приляганню клапанна до торця. Стиснуте повітря спрямовується в трубопровід, а не в корпус шнека І далі в накопичувач, і потоком переміщує муку по трубопроводу Суть живильника, згідно з корисною моделлю, пояснюється поданим кресленням (фіг.). Живильник складається зі шнека 1, привода 2, корпуса 3 шнека 1 і аераційної камери 4 Шнек 1 розміщений у корпусі 3, а вал 5 шнека 1 встановлений у підшипниковому вузлі 6 і з'єднаний із приводом 2 сполучною муфтою 7. Корпус 3 з одного кінця виконаний із завантажувальним патрубком 8, а інший кінець 9 корпуса 3 розміщений у порожнині аераційної камери 4 Торець кінця 9 корпуса 3 виконаний із нахилом у бік нижньої' своєї частини і закритий запірним клапаном 10 Клапан 10 закріплений на шарнірі 11 у верхній частині торця. Для герметичності прилягання клапана 10 до торця корпуса 3 по периметру клапана 10 закріплена гумова прокладка 12 Для утворення борошняної' пробки в корпусі З між останнім витком шнека 1 і клапаном 10 є віль на порожнина 13, а витки шнека 1 виконані з кроком, що зменшується у бік аераційної камери 4. Завантажувальний патрубок 8 повідомляється з накопичувачем 14, а аераційна камера 4 сполучена з джерелом стиснутого повітря 15 і трубопроводом 16. Живильник працює таким чином. Включають привод 2 шнека 1 і подають борошно в накопичувач 14. З накопичувача 14 борошно надходить у завантажувальний патрубок 8 і далі в корпус 3. Борошно шнеком 1 переміщується по корпусу 3 до вільної порожнини 13, де завдяки зменшенню кроку витків шнека 1 утворюється борошняна пробка, що підпирається запірним клапаном 10. В міру просування наступної порції борошна борошняна пробка, видавлюючись, відкриває клапан 10 і виштовхується в аераційну камеру 4. Клапан 10 під власною вагою закривається, а борошняна пробка в аераційній камері 4 під тиском стиснутого повітря руйнується і повітряно-борошняна суміш з аераційної камери 4 надходить у трубопровід 16. У цей час у вільній порожнині 13 корпуса 3 утвориться нова борошняна пробка і цикл повторюється. У разі припинення надходження борошна в накопичувач 14 і далі в корпус 3 борошняна пробка, що утворилася у вільній порожнині 13, не видавлюється в аераційну камеру 4. Запірний клапан 10 щільно закриває торець корпуса 3 і замикає порожнину 13, виключаючи прорив стиснутого повітря в корпус 3. При поновленні подачі борошна в накопичувач 14 процес переміщення борошна з накопичувача 14 у трубопровід 16 продовжується таким самим чином. й ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв, Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку j.j. і{> 2001 р. Формат 60x84 1/8. Обсяг Cstlb обл.-вид. арк. Тираж 50 прим. Зам. t@$$ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
