Спосіб виготовлення диска типу “ромашка” для дискової борони

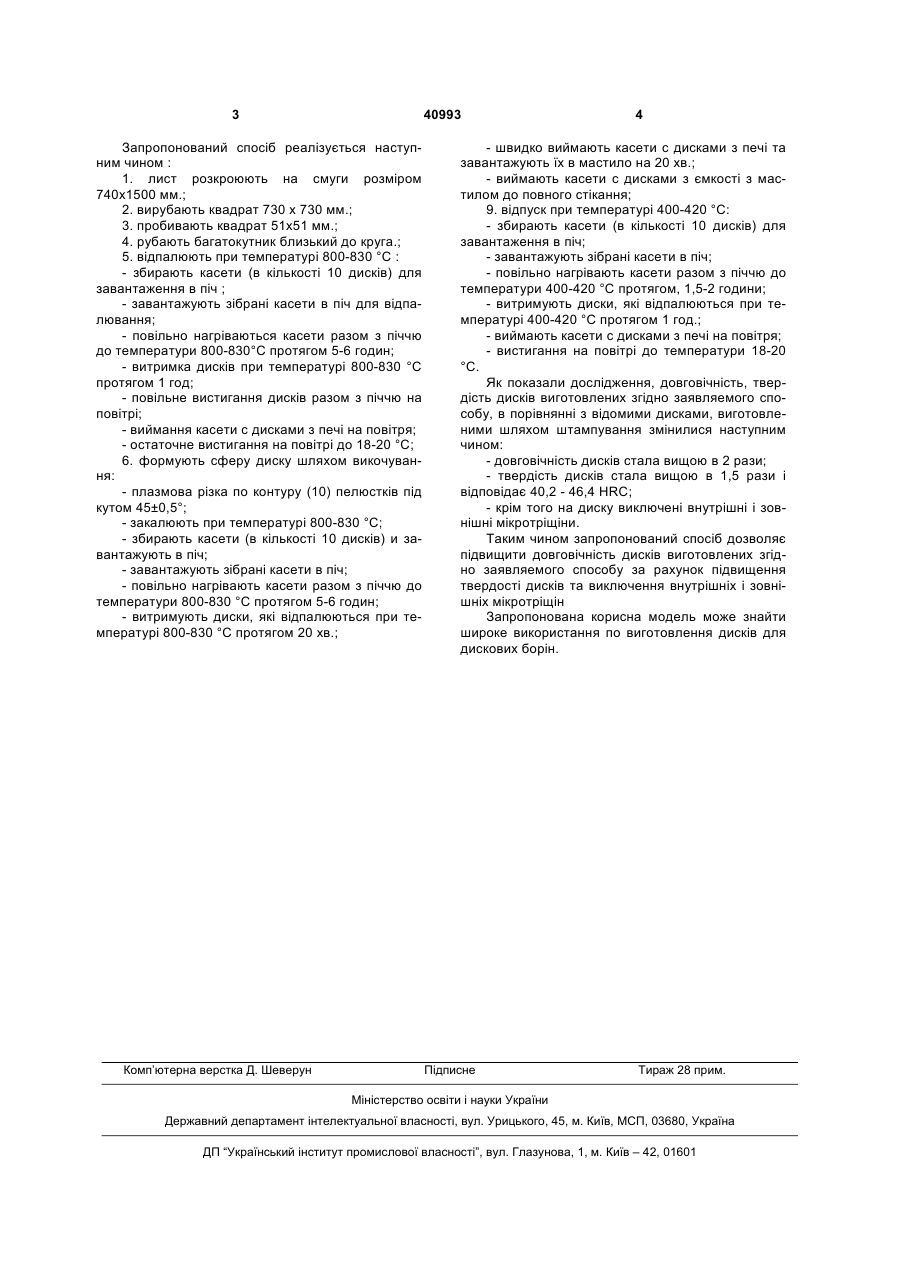

Спосіб виготовлення диска типу "ромашка" для дискової борони, що включає розкрій листового металу під заготівку, її відпал та закалювання, який відрізняється тим, що після відпалу шляхом викочування формують сферу заготівки з наступним плазмовим різанням пелюстків на ній під кутом 45±0,5°, а закалювання отриманих дисків здійснюють при температурі 800-830 °С і відпуск здійснюють при температурі 400-420 °С. (19) (21) u200815074 (22) 26.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ГУЦОЛ ОЛЕКСАНДР ПЕТРОВИЧ, UA, ЦІП ЄВГЕН ІВАНОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "АГРОТЕХНІЧНА КОМПАНІЯ СІЛЬСЬКОГОСПОДАРСЬКОГО МАШИНОБУДУВАННЯ", UA 3 40993 Запропонований спосіб реалізується наступним чином : 1. лист розкроюють на смуги розміром 740x1500 мм.; 2. вирубають квадрат 730 х 730 мм.; 3. пробивають квадрат 51x51 мм.; 4. рубають багатокутник близький до круга.; 5. відпалюють при температурі 800-830 °С : - збирають касети (в кількості 10 дисків) для завантаження в піч ; - завантажують зібрані касети в піч для відпалювання; - повільно нагріваються касети разом з піччю до температури 800-830°С протягом 5-6 годин; - витримка дисків при температурі 800-830 °С протягом 1 год; - повільне вистигання дисків разом з піччю на повітрі; - виймання касети с дисками з печі на повітря; - остаточне вистигання на повітрі до 18-20 °С; 6. формують сферу диску шляхом викочування: - плазмова різка по контуру (10) пелюстків під кутом 45±0,5°; - закалюють при температурі 800-830 °С; - збирають касети (в кількості 10 дисків) и завантажують в піч; - завантажують зібрані касети в піч; - повільно нагрівають касети разом з піччю до температури 800-830 °С протягом 5-6 годин; - витримують диски, які відпалюються при температурі 800-830 °С протягом 20 хв.; Комп’ютерна верстка Д. Шеверун 4 - швидко виймають касети с дисками з печі та завантажують їх в мастило на 20 хв.; - виймають касети с дисками з ємкості з мастилом до повного стікання; 9. відпуск при температурі 400-420 °С: - збирають касети (в кількості 10 дисків) для завантаження в піч; - завантажують зібрані касети в піч; - повільно нагрівають касети разом з піччю до температури 400-420 °С протягом, 1,5-2 години; - витримують диски, які відпалюються при температурі 400-420 °С протягом 1 год.; - виймають касети с дисками з печі на повітря; - вистигання на повітрі до температури 18-20 °С. Як показали дослідження, довговічність, твердість дисків виготовлених згідно заявляемого способу, в порівнянні з відомими дисками, виготовленими шляхом штампування змінилися наступним чином: - довговічність дисків стала вищою в 2 рази; - твердість дисків стала вищою в 1,5 рази і відповідає 40,2 - 46,4 HRC; - крім того на диску виключені внутрішні і зовнішні мікротріщіни. Таким чином запропонований спосіб дозволяє підвищити довговічність дисків виготовлених згідно заявляемого способу за рахунок підвищення твердості дисків та виключення внутрішніх і зовнішніх мікротріщін Запропонована корисна модель може знайти широке використання по виготовлення дисків для дискових борін. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
