Групова автонапувалка

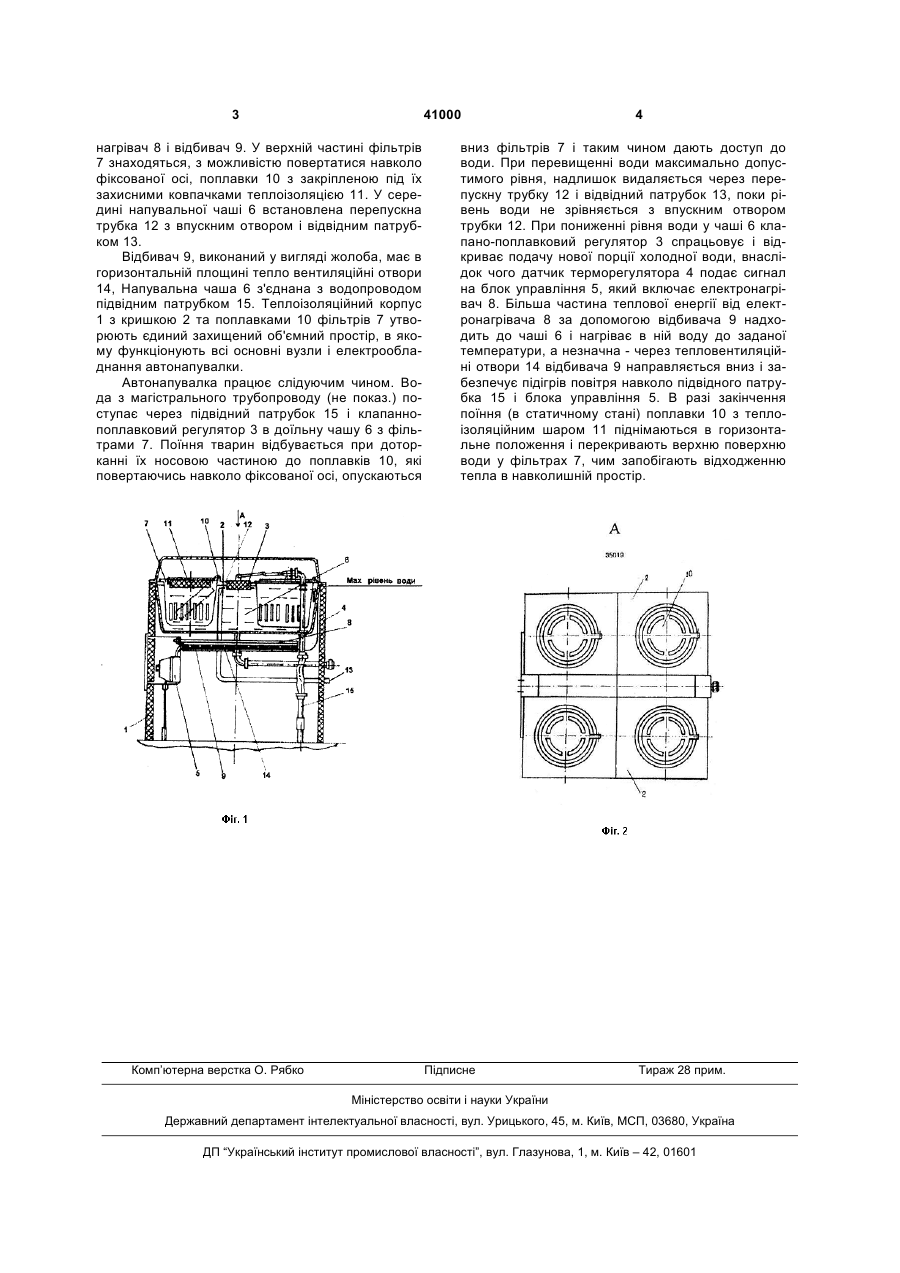

Групова автонапувалка, що має теплоізоляційний корпус з кришкою, напувальну чашу з фільтрами, обладнаними поплавками, встановлений під чашею електронагрівач з відбивачем, клапанно-поплавковий регулятор, підвідний і відвідний патрубки, датчик терморегулятора з блоком керування, яка відрізняється тим, що всередині напувальної чаші встановлена перепускна трубка, впускний отвір якої розміщений нижче максимально допустимого рівня води. (19) (21) u200815130 (22) 29.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПАРІЄВ АНДРІЙ ОЛЕКСАНДРОВИЧ, UA, СУХОРУКОВ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, ПІЧАК ТЕТЯНА ГЕОРГІЇВНА, UA (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК ІМТ УААН, UA 3 41000 нагрівач 8 і відбивач 9. У верхній частині фільтрів 7 знаходяться, з можливістю повертатися навколо фіксованої осі, поплавки 10 з закріпленою під їх захисними ковпачками теплоізоляцією 11. У середині напувальної чаші 6 встановлена перепускна трубка 12 з впускним отвором і відвідним патрубком 13. Відбивач 9, виконаний у вигляді жолоба, має в горизонтальній площині тепло вентиляційні отвори 14, Напувальна чаша 6 з'єднана з водопроводом підвідним патрубком 15. Теплоізоляційний корпус 1 з кришкою 2 та поплавками 10 фільтрів 7 утворюють єдиний захищений об'ємний простір, в якому функціонують всі основні вузли і електрообладнання автонапувалки. Автонапувалка працює слідуючим чином. Вода з магістрального трубопроводу (не показ.) поступає через підвідний патрубок 15 і клапаннопоплавковий регулятор 3 в доїльну чашу 6 з фільтрами 7. Поїння тварин відбувається при доторканні їх носовою частиною до поплавків 10, які повертаючись навколо фіксованої осі, опускаються Комп’ютерна верстка О. Рябко 4 вниз фільтрів 7 і таким чином дають доступ до води. При перевищенні води максимально допустимого рівня, надлишок видаляється через перепускну трубку 12 і відвідний патрубок 13, поки рівень води не зрівняється з впускним отвором трубки 12. При пониженні рівня води у чаші 6 клапано-поплавковий регулятор 3 спрацьовує і відкриває подачу нової порції холодної води, внаслідок чого датчик терморегулятора 4 подає сигнал на блок управління 5, який включає електронагрівач 8. Більша частина теплової енергії від електронагрівача 8 за допомогою відбивача 9 надходить до чаші 6 і нагріває в ній воду до заданої температури, а незначна - через тепловентиляційні отвори 14 відбивача 9 направляється вниз і забезпечує підігрів повітря навколо підвідного патрубка 15 і блока управління 5. В разі закінчення поїння (в статичному стані) поплавки 10 з теплоізоляційним шаром 11 піднімаються в горизонтальне положення і перекривають верхню поверхню води у фільтрах 7, чим запобігають відходженню тепла в навколишній простір. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
