Ступінь багатоступеневої нагнітальної машини
Номер патенту: 41138
Опубліковано: 12.05.2009
Автори: Моря Анатолій Олексійович, Трушляков Євгеній Іванович, Шевченко Тетяна Олександрівна, Чегринцев Фелікс Олександрович
Формула / Реферат
Ступінь багатоступеневої нагнітальної машини, до складу якого входять доцентровий та відцентровий ступені, який відрізняється тим, що доцентровий та відцентровий ступені об'єднані в одному колесі з одностороннім входом і виходом, при цьому доцентровий ступінь, утворений радіальними відкритими каналами, сполучається поворотними просторовими колінами з радіальними закритими каналами відцентрового ступеня.
Текст

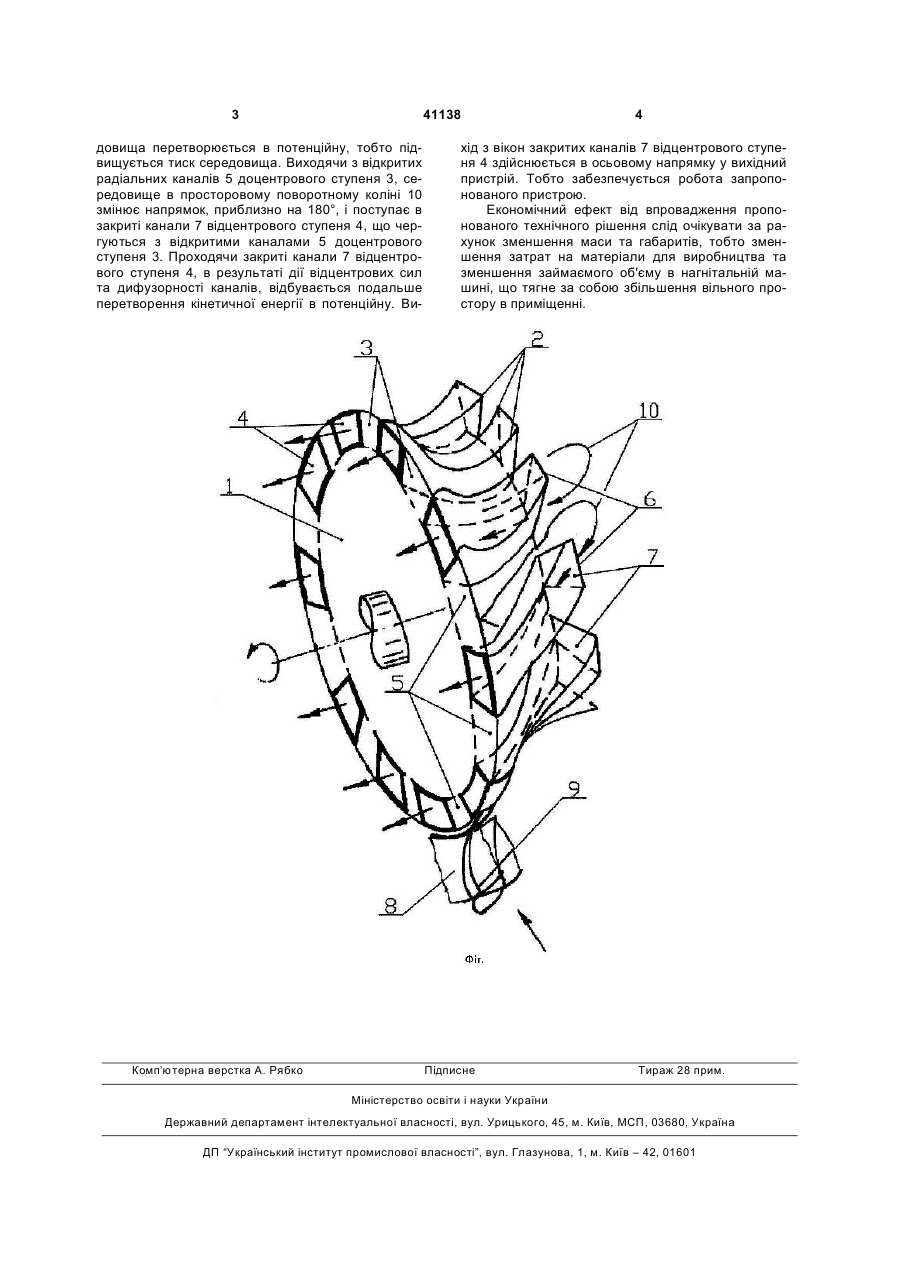

Ступінь багатоступеневої нагнітальної машини, до складу якого входять доцентровий та відцентровий ступені, який відрізняється тим, що доцентровий та відцентровий ступені об'єднані в одному колесі з одностороннім входом і виходом, при цьому доцентровий ступінь, утворений радіальними відкритими каналами, сполучається поворотними просторовими колінами з радіальними закритими каналами відцентрового ступеня. (19) (21) u200813035 (22) 10.11.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) МОРЯ АНАТОЛІЙ ОЛЕКСІЙОВИЧ, UA, ЧЕГРИНЦЕВ ФЕЛІКС ОЛЕКСАНДРОВИЧ, UA, ТРУШЛЯКОВ ЄВГЕНІЙ ІВАНОВИЧ, UA, ШЕВЧЕНКО ТЕТЯНА ОЛЕКСАНДРІВНА, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ІМЕНІ АДМІРАЛА МАКАРОВА, UA 3 41138 довища перетворюється в потенційну, тобто підвищується тиск середовища. Виходячи з відкритих радіальних каналів 5 доцентрового ступеня 3, середовище в просторовому поворотному коліні 10 змінює напрямок, приблизно на 180°, і поступає в закриті канали 7 відцентрового ступеня 4, що чергуються з відкритими каналами 5 доцентрового ступеня 3. Проходячи закриті канали 7 відцентрового ступеня 4, в результаті дії відцентрових сил та дифузорності каналів, відбувається подальше перетворення кінетичної енергії в потенційну. Ви Комп’ютерна верстка А. Рябко 4 хід з вікон закритих каналів 7 відцентрового ступеня 4 здійснюється в осьовому напрямку у вихідний пристрій. Тобто забезпечується робота запропонованого пристрою. Економічний ефект від впровадження пропонованого технічного рішення слід очікувати за рахунок зменшення маси та габаритів, тобто зменшення затрат на матеріали для виробництва та зменшення займаємого об'єму в нагнітальній машині, що тягне за собою збільшення вільного простору в приміщенні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStage of multi-stage compression machine
Автори англійськоюMoria Anatolii Oleksiiovych, Chehryntsev Feliks Oleksandrovych, Trushliakov Yevhenii Ivanovych, Shevchenko Tetiana Oleksandrivna
Назва патенту російськоюСтупень многоступенчатой нагнетательной машины
Автори російськоюМоря Анатолий Алексеевич, Чегринцев Феликс Александрович, Трушляков Евгений Иванович, Шевченко Татьяна Александровна
МПК / Мітки
МПК: F04D 17/00
Мітки: багатоступеневої, машини, ступінь, нагнітальної
