Ротор електричної машини
Номер патенту: 28138
Опубліковано: 26.11.2007
Автори: Омельченко Олександр Миколайович, Волох Сергій Валентинович, Волох Валентин Якович, Красніков Геннадій Васильович, Бойко Іван Григорович, Кукулевський Олексій Васильович
Формула / Реферат
Ротор електричної машини, що містить осердя з кінцевими натискними кільцями з отворами для проходу повітря, аксіальні вентиляційні канали, що сполучені з радіальними вентиляційними каналами, що розділяють осердя на окремі пакети, і вентилятори, який відрізняється тим, що зовнішній діаметр отворів кінцевих натискних кілець виконаний більший відносно діаметра аксіальних вентиляційних каналів.
Текст

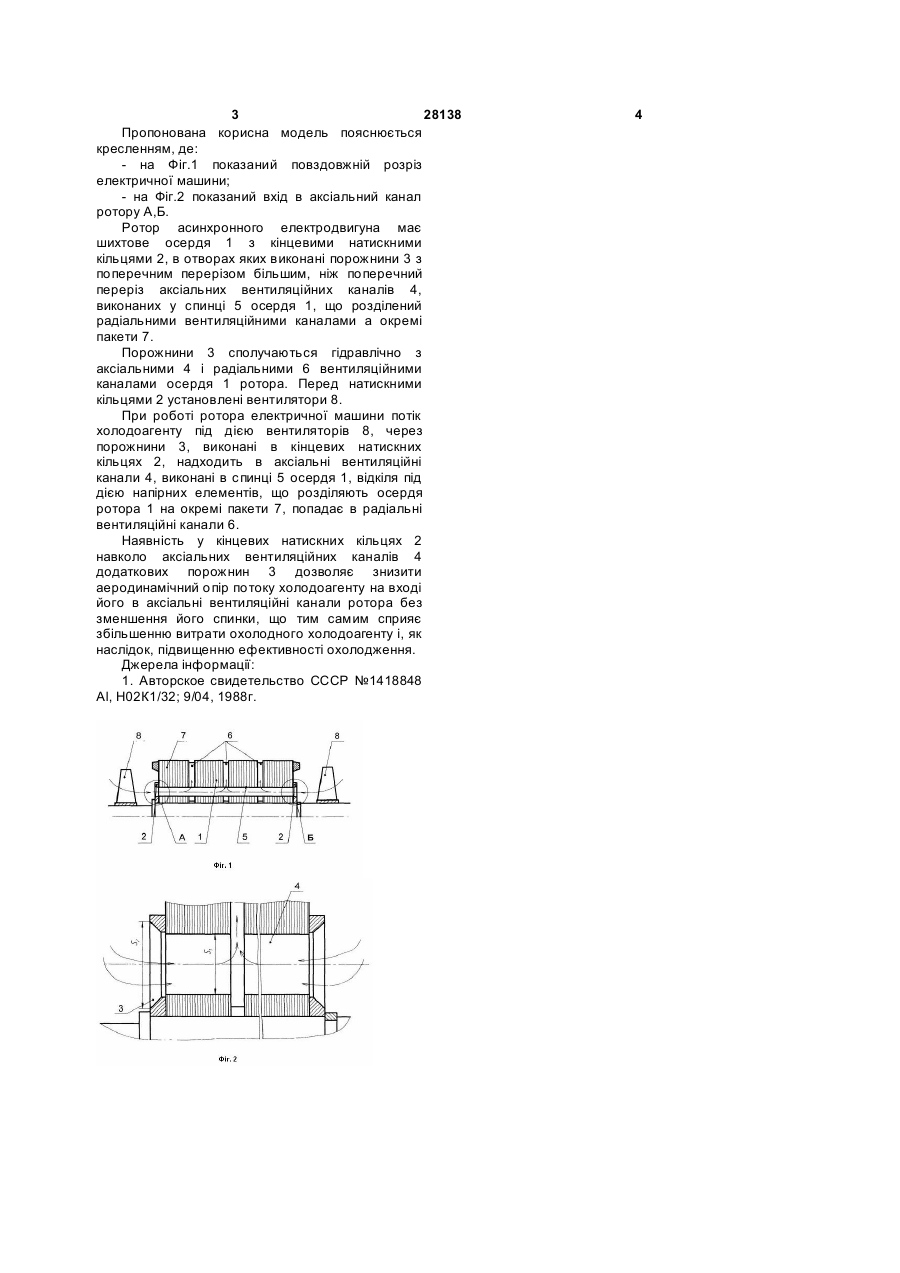

Ротор електричної машини, що містить осердя з кінцевими натискними кільцями з отворами для проходу повітря, аксіальні вентиляційні канали, що сполучені з радіальними вентиляційними каналами, що розділяють осердя на окремі пакети, і вентилятори, який відрізняється тим, що зовнішній діаметр отворів кінцевих натискних кілець виконаний більший відносно діаметра аксіальних вентиляційних каналів. (19) (21) u200708424 (22) 23.07.2007 (24) 26.11.2007 (72) ВОЛОХ ВАЛЕНТИН ЯКОВИЧ, UA, БОЙКО ІВАН ГРИГОРОВИЧ, UA, ОМЕЛЬЧЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, КУКУЛЕВСЬКИЙ ОЛЕКСІЙ ВАСИЛЬОВИЧ, UA, КРАСНІКОВ ГЕННАДІЙ ВАСИЛЬОВИЧ, UA, ВОЛОХ СЕРГІЙ ВАЛЕНТИНОВИЧ, UA (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ВИБУХОЗАХИЩЕНОГО ТА РУДНИКОВОГО 3 28138 Пропонована корисна модель пояснюється кресленням, де: - на Фіг.1 показаний повздовжній розріз електричної машини; - на Фіг.2 показаний вхід в аксіальний канал ротору А,Б. Ротор асинхронного електродвигуна має шихтове осердя 1 з кінцевими натискними кільцями 2, в отворах яких виконані порожнини 3 з поперечним перерізом більшим, ніж поперечний переріз аксіальних вентиляційних каналів 4, виконаних у спинці 5 осердя 1, що розділений радіальними вентиляційними каналами а окремі пакети 7. Порожнини 3 сполучаються гідравлічно з аксіальними 4 і радіальними 6 вентиляційними каналами осердя 1 ротора. Перед натискними кільцями 2 установлені вентилятори 8. При роботі ротора електричної машини потік холодоагенту під дією вентиляторів 8, через порожнини 3, виконані в кінцевих натискних кільцях 2, надходить в аксіальні вентиляційні канали 4, виконані в спинці 5 осердя 1, відкіля під дією напірних елементів, що розділяють осердя ротора 1 на окремі пакети 7, попадає в радіальні вентиляційні канали 6. Наявність у кінцевих натискних кільцях 2 навколо аксіальних вентиляційних каналів 4 додаткових порожнин 3 дозволяє знизити аеродинамічний опір потоку холодоагенту на вході його в аксіальні вентиляційні канали ротора без зменшення його спинки, що тим самим сприяє збільшенню витрати охолодного холодоагенту і, як наслідок, підвищенню ефективності охолодження. Джерела інформації: 1. Авторское свидетельство СССР №1418848 Al, H02К1/32; 9/04, 1988г. 4
