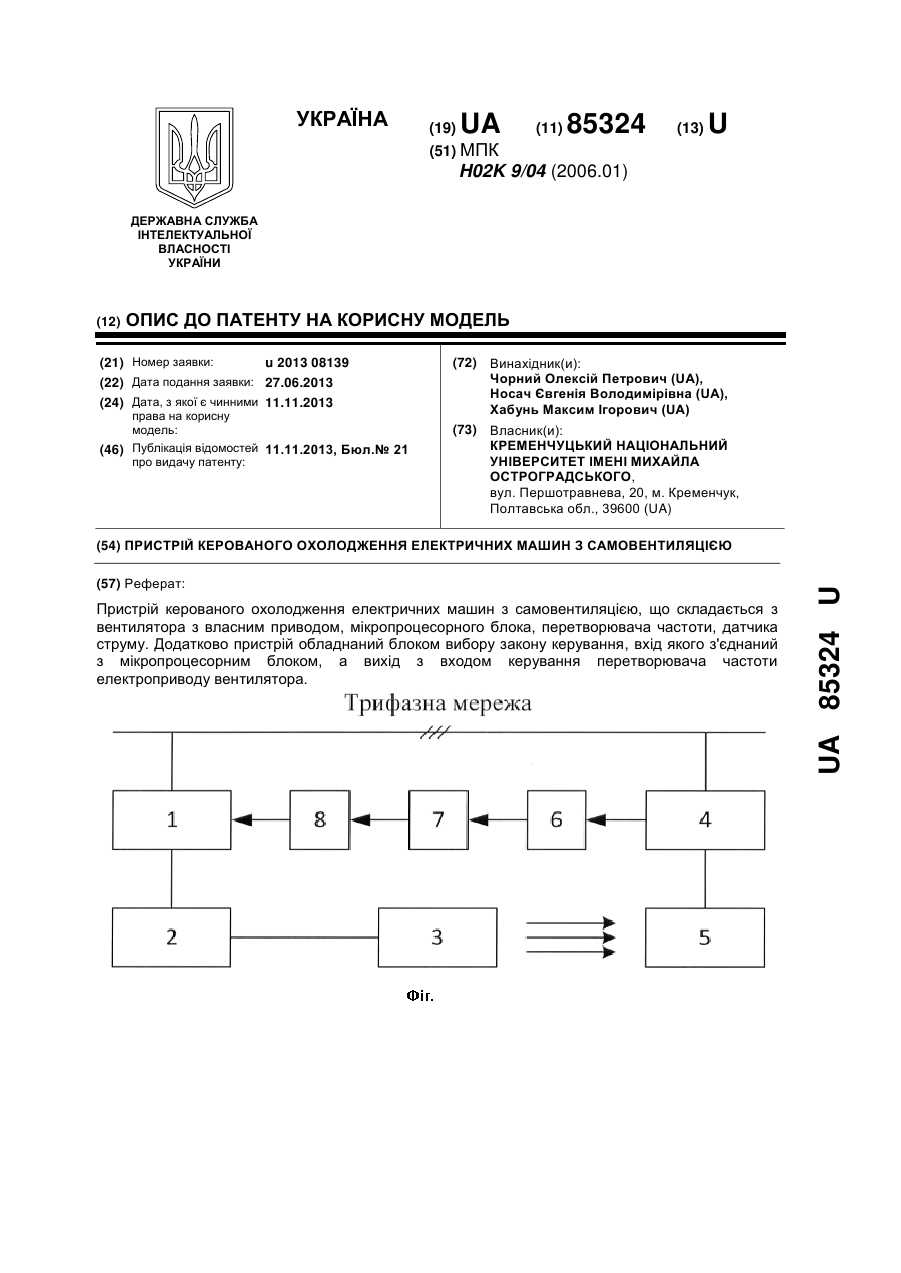

H02K 9/04 — забезпечені пристроями для створення потоку охолоджуючої середовища

Номер патенту: 85324

Опубліковано: 11.11.2013

Автори: Носач Євгенія Володимирівна, Хабунь Максим Ігорович, Чорний Олексій Петрович

МПК: H02K 9/04

Мітки: охолодження, керованого, електричних, машин, пристрій, самовентиляцією

Формула / Реферат:

Пристрій керованого охолодження електричних машин з самовентиляцією, що складається з вентилятора з власним приводом, мікропроцесорного блока, перетворювача частоти, датчика струму, який відрізняється тим, що пристрій додатково обладнаний блоком вибору закону керування, вхід якого з'єднаний з мікропроцесорним блоком, а вихід з входом керування перетворювача частоти електроприводу вентилятора.

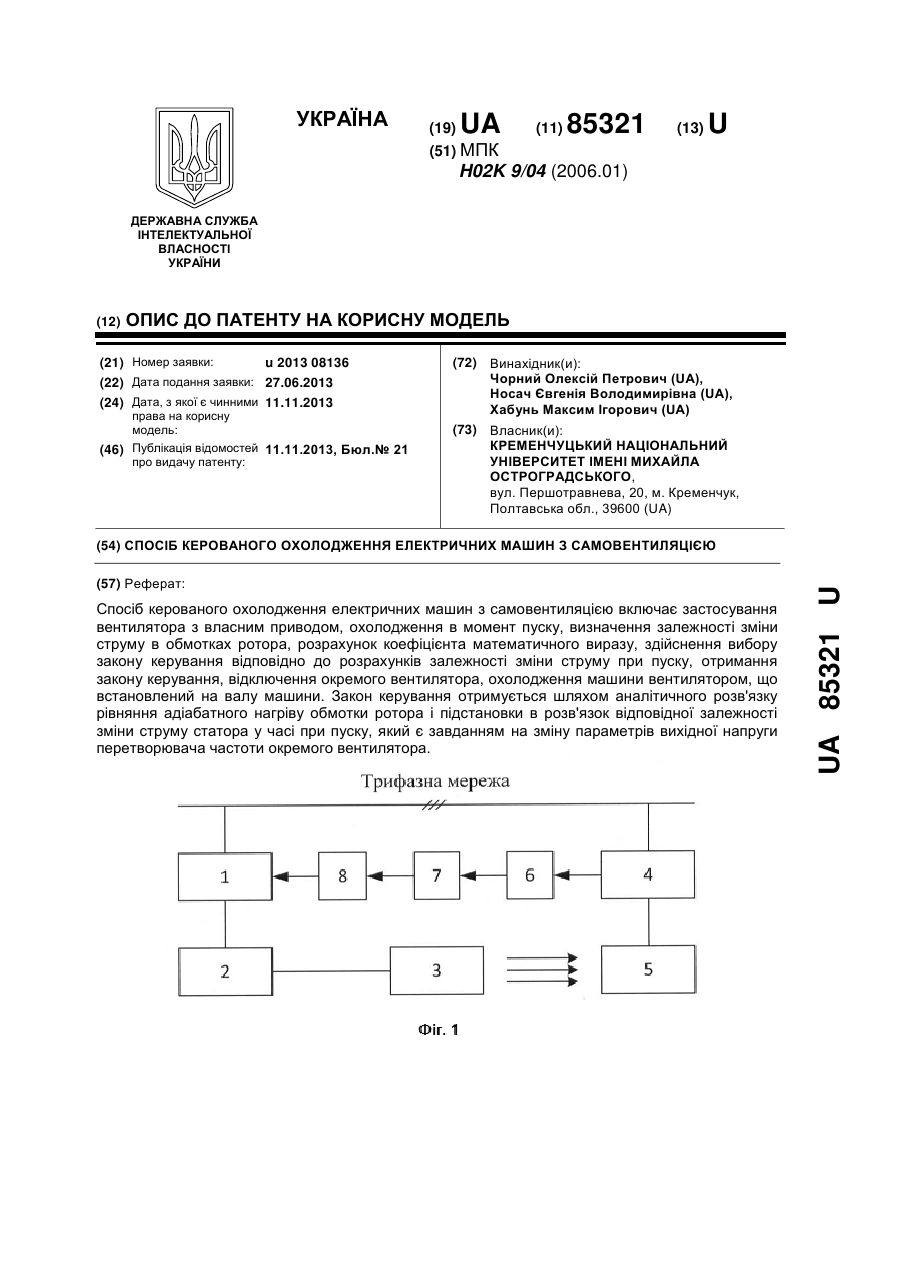

Номер патенту: 85321

Опубліковано: 11.11.2013

Автори: Носач Євгенія Володимирівна, Хабунь Максим Ігорович, Чорний Олексій Петрович

МПК: H02K 9/04

Мітки: охолодження, керованого, спосіб, електричних, машин, самовентиляцією

Формула / Реферат:

Спосіб керованого охолодження електричних машин з самовентиляцією, що полягає у застосуванні вентилятора з власним приводом, який відрізняється тим, що охолодження машини відбувається в момент пуску, визначається залежність зміни струму в обмотках ротора, розраховується коефіцієнт її математичного виразу і здійснюється, відповідно розрахованій залежності зміни струму при пуску, вибір закону керування, який отриманий шляхом аналітичного...

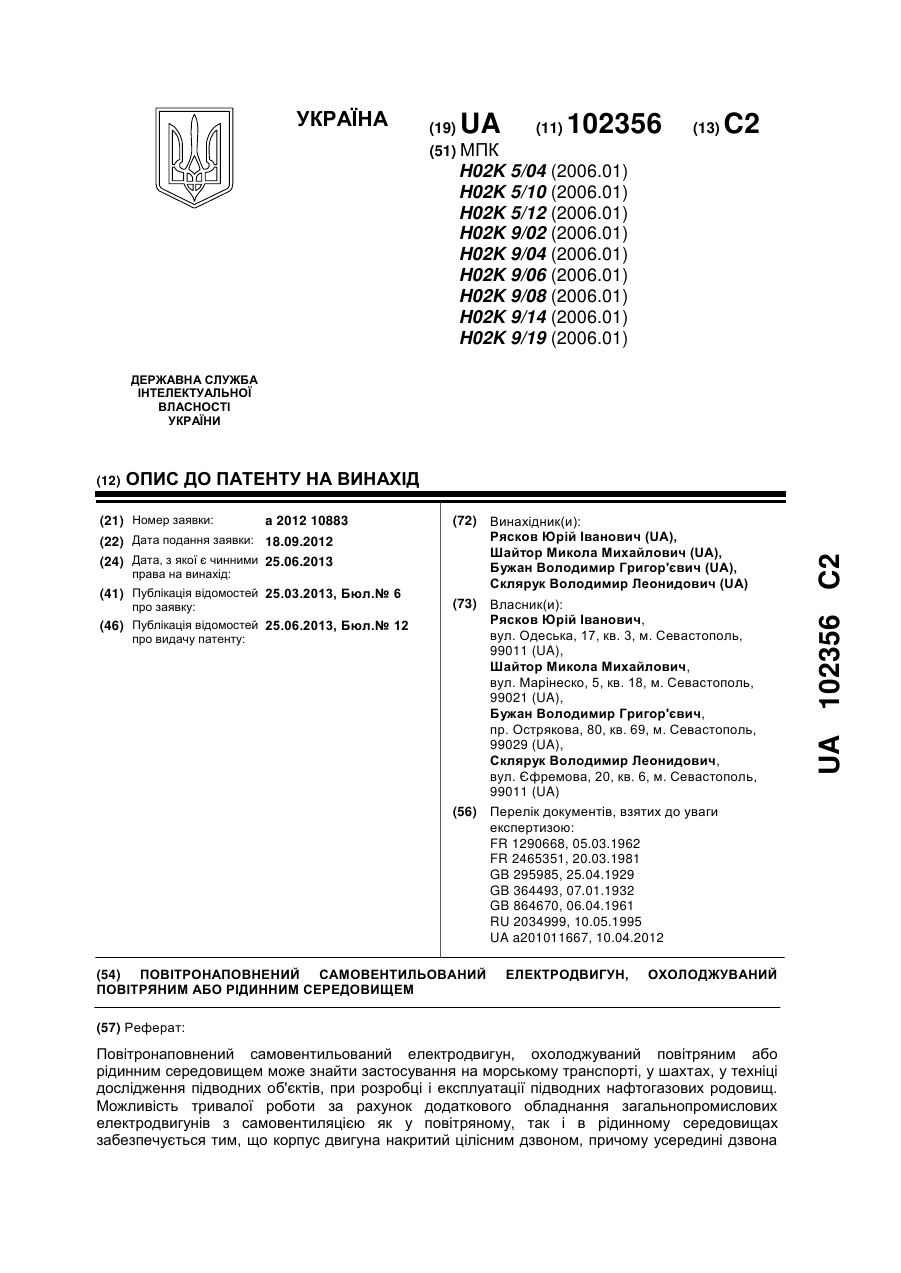

Номер патенту: 102356

Опубліковано: 25.06.2013

Автори: Рясков Юрій Іванович, Склярук Володимир Леонидович, Бужан Володимир Григор'євич, Шайтор Микола Михайлович

МПК: H02K 5/04, H02K 5/12, H02K 5/10 ...

Мітки: охолоджуваний, рідинним, повітронаповнений, повітряним, електродвигун, самовентильований, середовищем

Формула / Реферат:

Повітронаповнений самовентильований електродвигун, охолоджуваний повітряним або рідинним середовищем, що містить корпус з вихідним валом і компенсатор, який відрізняється тим, що корпус двигуна накритий цілісним дзвоном з отвором, коаксіальним вихідному валу, причому усередині дзвона розміщені вентиляційні канали, вхід кожного з них розташований у нижній частині дзвона поза ним, а вихід сполучений з вхідними вікнами системи самовентиляції...

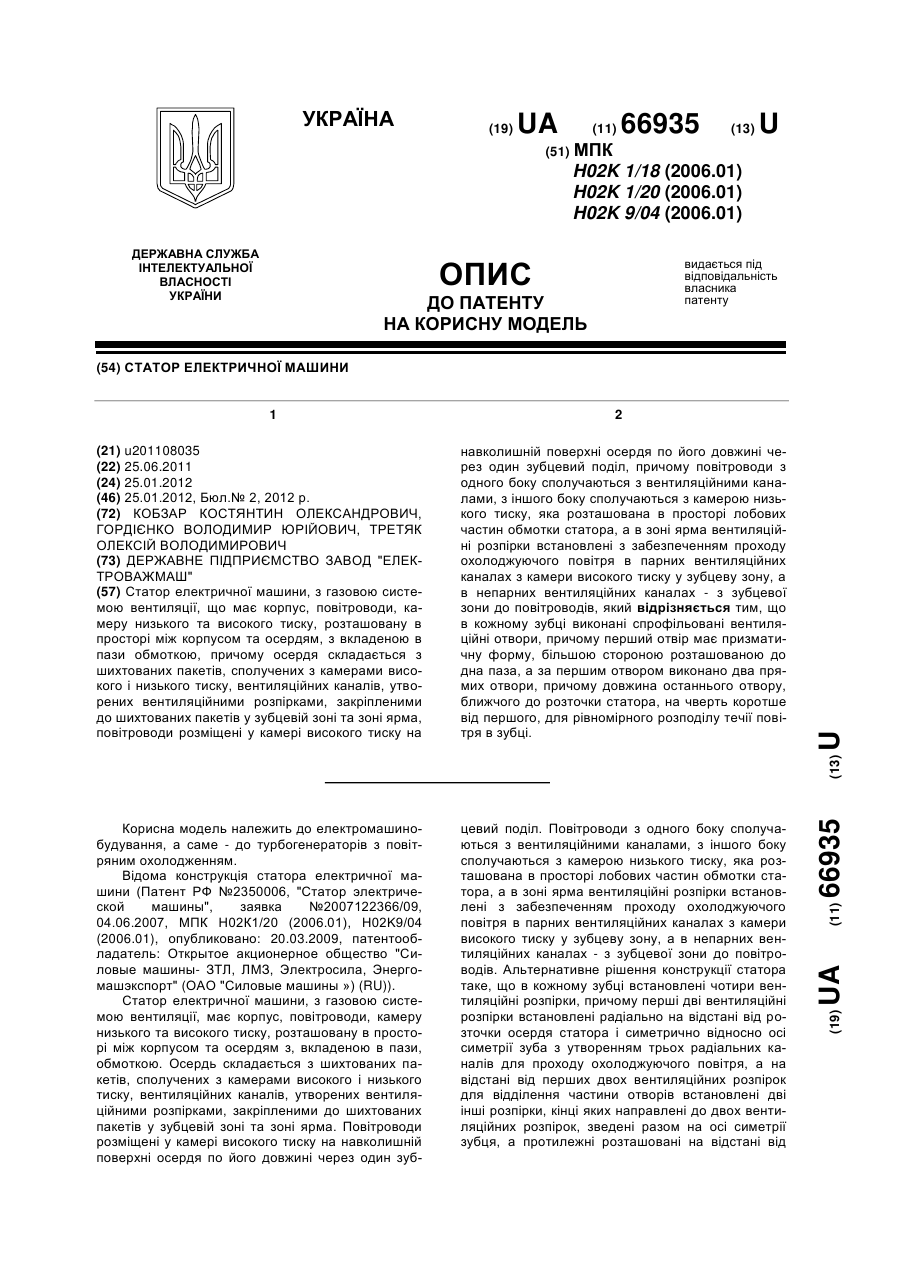

Номер патенту: 66935

Опубліковано: 25.01.2012

Автори: Гордієнко Володимир Юрійович, Третяк Олексій Володимирович, Кобзар Костянтин Олександрович

МПК: H02K 9/04, H02K 1/18, H02K 1/20 ...

Мітки: машини, електричної, статор

Формула / Реферат:

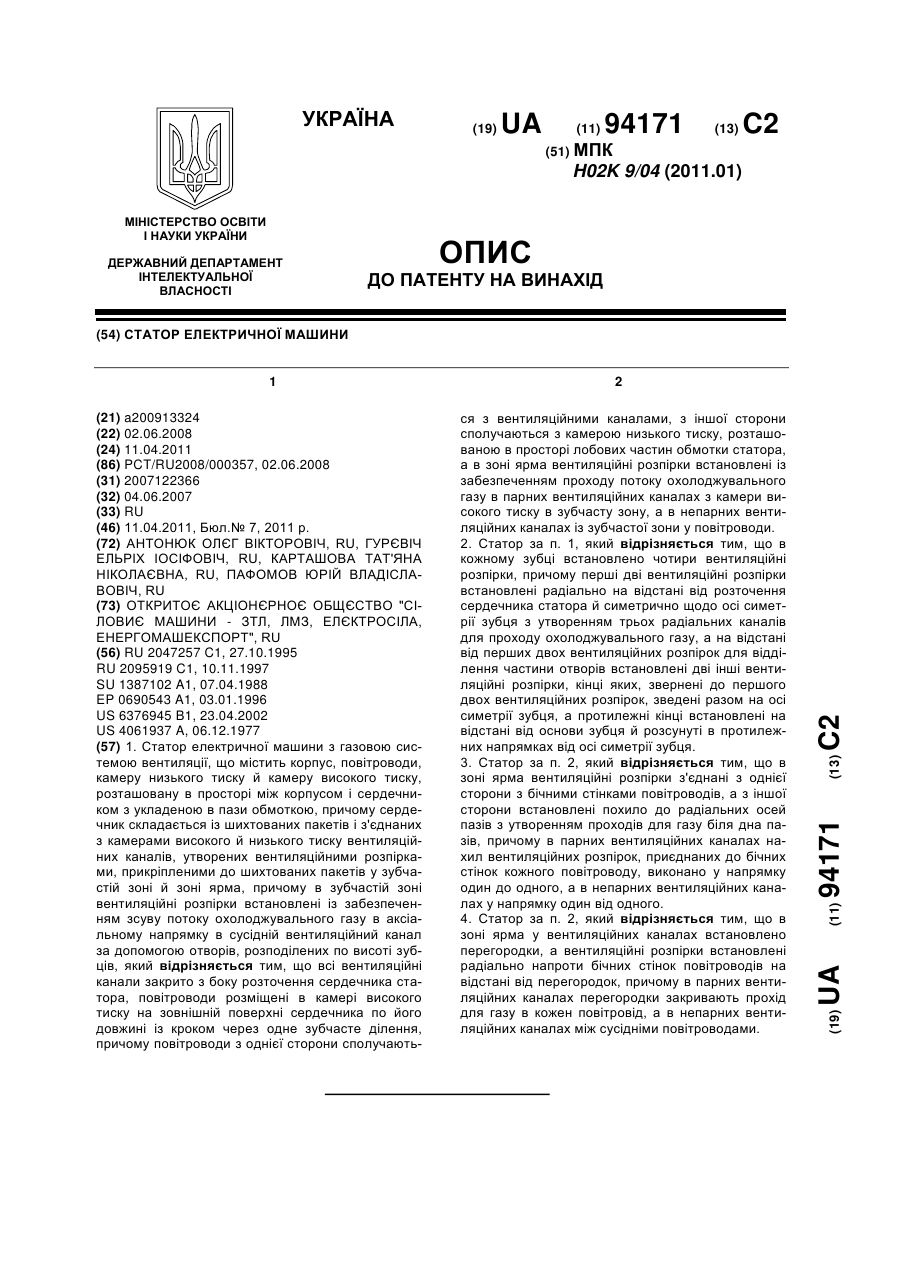

Статор електричної машини, з газовою системою вентиляції, що має корпус, повітроводи, камеру низького та високого тиску, розташовану в просторі між корпусом та осердям, з вкладеною в пази обмоткою, причому осердя складається з шихтованих пакетів, сполучених з камерами високого і низького тиску, вентиляційних каналів, утворених вентиляційними розпірками, закріпленими до шихтованих пакетів у зубцевій зоні та зоні ярма, повітроводи розміщені у...

Номер патенту: 94171

Опубліковано: 11.04.2011

Автори: Антонюк Олєг Вікторовіч, Гурєвіч Ельріх Іосіфовіч, Карташова Тат'яна Ніколаєвна, Пафомов Юрій Владіславовіч

МПК: H02K 9/04

Мітки: статор, машини, електричної

Формула / Реферат:

1. Статор електричної машини з газовою системою вентиляції, що містить корпус, повітроводи, камеру низького тиску й камеру високого тиску, розташовану в просторі між корпусом і сердечником з укладеною в пази обмоткою, причому сердечник складається із шихтованих пакетів і з'єднаних з камерами високого й низького тиску вентиляційних каналів, утворених вентиляційними розпірками, прикріпленими до шихтованих пакетів у зубчастій зоні й зоні ярма,...

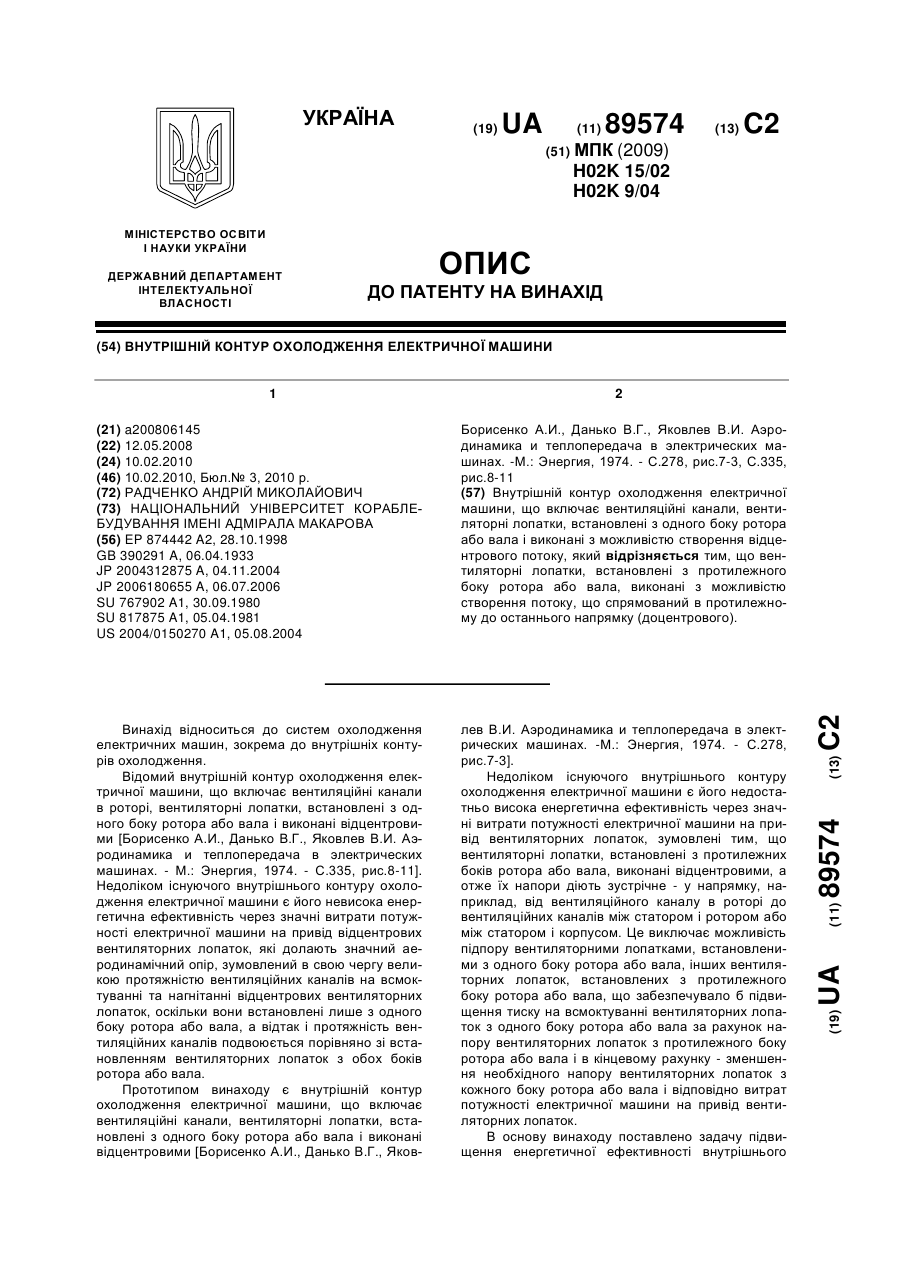

Номер патенту: 89574

Опубліковано: 10.02.2010

Автор: Радченко Андрій Миколайович

МПК: H02K 9/04, H02K 15/02

Мітки: внутрішній, контур, електричної, машини, охолодження

Формула / Реферат:

Внутрішній контур охолодження електричної машини, що включає вентиляційні канали, вентиляторні лопатки, встановлені з одного боку ротора або вала і виконані з можливістю створення відцентрового потоку, який відрізняється тим, що вентиляторні лопатки, встановлені з протилежного боку ротора або вала, виконані з можливістю створення потоку, що спрямований в протилежному до останнього напрямку (доцентрового).

Номер патенту: 87293

Опубліковано: 10.07.2009

Автори: Бялобрежський Олексій Володимирович, Дергачов Євгеній Іванович, Волошин Олексій Миколайович, Родькін Дмитро Йосипович

МПК: H02K 9/04

Мітки: керованого, струму, пристрій, охолодження, машин, постійного

Формула / Реферат:

Пристрій керованого охолодження машин постійного струму, що складається з вентилятора, який механічно з'єднаний з валом асинхронного двигуна, що живиться від тиристорного регулятора напруги, блока обчислень з математичною моделлю функціонування автоматичної системи регулювання температури електричної машини, яка враховує експлуатаційні режими роботи машини і розраховуєзміну значення температури обмотки якоря; величини струму й напруги...

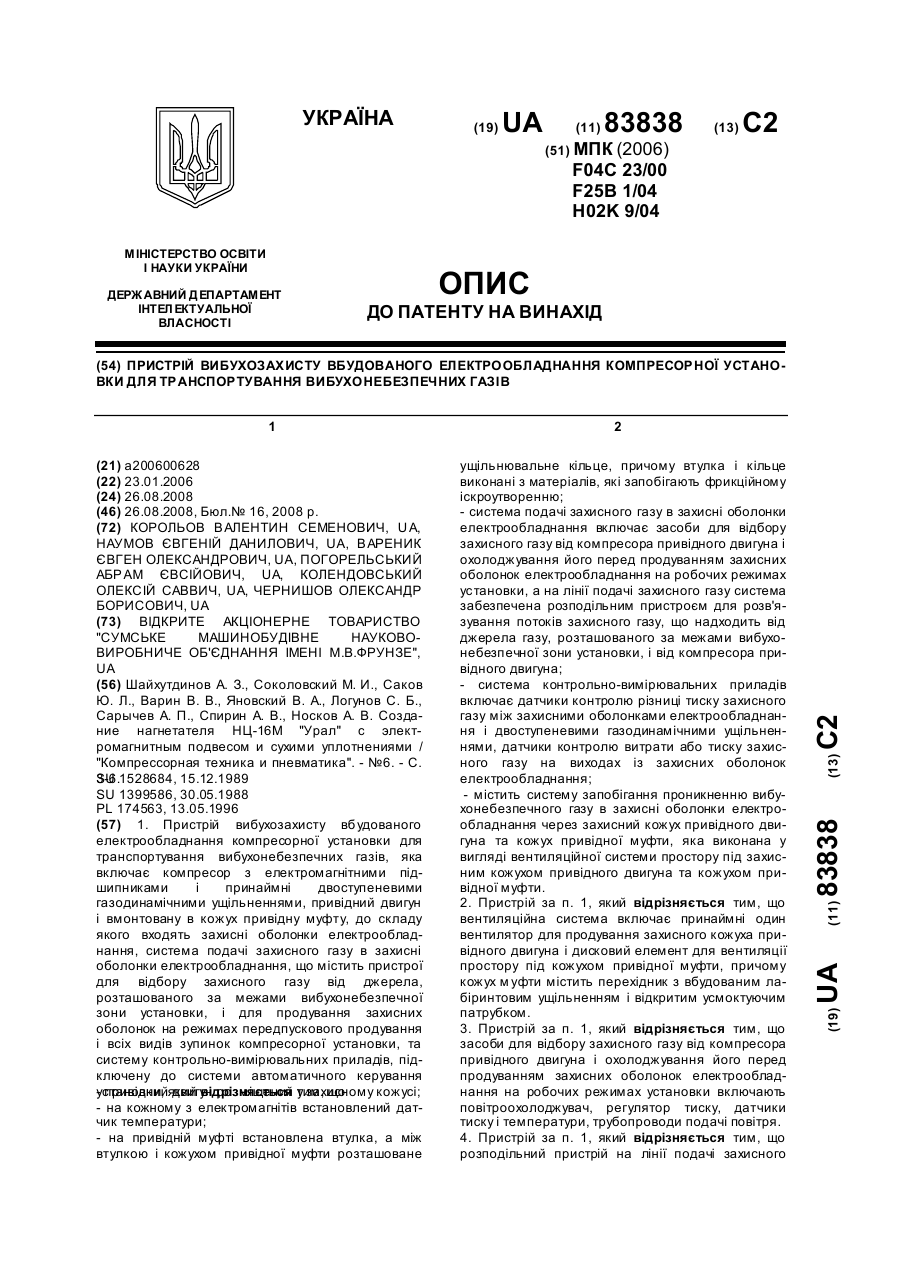

Номер патенту: 83838

Опубліковано: 26.08.2008

Автори: Колендовський Олексій Саввич, Чернишов Олександр Борисович, Погорельский Абрам Євсійович, Корольов Валентин Семенович, Наумов Євгеній Данилович, Вареник Євген Олександрович

МПК: H02K 9/04, F25B 1/04, F04C 23/00 ...

Мітки: вибухонебезпечних, установки, пристрій, вибухозахисту, компресорної, газів, вбудованого, транспортування, електрообладнання

Формула / Реферат:

       1. Пристрій вибухозахисту вбудованого електрообладнання компресорної установки для транспортування вибухонебезпечних газів, яка включає компресор з електромагнітними підшипниками і принаймні двоступеневими газодинамічними ущільненнями, привідний двигун і вмонтовану в кожух привідну муфту, до складу якого входять захисні оболонки електрообладнання, система подачі захисного газу в захисні оболонки електрообладнання, що містить пристрої...

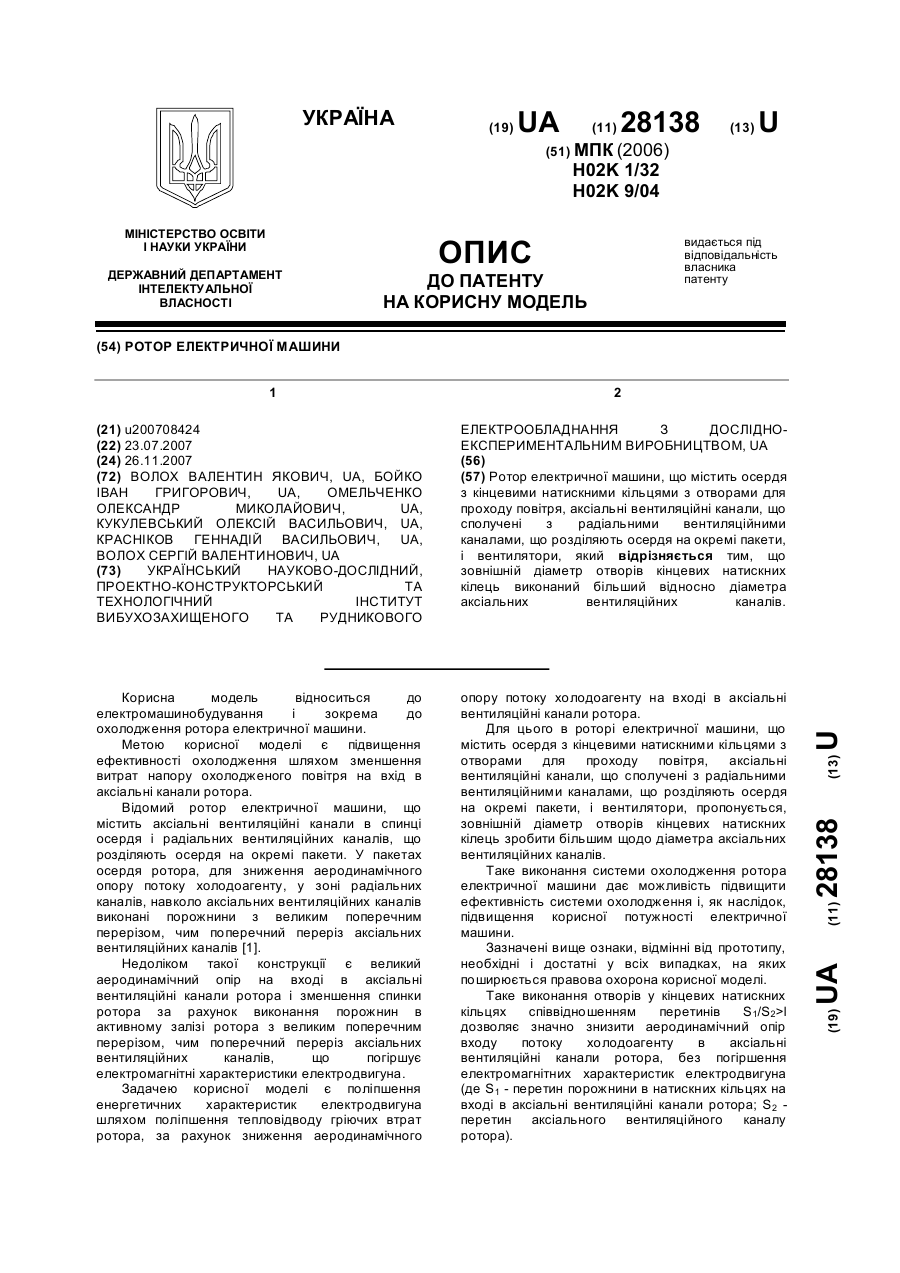

Номер патенту: 28138

Опубліковано: 26.11.2007

Автори: Бойко Іван Григорович, Кукулевський Олексій Васильович, Омельченко Олександр Миколайович, Волох Сергій Валентинович, Красніков Геннадій Васильович, Волох Валентин Якович

МПК: H02K 1/32, H02K 9/04

Мітки: електричної, ротор, машини

Формула / Реферат:

Ротор електричної машини, що містить осердя з кінцевими натискними кільцями з отворами для проходу повітря, аксіальні вентиляційні канали, що сполучені з радіальними вентиляційними каналами, що розділяють осердя на окремі пакети, і вентилятори, який відрізняється тим, що зовнішній діаметр отворів кінцевих натискних кілець виконаний більший відносно діаметра аксіальних вентиляційних каналів.

Номер патенту: 26003

Опубліковано: 27.08.2007

Автори: Омельченко Олександр Миколайович, Кукулевський Олексій Васильович, Введенська Марія Іллівна, Кириленко Валерій Іванович

МПК: H02K 1/32, H02K 9/04, H02K 7/00 ...

Мітки: двигуна, ротор, асинхронного

Формула / Реферат:

Ротор асинхронного двигуна з короткозамкненою обмоткою, що містить вал, осердя, вильоти стрижнів обмотки, сполучені з короткозамикаючим кільцем, порожнину між короткозамикаючим кільцем і торцем осердя, кільцеву порожнину між короткозамикаючим кільцем і валом, балансувальний вузол, закріплений на короткозамикаючому кільці, напірні елементи, який відрізняється тим, що балансувальний вузол виконаний у вигляді диска з закріпленими на ньому...

Номер патенту: 24488

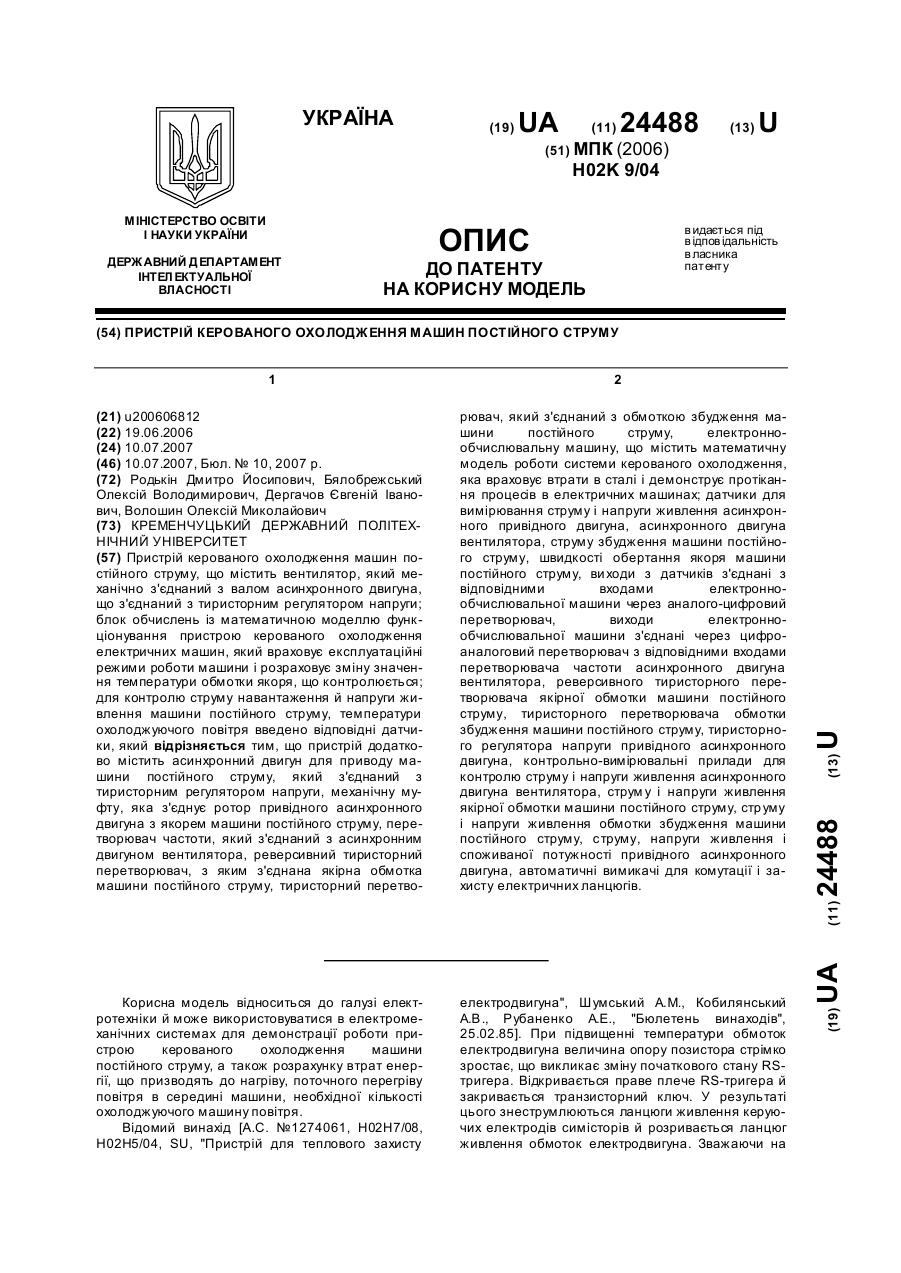

Опубліковано: 10.07.2007

Автори: Родькін Дмитро Йосипович, Бялобрежський Олексій Володимирович, Дергачов Євгеній Іванович, Волошин Олексій Миколайович

МПК: H02K 9/04

Мітки: охолодження, постійного, машин, струму, керованого, пристрій

Формула / Реферат:

Пристрій керованого охолодження машин постійного струму, що містить вентилятор, який механічно з'єднаний з валом асинхронного двигуна, що з'єднаний з тиристорним регулятором напруги; блок обчислень із математичною моделлю функціонування пристрою керованого охолодження електричних машин, який враховує експлуатаційні режими роботи машини і розраховує зміну значення температури обмотки якоря, що контролюється; для контролю струму навантаження й...

Номер патенту: 78748

Опубліковано: 25.04.2007

Автори: Лазарев Георгій Венедиктович, Лановий Володимир Григорович, Положенцев В'ячеслав Васильович, Рибка Яків Володимирович

МПК: H02K 9/04

Мітки: електрична, машина

Формула / Реферат:

1. Електрична машина, яка має статор з явно вирізненими полюсами, виконаними з радіальними концентраторами, бічні уклони яких утворюють поверхні, що з'єднують бокові поверхні полюсів з поверхнею розточки, ротор, який має обмотку з лобовими частинами і який встановлено з робочим зазором Λ, камери підвищеного і зниженого тиску, вхідні і вихідні вентиляційні отвори, вставки першого і другого типу, виконані з немагнітного матеріалу, при...

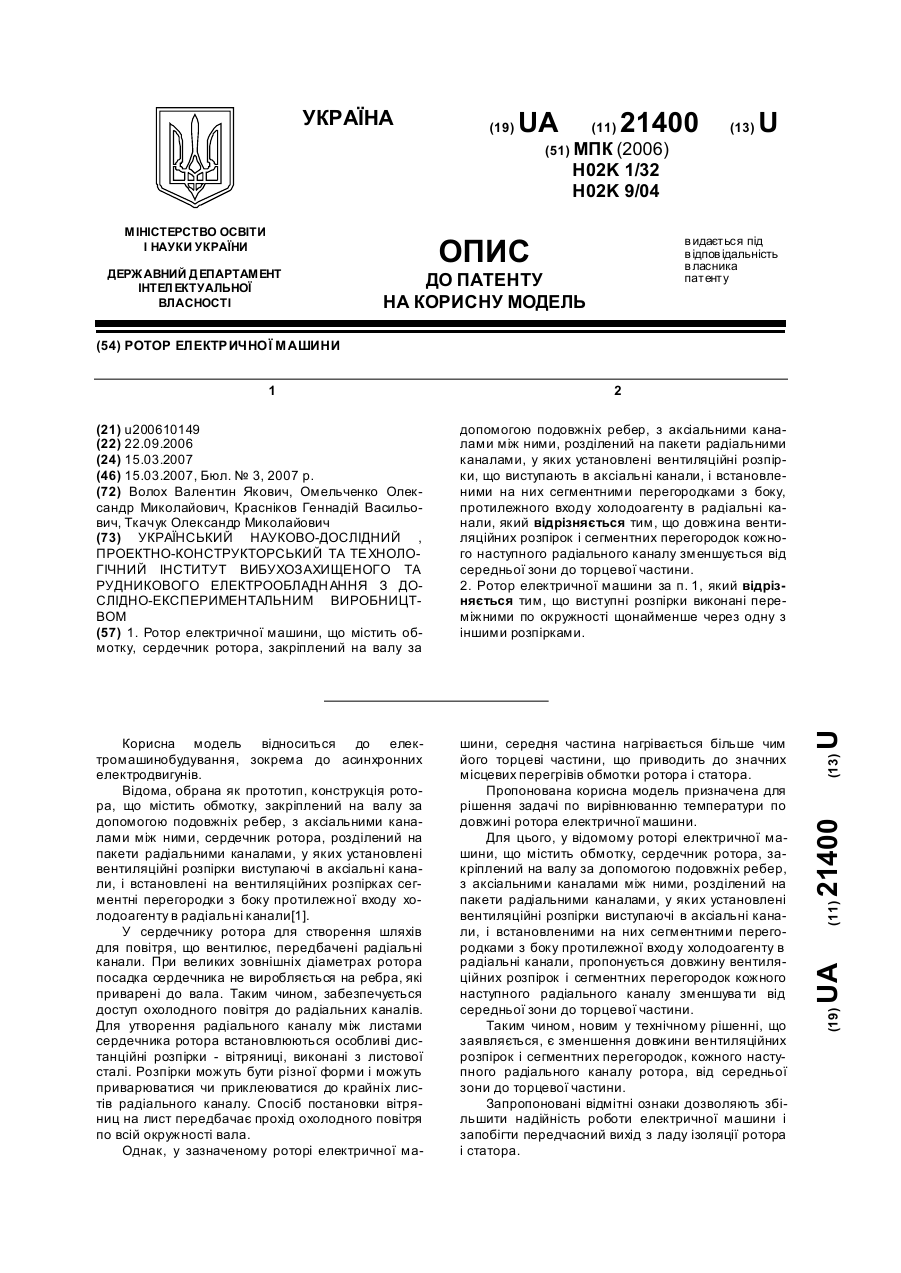

Номер патенту: 21400

Опубліковано: 15.03.2007

Автори: Красніков Геннадій Васильович, Волох Валентин Якович, Омельченко Олександр Миколайович, Ткачук Олександр Миколайович

МПК: H02K 1/32, H02K 9/04

Мітки: ротор, електричної, машини

Формула / Реферат:

1. Ротор електричної машини, що містить обмотку, сердечник ротора, закріплений на валу за допомогою подовжніх ребер, з аксіальними каналами між ними, розділений на пакети радіальними каналами, у яких установлені вентиляційні розпірки, що виступають в аксіальні канали, і встановленими на них сегментними перегородками з боку, протилежного входу холодоагенту в радіальні канали, який відрізняється тим, що довжина вентиляційних розпірок і...

Номер патенту: 6424

Опубліковано: 16.05.2005

Автори: Рибка Яків Володимирович, Лановий Володимир Григорович, Положенцев В'ячеслав Васильович, Лазарев Георгій Венедиктович

МПК: H02K 9/04

Мітки: електрична, машина

Формула / Реферат:

1. Електрична машина, яка має статор з явно вирізненими полюсами, виконаними з радіальними концентраторами, бічні уклони яких утворюють поверхні, що з'єднують бічні поверхні зазначених полюсів з поверхнею розточки, ротор, який має обмотку з лобовими частинами і встановлений з робочим зазором Λ, камери підвищеного і зниженого тиску, вхідні і вихідні вентиляційні отвори, вставки першого і другого типу, виконані з немагнітного матеріалу,...

Номер патенту: 59507

Опубліковано: 15.09.2003

Автори: Бондар Олег Григорович, Плахтир Олег Олегович, Ставинський Андрій Андрійович, Ставинський Ростислав Андрійович, Чекунов Володимир Костянтинович

МПК: H02K 9/04

Мітки: електрична, машина

Формула / Реферат:

Електрична машина, що містить статор і ротор, закріплений на валу з внутрішньою осьовою порожниною, а також робоче колесо вентилятора системи охолодження, яка відрізняється тим, що робоче колесо вентилятора установлено на вихідній частині електродвигуна, розташованого у внутрішній порожнині вала ротора, зв'язаній з вентиляційними каналами системи охолодження.

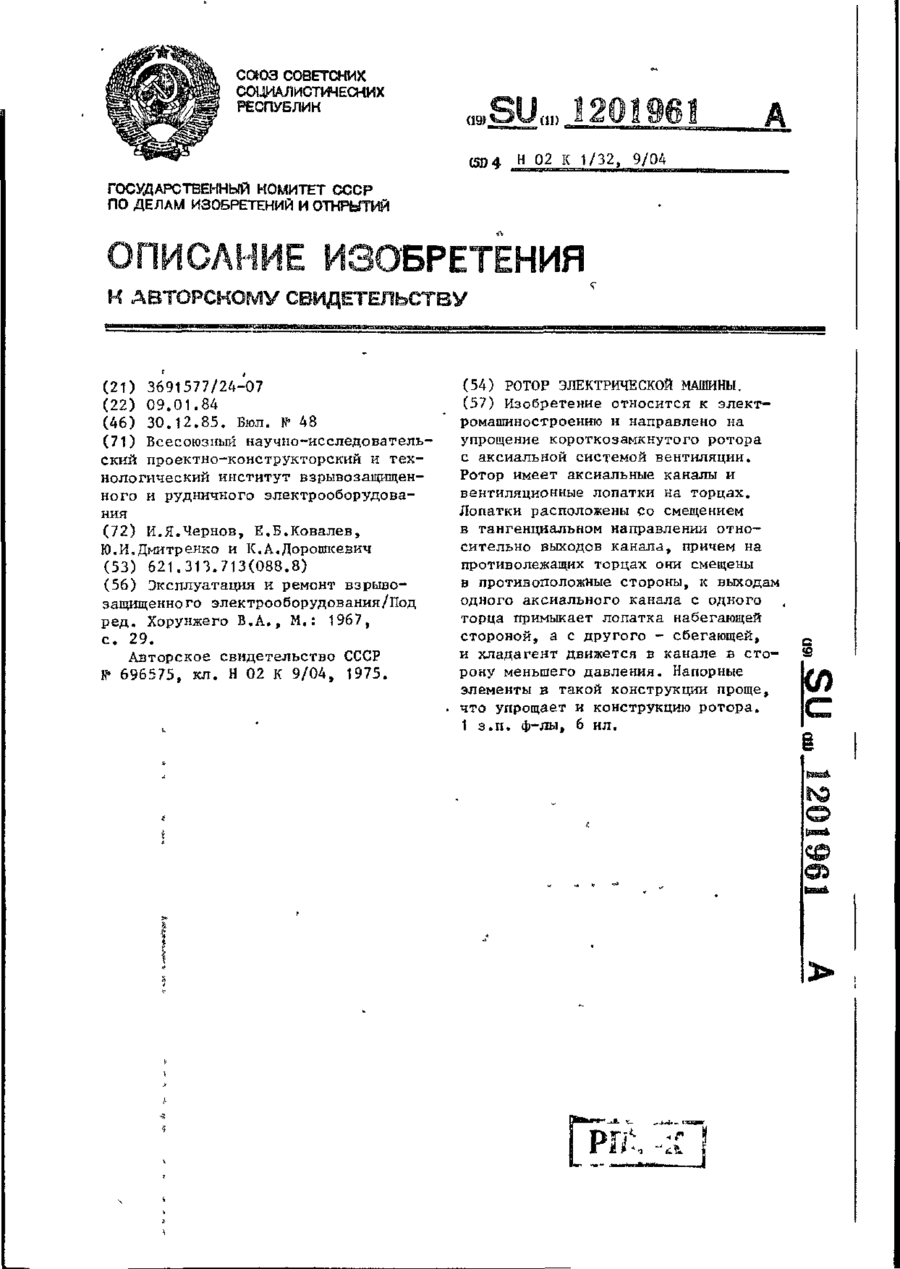

Номер патенту: 12112

Опубліковано: 25.12.1996

Автори: Чернов Ігор Яковлевич, Дорошкевич Костянтин Олександрович, Ковальов Євген Борисович, Дмитренко Юрій Іванович

МПК: H02K 1/32, H02K 9/04

Мітки: машини, електричної, ротор

Формула / Реферат:

1. Ротор электрической машини, имеющий аксиальные каналы и вентиляционные лопатки на торцах, образующие межлопаточные каналы, в ко­торых расположены выходы аксиальных каналов, отличающийся тем, что с целью упрощения, ло­патки расположены со смещением в тангенциаль­ном направлении относительно выходов каналов, причем на противолежащих торцах они смещены в противоположные стороны.2. Ротор по п. 1, отличающийся тем, что в каждом...

Номер патенту: 9805

Опубліковано: 30.09.1996

Автор: Дибан Юрій Євгенович

МПК: H02K 9/04, H02K 1/12

Мітки: електричної, статор, машини

Формула / Реферат:

(57) 1. Статор электрической машины, содержащий обмотку, шихтованный сердечник с вентиляционными каналами, образованными радиальными распорками между пакетами, вентиляционные элементы, установленные в радиальных каналах, отличающийся тем, что вентиляционные элементы выполнены в виде обтекаемых тел цилиндрической формы, жестко закрепленных между радиальными распорками и расположенных на их продольной оси симметрии с продольным шагом между...

Номер патенту: 9396

Опубліковано: 30.09.1996

Автори: Яковлев Михайло Михайлович, Чернов Ігор Яковлевич, Бурковський Анатолій Миколайович, Дмитренко Юрій Іванович, Дорошкевич Костянтин Олександрович

МПК: H02K 9/04

Мітки: електрична, машина, закрита

Формула / Реферат:

Закрытая электрическая машина, содержа­щая статор и ротор с наружным вентилятором, раз­мещенном в кожухе с защитным узлом на торце, состоящим из ограничивающего цилиндра с распо­ложенной в нем вентиляционной решеткой и ради­альных ребер, сопряженных с внешней стороны с ограничивающим цилиндром, а с внутренней - с примыкающим к ребрам диском, отличающаяся тем, что, с целью улучшения охлаждения и повыше­ния надежности, вентиляционная решетка и...

Номер патенту: 8465

Опубліковано: 30.09.1996

Автори: Збарський Леонід Олександрович, Куцин Микола Андрійович, Поршнев Юрій Васильович

МПК: H02K 9/04, H02K 1/32

Мітки: електрична, машина

Формула / Реферат:

Электрическая машина, содержащая статор с сердечником и радиальными каналами в нем и закрепленный на валу с помощью продольных ре­бер сердечник ротора, разделенный на пакеты ра­диальными каналами, в которых установлены вентиляционные распорки, отличающаяся тем, что, с целью повышения эффективности охлажде­ния путем выравнивания температуры по длине электрической машины, вентиляционные распор­ки в средней зоне сердечника выполнены...

Номер патенту: 7674

Опубліковано: 26.12.1995

Автори: Ширнін Іван Григорійович, Збарський Леонід Олександрович, Конохов Микола Миколайович, Бурковський Анатолій Миколайович

МПК: H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

1. Электрическая машина с радиально-согласной вентиляцией, содержащая статор с ради­альными вентиляционными каналами, корпусом и обмоткой с лобовыми частями, ротор аксиальны­ми и радиальными вентиляционными каналами, палом и осевыми вентиляторами, снабженными направляющими цилиндрическими кожухами, от­личающаяся тем, что, с целью улучшения охлаж­дения. между кожухом вентилятора и торцом ротора над аксиальными каналами установлена перегородка...

Номер патенту: 7673

Опубліковано: 26.12.1995

Автори: Волох Валентин Яковлевич, Куцин Микола Андрійович, Поршнев Юрій Васильович, Збарський Леонід Олександрович

МПК: H02K 9/04, H02K 1/32

Мітки: машина, електрична

Формула / Реферат:

1. Электрическая машина, содержащая ста­тор с сердечником и радиальными каналами в нем, закрепленный на валу с помощью продольных ре­бер с аксиальными каналами между ними сердеч­ник ротора, разделенный на пакеты радиальными каналами, в которых установлены вентиляцион­ные распорки и расположенные на валу по обе сто­роны от сердечника ротора вентиляторы, отличающаяся тем, что, с целью повышения ин­тенсивности охлаждения путем выравнивания...

Номер патенту: 7671

Опубліковано: 26.12.1995

Автори: Збарський Леонід Олександрович, Макагон Вячеслав Антонович, Конохов Микола Миколайович, Ширнін Іван Григорійович, Поршнев Юрій Васильович

МПК: H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

Электрическая машина, содержащая корпус с подшипниковыми щитами, сердечник статора, ротор, по обе стороны пакета которого установле­ны внутренние вентиляторы под лобовыми частями обмотки статора, и кольцевые перегородки, установленные в торцовых зонах с разделением их на внешнюю часть, обращенную к подшипниково­му щиту, и внутреннюю, обращенную к сердечни­ку статора, отличающаяся тем, что, с целью снижения массогабаритных показателей при...

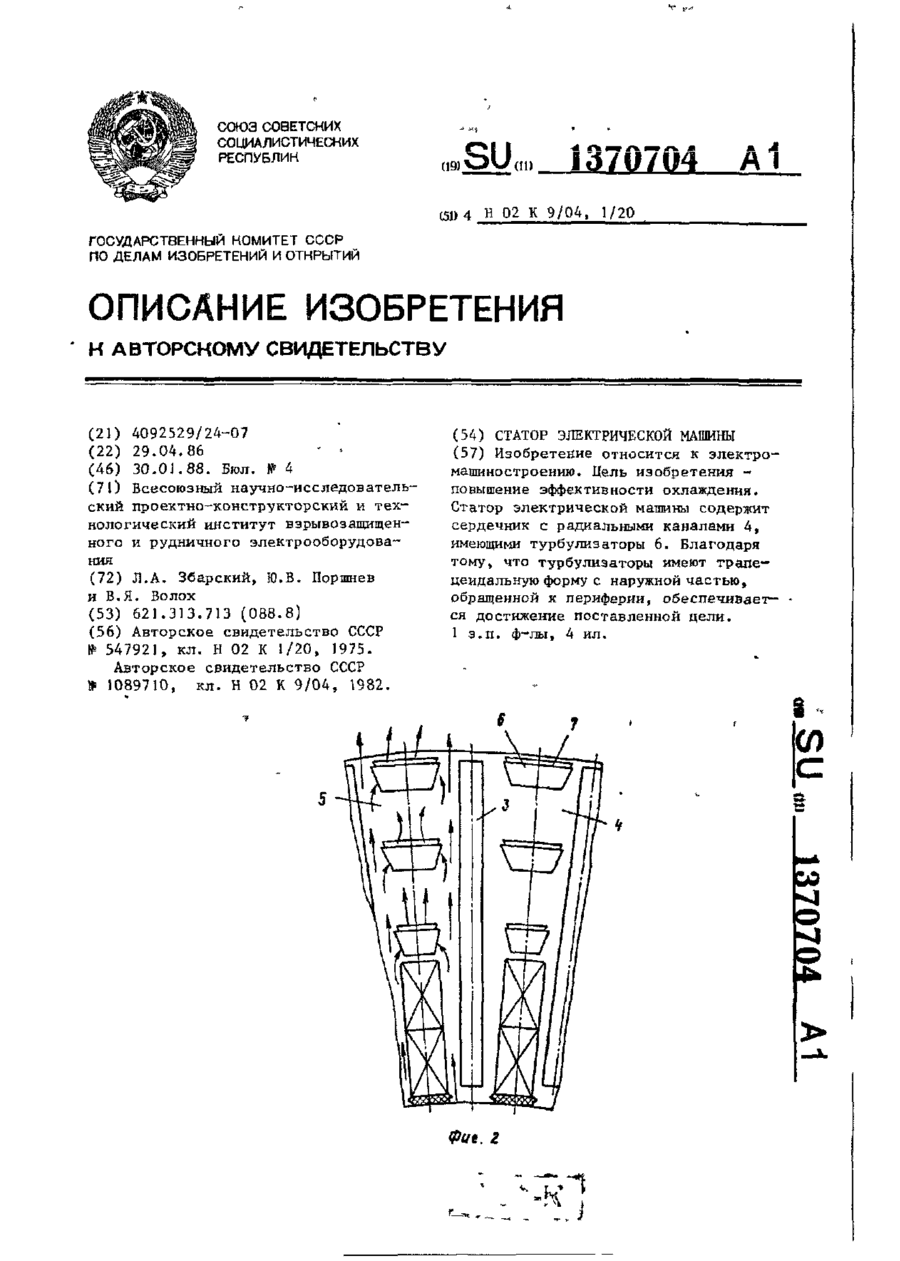

Номер патенту: 7669

Опубліковано: 26.12.1995

Автори: Поршнев Юрій Васильович, Збарський Леонід Олександрович, Волох Валентин Яковлевич

МПК: H02K 9/04, H02K 1/12

Мітки: машини, електричної, статор

Формула / Реферат:

1. Статор электрической машины с радиально согласной вентиляцией, содержащий сердеч­ник, состоящий из шихтованных пакетов, разделен­ных радиальными каналами, на стенках которых по концентрическим окружностям расположены вы­ступающие в радиальный канал турбулизаторы, от­личающийся тем, что, с целью повышения эффективности охлаждения, последние выполнены в виде отдельных секторов, преимущественно трапе­цеидальной формы, наружная часть каждого...

Номер патенту: 7678

Опубліковано: 26.12.1995

Автори: Куцин Микола Андрійович, Поршнев Юрій Васильович, Збарський Леонід Олександрович

МПК: H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

Электрическая машина, содержащая наруж­ный вентилятор, вентиляционный кожух, распре­деленный по периметру статора трубчатый охладитель, включающий по меньшей мере два ря­да труб, расположенных по концентрическим ок­ружностям, и установленные в зоне входа на боковой плите охладителя по концентрическим ок­ружностям козырьки, отличающаяся тем, что, с целью повышения эффективности охлаждения, козырьки каждого последующего ряда в направле­нии от...

Номер патенту: 7677

Опубліковано: 26.12.1995

Автори: Ширнін Іван Григорійович, Збарський Леонід Олександрович, Куцин Микола Андрійович, Матушевський Вацлав Цезаревич, Поршнев Юрій Васильович

МПК: H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

1. Электрическая машина с внутренней цир­куляцией хладагента, содержащая статор, роторе сердечником, имеющим аксиальные каналы и об­моткой, вал с продольными радиальными ребрами и аксиальные каналы, расположенные между ва­лом и сердечником ротора, отличающаяся тем, что, с целью улучшения энергетических показате­лей сердечник ротора выполнен с расположенны­ми между ребрами выступами, в которых размещены дополнительные аксиальные...

Номер патенту: 7676

Опубліковано: 26.12.1995

Автори: Ковальов Євген Борисович, Збарський Леонід Олександрович, Конохов Микола Миколайович, Сороко Павло Антонович

МПК: H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

1. Электрическая машина с радиально-согласной вентиляцией, содержащая статор с обмот­кой и лобовыми частями, ротор с валом, магнитопроводом и аксиальными каналами в маг-нитопроводе и размещенные под лобовыми частя­ми осевые вентиляторы с лопатками, ступицей и кожухом в виде тела вращения, с одной стороны охватывающим лопатки, а другой стороной при­мыкающим к магнитопроводу и охватывающим аксиальные каналы, отличающаяся тем, что, с целью...

Номер патенту: 5396

Опубліковано: 28.12.1994

Автори: Бондарєв Віктор Миколайович, Коцюбенко Валерій Павлович

МПК: H02K 17/16, H02K 9/04

Мітки: машина, закрита, електрична, обдувається

Формула / Реферат:

(57) 1. Закрытая обдуваемая электрическая машина, содержащая статор с обмоткой и лобовыми частями, подшипниковые щиты и ротор со сквозными аксиальными каналами в магнитопроводе и короткозамкнутой обмоткой, на торцах которого расположены концентрические ребра волнообразной формы, которые выполнены огибающими указанные каналы, причем участки ребер, огибающие каждый канал, расположены на разных торцах ротора, выполнены со взаимным смещением на...

Номер патенту: 1497

Опубліковано: 25.07.1994

Автори: Ракогон Володимир Григорович, Кузьмін Віктор Володимирович, Урасов Петро Георгійович, Піддубний Юрій Олександрович

МПК: H02K 9/04

Мітки: турбогенератор, охолодженням, повітряним

Формула / Реферат:

Турбогенератор с воздушным охлаждением, включающий статор, ротор с валом и расположенные на валу осевые вентиляторы с лопатками и втулками, отличающийся тем, что лопатки имеют конические хвостовики, а вал имеет пазы, в которых установлены с возможностью поворота конические хвостовики, закрепленные с торца вала вставками, зафиксированными резьбовыми элементами.

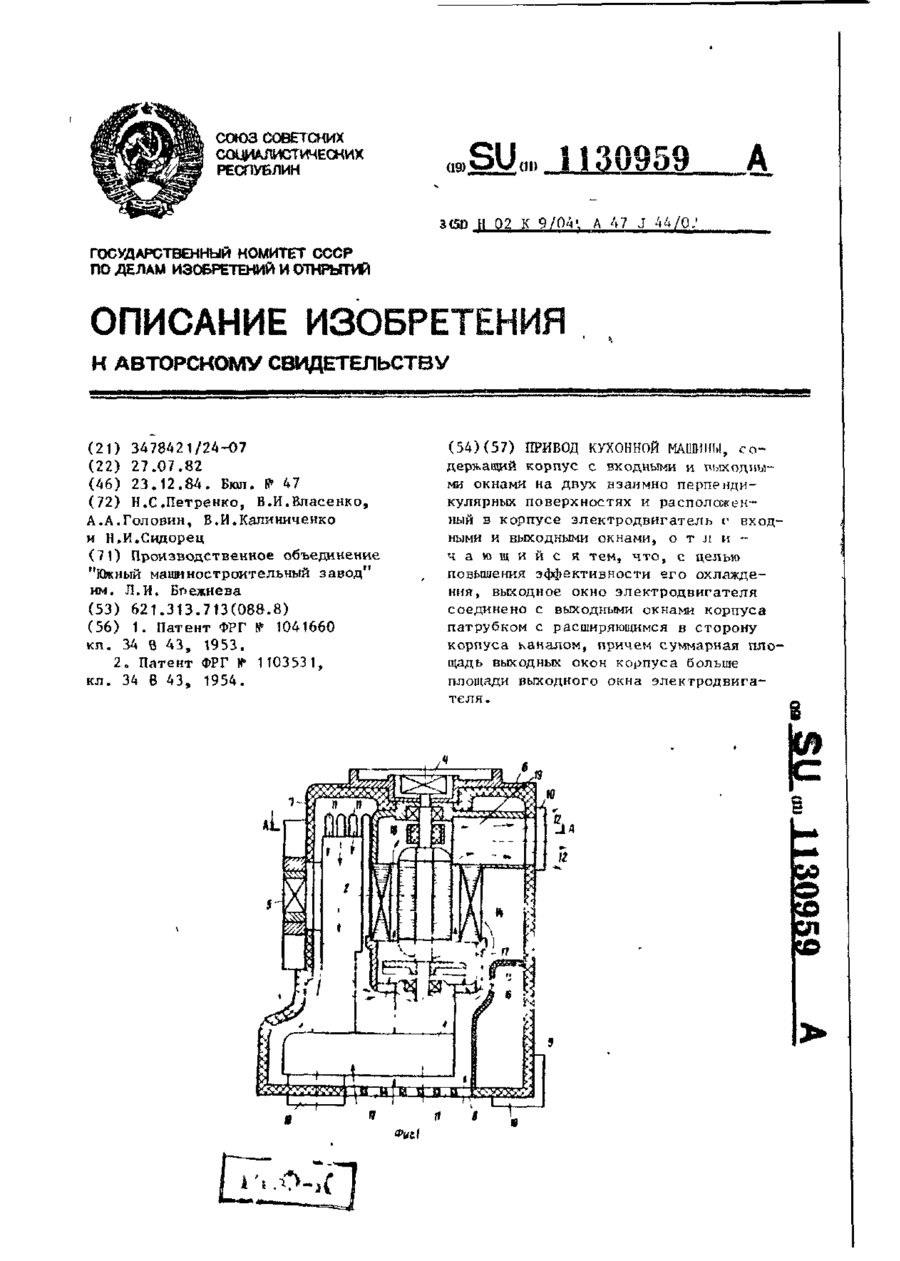

Номер патенту: 1536

Опубліковано: 25.07.1994

Автори: Калініченко Валентин Іванович, Головин Аркадій Олександрович, Власенко Володимир Іванович, Петренко Микола Савельович, Сидорець Микола Іванович

МПК: A47J 44/00, H02K 9/04

Мітки: кухонної, привід, машини

Формула / Реферат:

Привод кухонной машины, содержащий кор­пус с входными и выходными окнами на двух взаимно перпендикулярных поверхностях и распо­ложенный в корпусе электродвигатель с входными и выходными окнами, отличающийся тем, что, с целью повышения эффективности его охлаждения, выходное окно электродвигателя соединено с выходными окнами корпуса патрубком с расши­ряющимся в сторону корпуса каналом, причем суммарная площадь выходных окон корпуса боль­ше...
