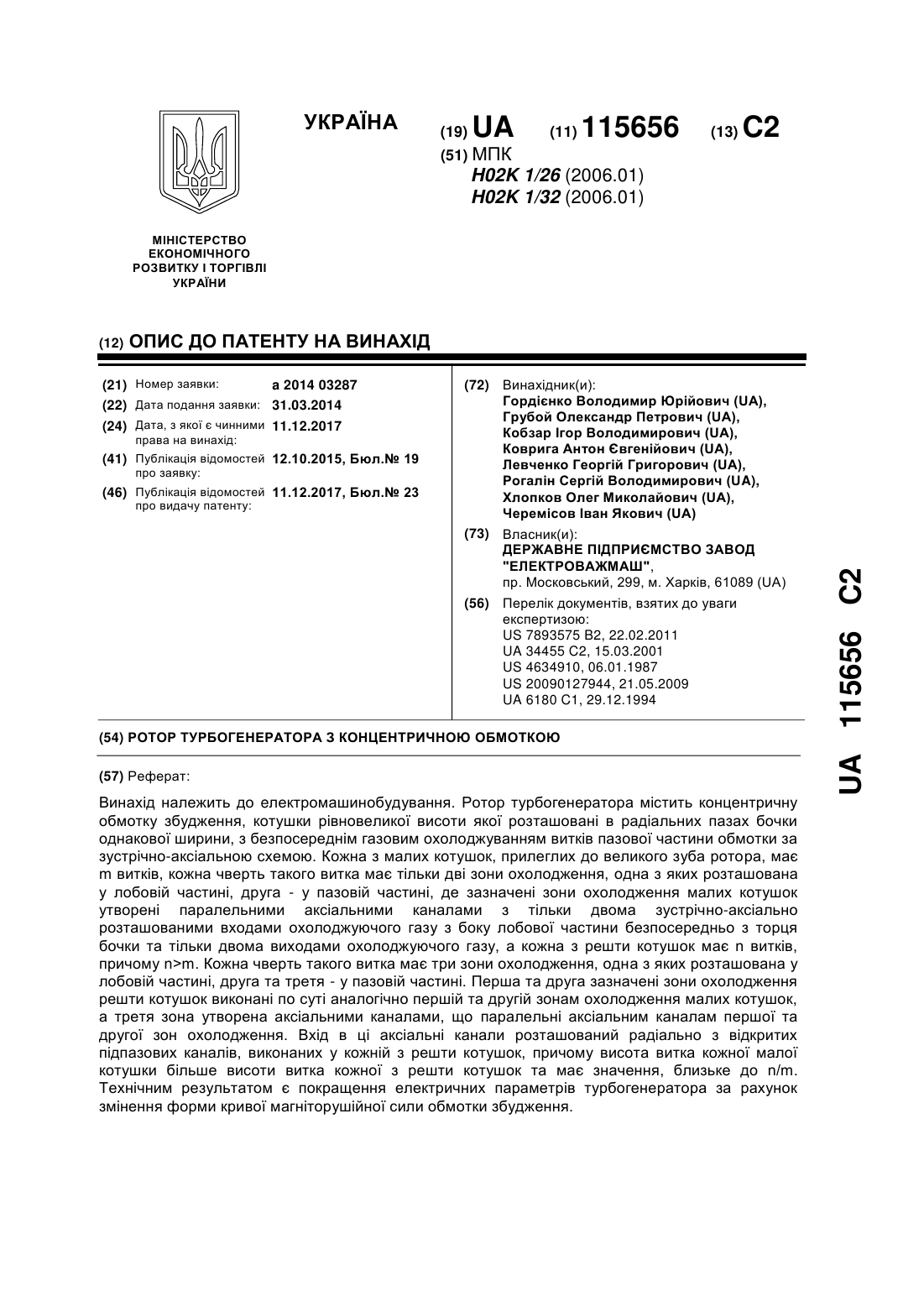

H02K 1/32 — з каналами або проходами для охолоджуючої середовища

Номер патенту: 115656

Опубліковано: 11.12.2017

Автори: Грубой Олександр Петрович, Хлопков Олег Миколайович, Черемісов Іван Якович, Коврига Антон Євгенійович, Кобзар Ігорь Володимирович, Рогалін Сергій Володимирович, Левченко Георгій Григорович, Гордієнко Володимир Юрійович

МПК: H02K 1/32, H02K 1/26

Мітки: ротор, концентричною, турбогенератора, обмоткою

Формула / Реферат:

1. Ротор турбогенератора, що містить концентричну обмотку збудження, котушки рівновеликої висоти якої розташовані в радіальних пазах бочки однакової ширини, з безпосереднім газовим охолоджуванням витків пазової частини обмотки за зустрічно-аксіальною схемою, який відрізняється тим, що кожна з малих котушок, прилеглих до великого зуба ротора, має m витків, кожна чверть такого витка має тільки дві зони охолодження, одна з яких розташована у...

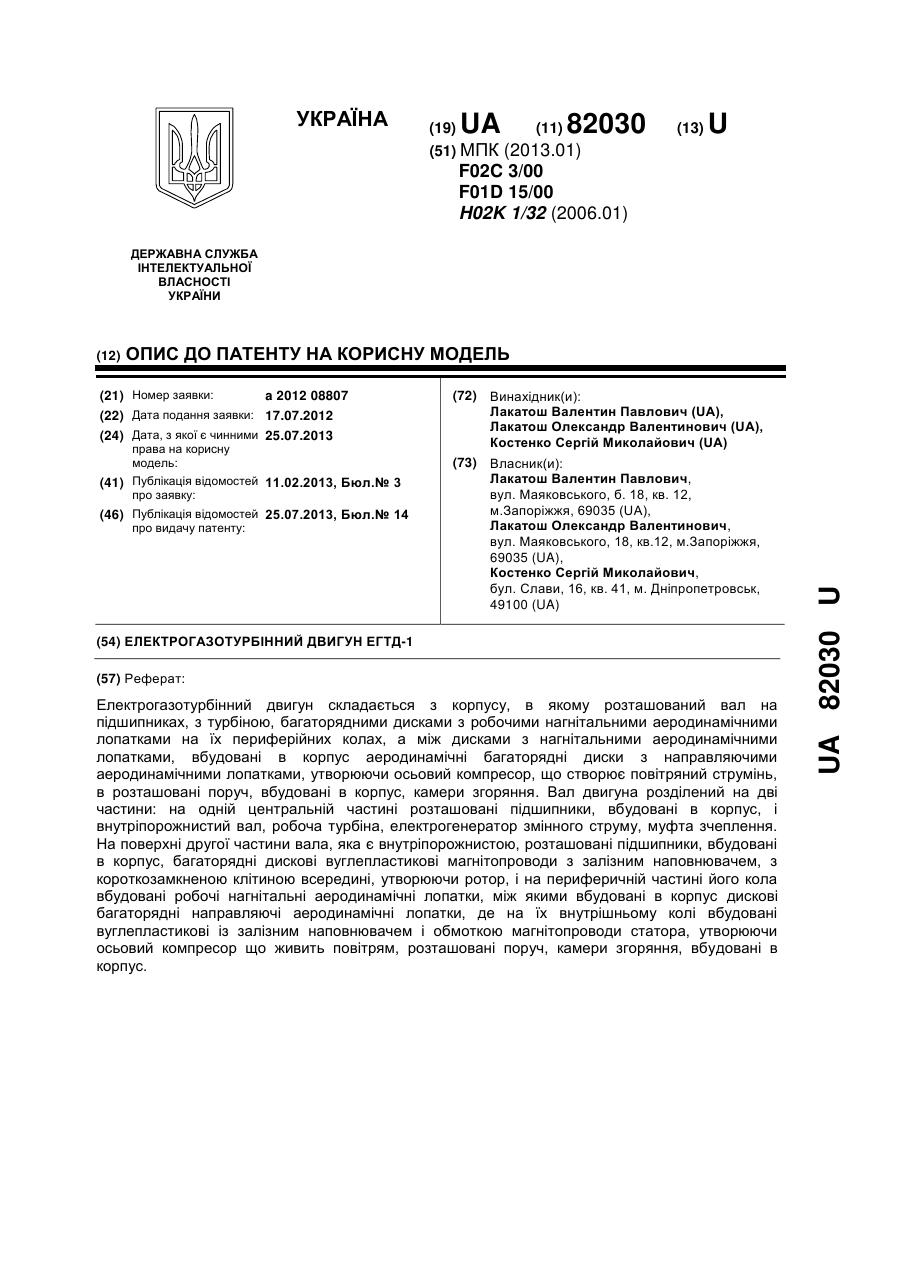

Номер патенту: 82030

Опубліковано: 25.07.2013

Автори: Лакатош Олександр Валентинович, Костенко Сергій Миколайович, Лакатош Валентин Павлович

МПК: H02K 1/32, F01D 15/00, F02C 3/00 ...

Мітки: егтд-1, двигун, електрогазотурбінний

Формула / Реферат:

Електрогазотурбінний двигун, що складається з корпусу, в якому розташований вал на підшипниках з турбінами, багаторядними дисками з робочими нагнітальними аеродинамічними лопатками на їх периферійних колах, а між дисками з нагнітальними аеродинамічними лопатками, вбудовані в корпус аеродинамічні багаторядні диски з направляючими аеродинамічними лопатками, утворюючи осьовий компресор, що створює повітряний струмінь, в розташовані поруч,...

Номер патенту: 28138

Опубліковано: 26.11.2007

Автори: Волох Валентин Якович, Кукулевський Олексій Васильович, Бойко Іван Григорович, Красніков Геннадій Васильович, Омельченко Олександр Миколайович, Волох Сергій Валентинович

МПК: H02K 9/04, H02K 1/32

Мітки: електричної, машини, ротор

Формула / Реферат:

Ротор електричної машини, що містить осердя з кінцевими натискними кільцями з отворами для проходу повітря, аксіальні вентиляційні канали, що сполучені з радіальними вентиляційними каналами, що розділяють осердя на окремі пакети, і вентилятори, який відрізняється тим, що зовнішній діаметр отворів кінцевих натискних кілець виконаний більший відносно діаметра аксіальних вентиляційних каналів.

Номер патенту: 26548

Опубліковано: 25.09.2007

Автори: Омельченко Олександр Миколайович, Москальов Едуард Петрович, Добров Андрій Валерійович, Кукулевський Олексій Васильович, Кириленко Валерій Іванович

МПК: H02K 9/00, H02K 7/00, H02K 1/32 ...

Мітки: двигуна, ротор, асинхронного

Формула / Реферат:

1. Ротор асинхронного двигуна, що має короткозамкнену обмотку та містить вал, осердя, вильоти стрижнів обмотки, сполучені з короткозамикаючим кільцем, порожнину між короткозамикаючим кільцем і торцем осердя, кільцеву порожнину між короткозамикаючим кільцем і валом, балансувальне кільце, який відрізняється тим, що балансувальне кільце закріплене на валу, утворюючи вентиляційний простір із зовнішньою торцевою поверхнею короткозамикаючого...

Номер патенту: 26003

Опубліковано: 27.08.2007

Автори: Омельченко Олександр Миколайович, Введенська Марія Іллівна, Кукулевський Олексій Васильович, Кириленко Валерій Іванович

МПК: H02K 1/32, H02K 9/04, H02K 7/00 ...

Мітки: ротор, двигуна, асинхронного

Формула / Реферат:

Ротор асинхронного двигуна з короткозамкненою обмоткою, що містить вал, осердя, вильоти стрижнів обмотки, сполучені з короткозамикаючим кільцем, порожнину між короткозамикаючим кільцем і торцем осердя, кільцеву порожнину між короткозамикаючим кільцем і валом, балансувальний вузол, закріплений на короткозамикаючому кільці, напірні елементи, який відрізняється тим, що балансувальний вузол виконаний у вигляді диска з закріпленими на ньому...

Номер патенту: 21400

Опубліковано: 15.03.2007

Автори: Омельченко Олександр Миколайович, Красніков Геннадій Васильович, Волох Валентин Якович, Ткачук Олександр Миколайович

МПК: H02K 1/32, H02K 9/04

Мітки: електричної, ротор, машини

Формула / Реферат:

1. Ротор електричної машини, що містить обмотку, сердечник ротора, закріплений на валу за допомогою подовжніх ребер, з аксіальними каналами між ними, розділений на пакети радіальними каналами, у яких установлені вентиляційні розпірки, що виступають в аксіальні канали, і встановленими на них сегментними перегородками з боку, протилежного входу холодоагенту в радіальні канали, який відрізняється тим, що довжина вентиляційних розпірок і...

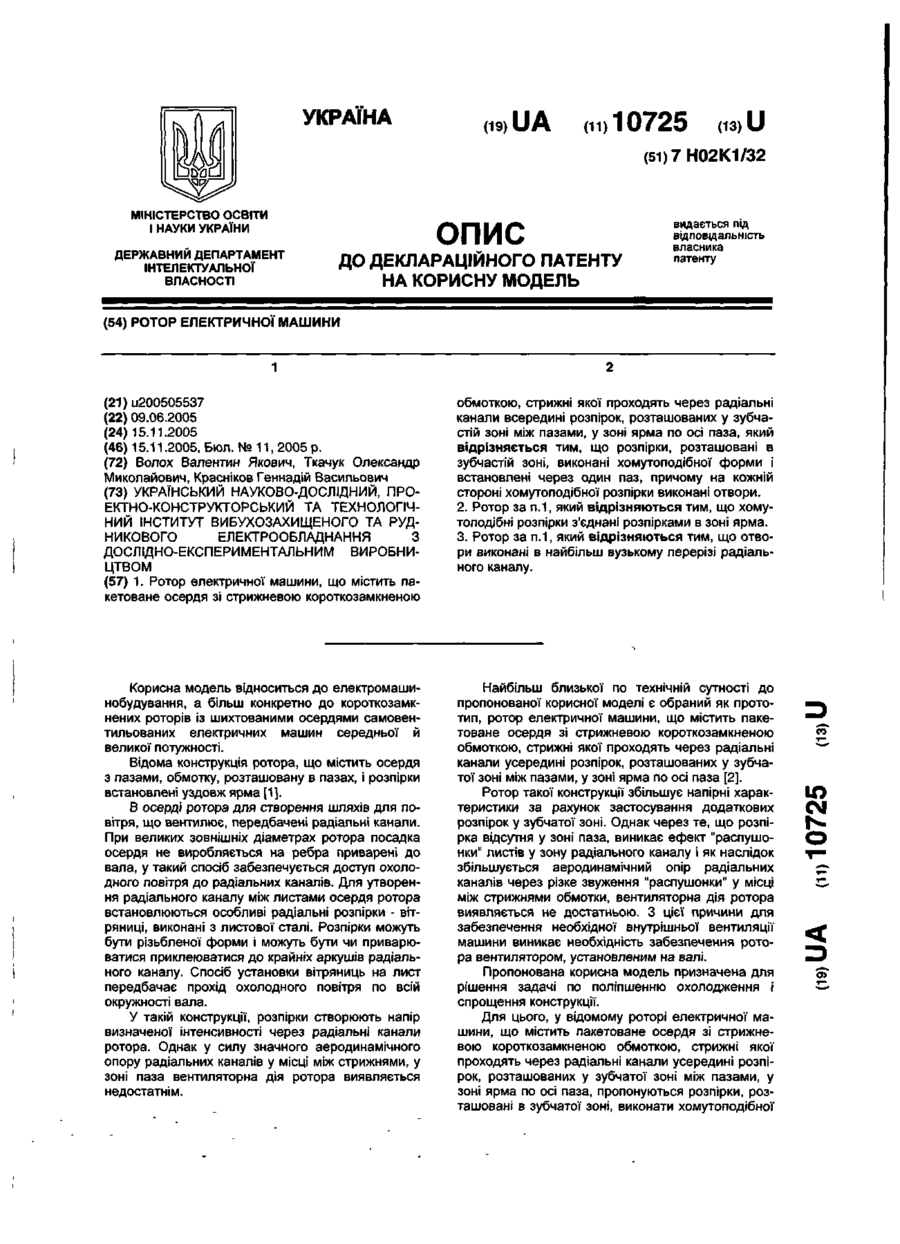

Номер патенту: 10725

Опубліковано: 15.11.2005

Автори: Красніков Геннадій Васильович, Волох Валентин Якович, Ткачук Олександр Миколайович

МПК: H02K 1/32

Мітки: електричної, ротор, машини

Формула / Реферат:

1. Ротор електричної машини, що містить пакетоване осердя зі стрижневою короткозамкненою обмоткою, стрижні якої проходять через радіальні канали всередині розпірок, розташованих у зубчастій зоні між пазами, у зоні ярма по осі паза, який відрізняється тим, що розпірки, розташовані в зубчастій зоні, виконані хомутоподібної форми і встановлені через один паз, причому на кожній стороні хомутоподібної розпірки виконані отвори.2. Ротор за...

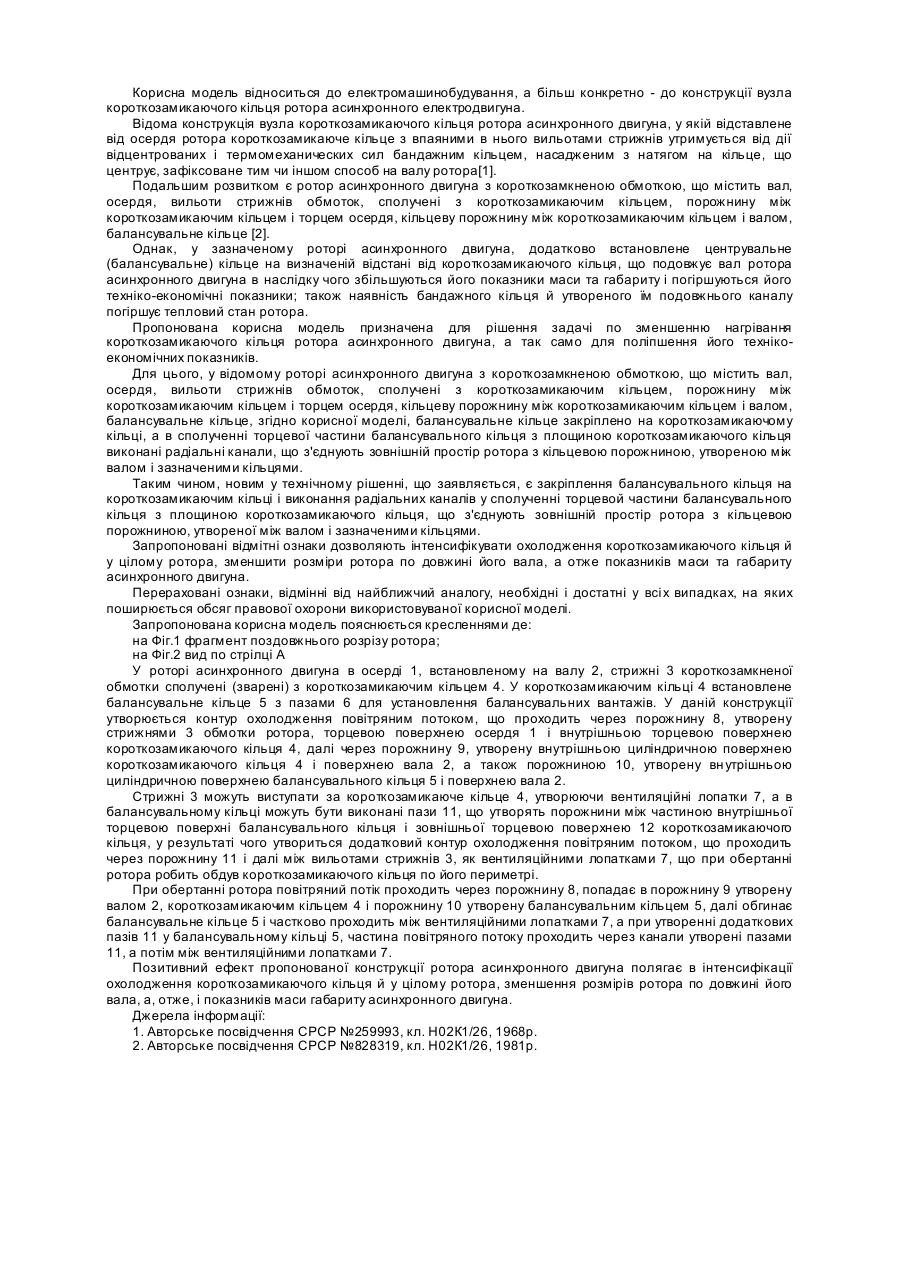

Номер патенту: 9676

Опубліковано: 17.10.2005

Автори: Дмитренко Юрій Іванович, Кириленко Валерій Іванович, Кукулевський Олексій Васильович

МПК: H02K 1/32

Мітки: асинхронного, ротор, двигуна

Формула / Реферат:

Ротор асинхронного двигуна з короткозамкненою обмоткою, що містить вал, осердя, вильоти стрижнів обмоток, з'єднані з короткозамикаючим кільцем, порожнину між короткозамикаючим кільцем і торцем осердя, кільцеву порожнину між короткозамикаючим кільцем і валом, балансувальне кільце, який відрізняється тим, що балансувальне кільце закріплене на короткозамикаючому кільці, а в з'єднанні торцевої частини балансувального кільця з площиною...

Номер патенту: 12112

Опубліковано: 25.12.1996

Автори: Ковальов Євген Борисович, Дорошкевич Костянтин Олександрович, Чернов Ігор Яковлевич, Дмитренко Юрій Іванович

МПК: H02K 1/32, H02K 9/04

Мітки: електричної, машини, ротор

Формула / Реферат:

1. Ротор электрической машини, имеющий аксиальные каналы и вентиляционные лопатки на торцах, образующие межлопаточные каналы, в ко­торых расположены выходы аксиальных каналов, отличающийся тем, что с целью упрощения, ло­патки расположены со смещением в тангенциаль­ном направлении относительно выходов каналов, причем на противолежащих торцах они смещены в противоположные стороны.2. Ротор по п. 1, отличающийся тем, что в каждом...

Номер патенту: 8466

Опубліковано: 30.09.1996

Автори: Куцин Микола Андрійович, Збарський Леонід Олександрович, Поршнев Юрій Васильович, Горягін Володимир Федорович, Фіготіна Маргарита Іллівна

МПК: H02K 1/32

Мітки: осердя, електричної, машини

Формула / Реферат:

Сердечник электрической машины, содер­жащий обмотку в виде стержней, высота которых больше их ширины, размещенную в зубцовой зоне сердечника, разделенного радиальными вентиля­ционными каналами на пакеты, в торцовых частях которых в зубцовой зоне между стержнями выпол­нены углубления, отличающийся тем, что, с целью снижения аэродинамического сопротивле­ния, указанные углубления выполнены с высотой не менее высоты стержней и ориентированы в...

Номер патенту: 8465

Опубліковано: 30.09.1996

Автори: Куцин Микола Андрійович, Поршнев Юрій Васильович, Збарський Леонід Олександрович

МПК: H02K 1/32, H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

Электрическая машина, содержащая статор с сердечником и радиальными каналами в нем и закрепленный на валу с помощью продольных ре­бер сердечник ротора, разделенный на пакеты ра­диальными каналами, в которых установлены вентиляционные распорки, отличающаяся тем, что, с целью повышения эффективности охлажде­ния путем выравнивания температуры по длине электрической машины, вентиляционные распор­ки в средней зоне сердечника выполнены...

Номер патенту: 7673

Опубліковано: 26.12.1995

Автори: Куцин Микола Андрійович, Поршнев Юрій Васильович, Волох Валентин Яковлевич, Збарський Леонід Олександрович

МПК: H02K 1/32, H02K 9/04

Мітки: машина, електрична

Формула / Реферат:

1. Электрическая машина, содержащая ста­тор с сердечником и радиальными каналами в нем, закрепленный на валу с помощью продольных ре­бер с аксиальными каналами между ними сердеч­ник ротора, разделенный на пакеты радиальными каналами, в которых установлены вентиляцион­ные распорки и расположенные на валу по обе сто­роны от сердечника ротора вентиляторы, отличающаяся тем, что, с целью повышения ин­тенсивности охлаждения путем выравнивания...

Номер патенту: 7672

Опубліковано: 26.12.1995

Автори: Горягін Володимир Федорович, Куцин Микола Андрійович, Збарський Леонід Олександрович, Поршнев Юрій Васильович, Фіготіна Маргарита Іллівна

МПК: H02K 1/32

Мітки: електричної, осердя, машини

Формула / Реферат:

Сердечник электрической машины по авт. св. № 959213, отличающийся тем, что, с целью повы­шения эффективности охлаждения, углубления в торцевых частях зубцовой зоны пакетов между стержнями выполнены открытыми в сторону на­ружного диаметра сердечника.
