Кімнатний екран-утеплювач зовнішньої стіни

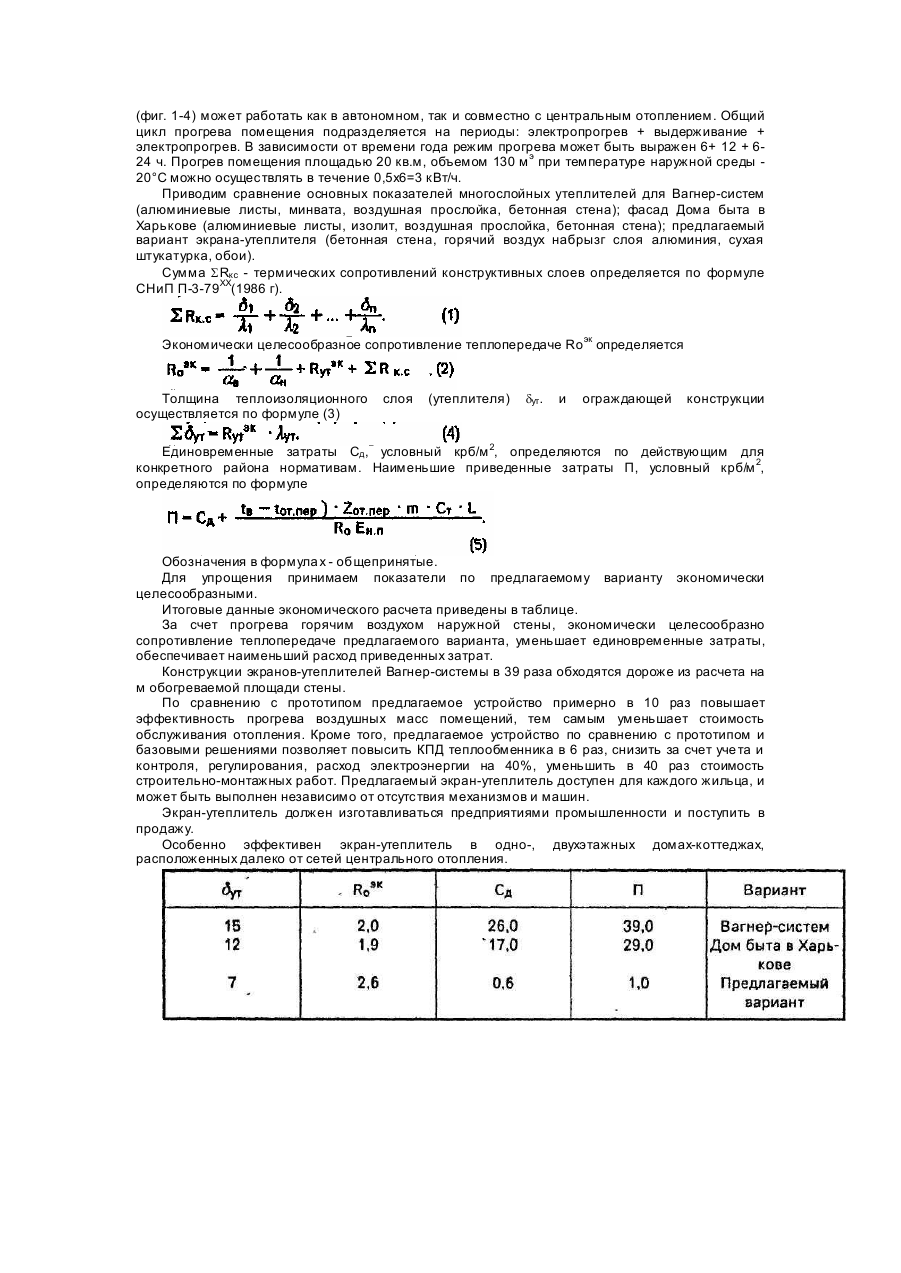

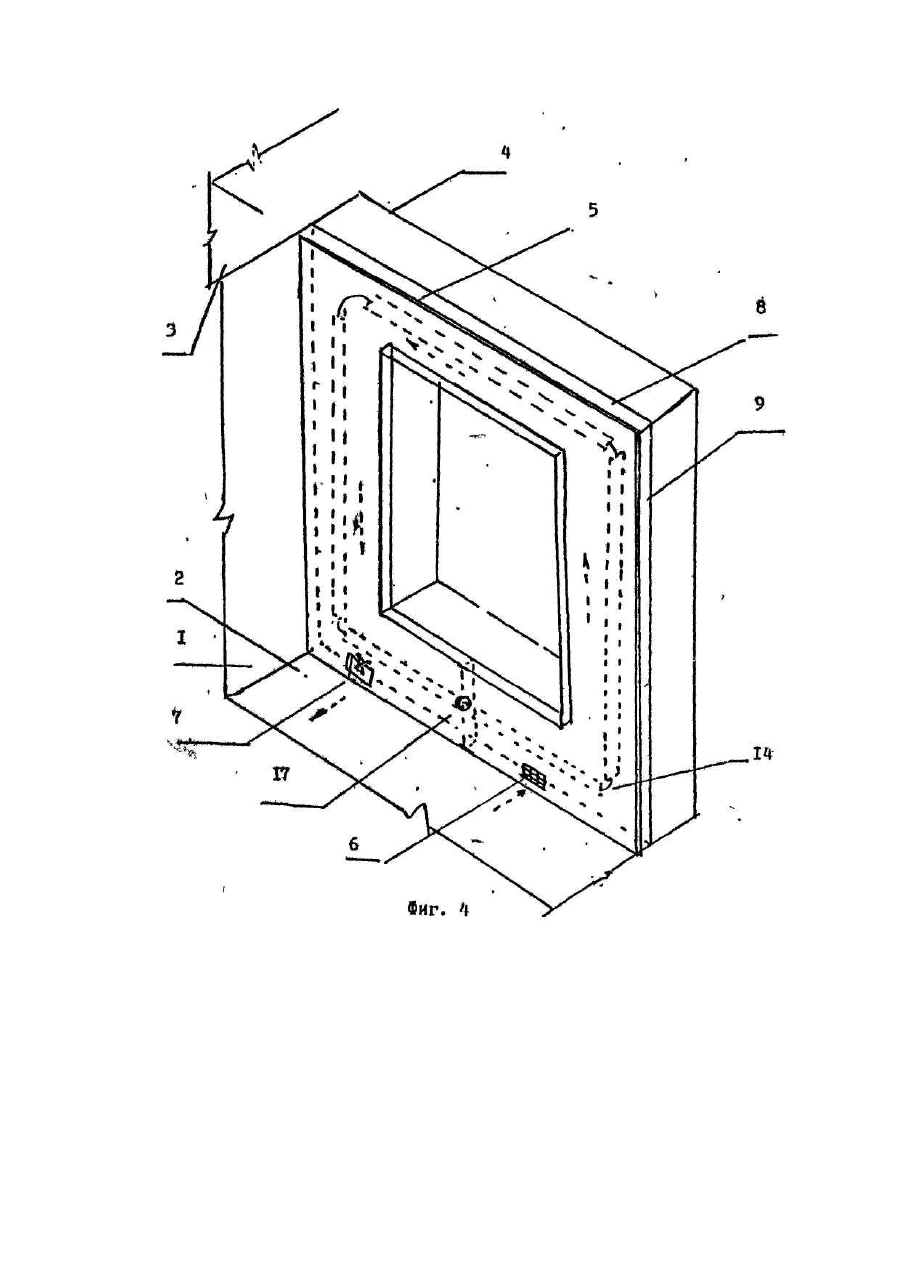

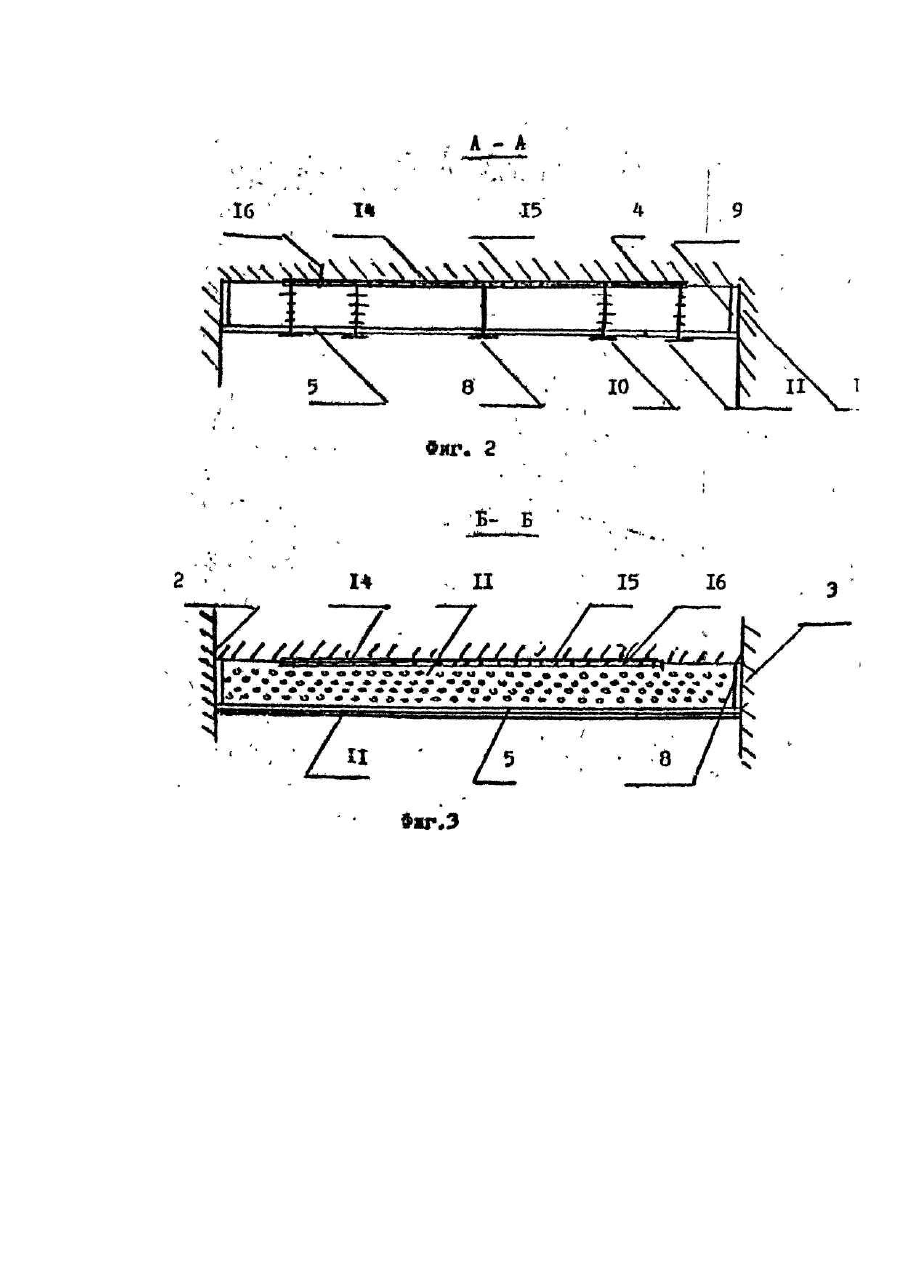

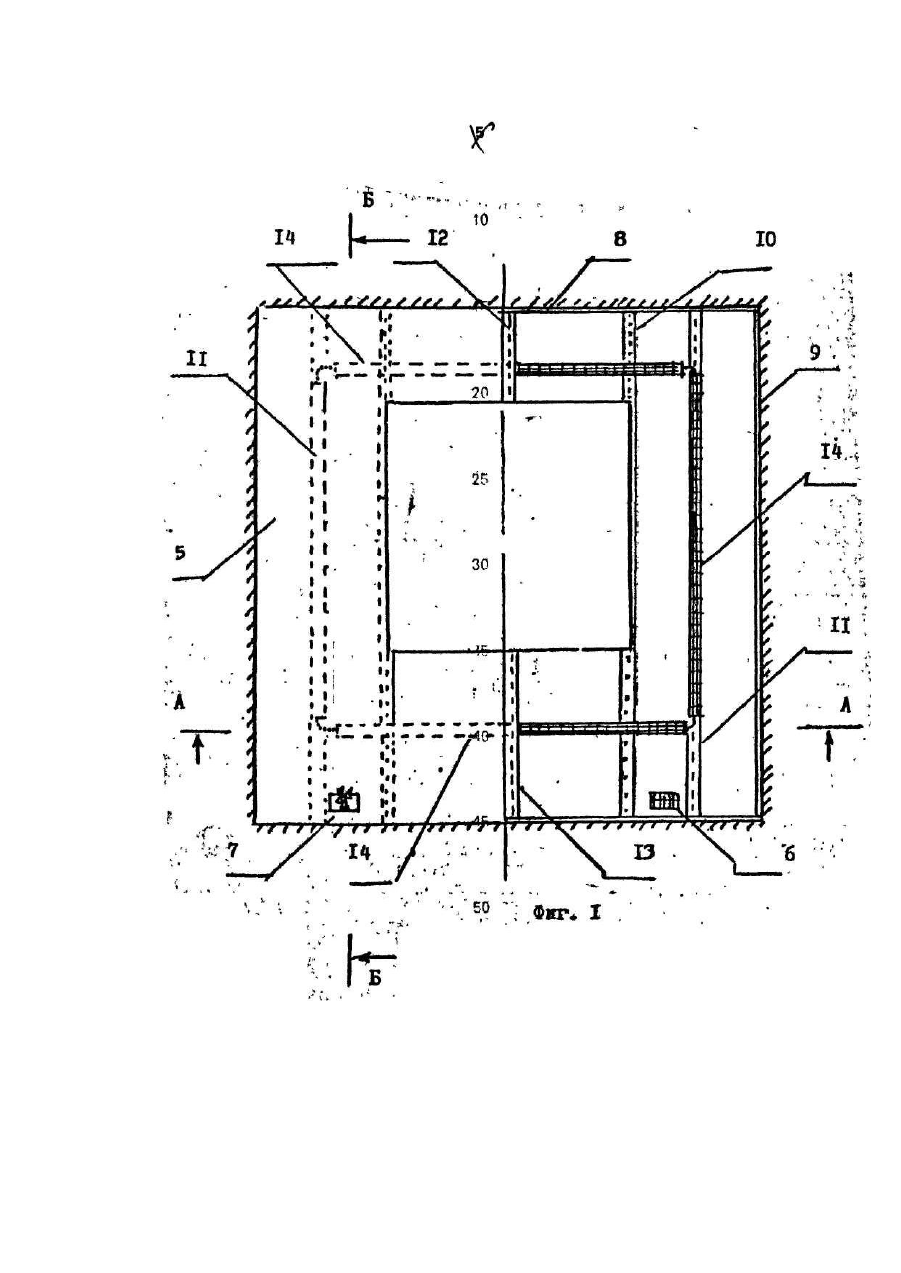

Изобретение относится к ограждающим конструкциям зданий, связанным с проблемой энергоснабжения. Известны экраны-утеплители конструкции "Вагнер-систем" для фасадной облицовки всех видов стен. Для утепления стен применяются материалы; фибровый бетон, многослойные прессованные листы из целлюлозной ткани, листы на основе композитных смол, керамика, кирпич, алюминиевые гофрированные листы. Для крепления облицовочного материала применяются пластмассовые дюбели Фишера. К бетонной поверхности крепятся весьма сложные со многими отверстиями закладные детали, а к ним крепятся продольные по высоте или поперечные по длине профили вида Τ (110x45x2), L (63x45x1,5) облицовочные листы. Последние при помощи крепежных элементов присоединяются к профилям. За обшивкой размещается утеплитель, а между утеплителем и стеной создается вентилируемый слой воздуха. Общая толщина утеплителя достигает 150 - 200 мм. Недостатками прототипа являются: -облицовочные листы не прилегают друг к другу плотно, образуют щели, через которые может попадать влага и увлажнять утеплитель; - при горизонтально размещенных профилях L утеплитель не прилегает плотно к профилю, создаются пустоты, мостики холода; -профильные конструкции Т, Leo швами весьма трудоемки и сложны в изготовлении и не выпускаются предприятиями Украины; - металлические облицовочные листы в 3 - 4 раза на холоде понижают температур у наружной бетонной грани стены и не приводят к ожидаемому энергосбережению (по мнению самих авторов, они являются заграждениями от ветра и дождя). В основу изобретений поставлена задача создать такой комнатный экран-утеплитель, в котором путем размещения дополнительного теплоэнергонагревателя на внутренней поверхности наружной стены и экрана с вентилируемым воздушным слоем, достигается возможность поддержания постоянной температуры околостенного пространства, позволяющая сохранять нормальную температур у помещения без перегрева источников отопления. Для решения задачи предложен комнатный экран-утеплидоль наружной стены, состоящий из обшивки, установленной на поперечных перегородках и контактирующего с перегородками утеплителя, выполненного из диэлектрического материала, который, согласно изобретению, дополнительно содержит сетчатый электронагреватель, расположенный за утеплителем, при этом, одна из перегородок выполнена сплошной, а остальные - с отверстиями для прохода воздуха, а обшивка со стороны перегородок* покрыта слоем алюминия и содержит отверстия для вентиляционной решетки и вентилятора, расположенные по разные стороны сплошной перегородки. На фиг. 1 изображен комнатный экран-утеплитель в плане, слева - с обшивкой, справа - без нее; на фиг. 2 - разрез по сечению А-А фиг. 1; на фиг. 3 - разрез по сечению Б-Б фиг. 1; на фиг. 4 - утеплитель-экран в аксонометрии (на фигурах не показаны изолирующие устройства, детали). Экран содержит внутренние стены 1, пол 2, потолок (фиг. 2, 3), наружную стен у 4 с оконным проемом, обшивку S (с внутри напыленным алюминиевым покрытием). Отверстия: для установки вентрешетки 6, вентилятора 7, продольные контурные элементы 8, соединенные с обшивкой, поле-речные контурные элементы 9, ребро жесткости 10, снабженные отверстиями в пределах высот перемычек, ребро жесткости 11, ребро жесткости с перфорацией верхней перемычки 12, глухую перегородку 13 нижней перемычки, сетчатый нагреватель 14, на асбестовой прокладке 15, с креплениями 16, розетку 17 для подключения нагревателя, бее ребра в пределах нагревателя снизу снабжены вырезами. Тканные сетки (2,8x2,8 мм, с диаметром 0,4 - 0,45 мм ГОСТ 661373.76, ГОСТ 3826-66. В-76. ГОСТ 12184-66. В-76) размещены между слоями термостойкой изоляции, соединены между собой последовательно с помощью медных шин. Ширина полос сеток может быть принята 300-500 мм. Срок службы сеток не менее 3 лет непрерывной работы и более 30 лет при периодическом включении. Удельная электрическая мощность 0,8-1,2 кВт/м 2, рабочая температура не более 100°С. Вентилятор типа ВН 10-У4 на 220 В, мощностью 33,5 В, производительностью 10 м 3/ч (ГОСТ 7402/74) соединен с люком экрана и воздухозабора при помощи кожуха. Устройство работает следующим образом. Стеновая панель (типовая) формируется в существующей опалубке со всеми имеющимися на ней углублениями. Сборку экрана-утеплителя производят индивидуально, подгоняя ее по свободной поверхности панели стены. В стене делают небольшие углубления, в которую укладывают изоляции (асбестовые ткани или другие материалы). В ребрах имеются вырезы, которые не препятствуют размещению тканных сеток. Производят крепление электронагревателей и шин, выводы от нагревателя выводят на реостат, счетчик, выключатель и розетку. Далее устанавливают экран (например, из сухой штукатурки внутри покрытый алюминиевым напылением, снаружи обоями). Перед началом эксплуатации проверят сопротивление в электроцепи, изоляцию участков. Включением в работу вентилятора создается вакуум в полости короба, Из помещения воздух поступает через решетку 6 проходит полости и отверстия -фильеры в ребрах, по верхней части и далее выталкивается вентилятором 7 в помещение; далее круговорот продвижения воздушных масс повторяется. Экран-утеплитель (фиг. 1-4) может работать как в автономном, так и совместно с центральным отоплением. Общий цикл прогрева помещения подразделяется на периоды: электропрогрев + выдерживание + электропрогрев. В зависимости от времени года режим прогрева может быть выражен 6+ 12 + 624 ч. Прогрев помещения площадью 20 кв.м, объемом 130 м э при температуре наружной среды 20°С можно осуществлять в течение 0,5x6=3 кВт/ч. Приводим сравнение основных показателей многослойных утеплителей для Вагнер-систем (алюминиевые листы, минвата, воздушная прослойка, бетонная стена); фасад Дома быта в Харькове (алюминиевые листы, изолит, воздушная прослойка, бетонная стена); предлагаемый вариант экрана-утеплителя (бетонная стена, горячий воздух набрызг слоя алюминия, сухая штукатурка, обои). Сумма SRкс - термических сопротивлений конструктивных слоев определяется по формуле СНиП П-3-79ХХ(1986 г). Экономически целесообразное сопротивление теплопередаче Roэк определяется Толщина теплоизоляционного осуществляется по формуле (3) слоя (утеплителя) dут. и ограждающей конструкции Единовременные затраты Сд, условный крб/м 2, определяются по действующим для конкретного района нормативам. Наименьшие приведенные затраты П, условный крб/м 2, определяются по формуле Обозначения в формула х - общепринятые. Для упрощения принимаем показатели по предлагаемому варианту экономически целесообразными. Итоговые данные экономического расчета приведены в таблице. За счет прогрева горячим воздухом наружной стены, экономически целесообразно сопротивление теплопередаче предлагаемого варианта, уменьшает единовременные затраты, обеспечивает наименьший расход приведенных затрат. Конструкции экранов-утеплителей Вагнер-системы в 39 раза обходятся дороже из расчета на м обогреваемой площади стены. По сравнению с прототипом предлагаемое устройство примерно в 10 раз повышает эффективность прогрева воздушных масс помещений, тем самым уменьшает стоимость обслуживания отопления. Кроме того, предлагаемое устройство по сравнению с прототипом и базовыми решениями позволяет повысить КПД теплообменника в 6 раз, снизить за счет уче та и контроля, регулирования, расход электроэнергии на 40%, уменьшить в 40 раз стоимость строительно-монтажных работ. Предлагаемый экран-утеплитель доступен для каждого жильца, и может быть выполнен независимо от отсутствия механизмов и машин. Экран-утеплитель должен изготавливаться предприятиями промышленности и поступить в продажу. Особенно эффективен экран-утеплитель в одно-, двухэтажных домах-коттеджах, расположенных далеко от сетей центрального отопления.
