Пристрій для визначення положення границі розділу рідин

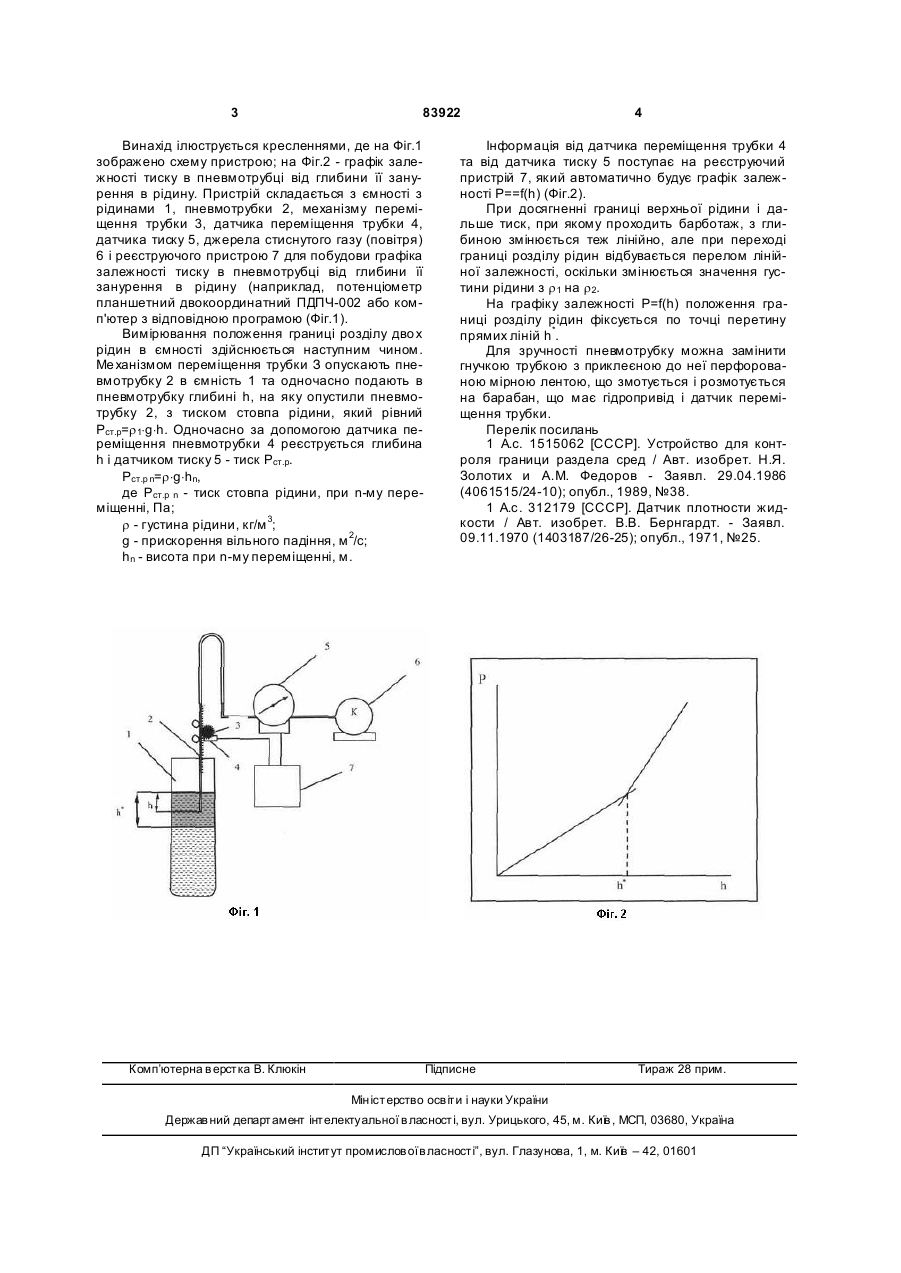

Пристрій для визначення положення границі розділу рідин, що складається з пневмотрубки, яка частково занурена в ємність з рідинами, джерела стиснутого газу, вимірювального пристрою тиску, який відрізняється тим, що додатково містить реєструючий пристрій, з яким з'єднані датчик тиску, що є вимірювальним пристроєм тиску, та датчик переміщення пневмотрубки, з'єднаний з механізмом переміщення пневмотрубки. (19) (21) a200612207 (22) 20.11.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) КОНДРАТ РОМАН МИХАЙЛОВИЧ, U A, КЛИМИШИН ЯРОСЛАВ ДАНИЛОВИЧ, UA, МОРОЗ ЛЕСЯ БОГДАНІВНА, UA (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І Г АЗУ, U A (56) SU 312179, 20.10.1971 SU 553343, 04.07.1977 RU 2188396 C2, 27.08.2002 3 83922 Винахід ілюструється кресленнями, де на Фіг.1 зображено схему пристрою; на Фіг.2 - графік залежності тиску в пневмотрубці від глибини її занурення в рідину. Пристрій складається з ємності з рідинами 1, пневмотрубки 2, механізму переміщення трубки 3, датчика переміщення трубки 4, датчика тиску 5, джерела стиснутого газу (повітря) 6 і реєструючого пристрою 7 для побудови графіка залежності тиску в пневмотрубці від глибини її занурення в рідину (наприклад, потенціометр планшетний двокоординатний ПДПЧ-002 або комп'ютер з відповідною програмою (Фіг.1). Вимірювання положення границі розділу дво х рідин в ємності здійснюється наступним чином. Ме ханізмом переміщення трубки З опускають пневмотрубку 2 в ємність 1 та одночасно подають в пневмотрубку глибині h, на яку опустили пневмотрубку 2, з тиском стовпа рідини, який рівний Рст.р=r 1×g×h. Одночасно за допомогою датчика переміщення пневмотрубки 4 реєструється глибина h і датчиком тиску 5 - тиск Рст.р. Рст.р n=r×g×hn, де Рст.р n - тиск стовпа рідини, при n-му переміщенні, Па; r - густина рідини, кг/м 3; g - прискорення вільного падіння, м 2/с; hn - висота при n-му переміщенні, м. Комп’ютерна в ерстка В. Клюкін 4 Інформація від датчика переміщення трубки 4 та від датчика тиску 5 поступає на реєструючий пристрій 7, який автоматично будує графік залежності P==f(h) (Фіг.2). При досягненні границі верхньої рідини і дальше тиск, при якому проходить барботаж, з глибиною змінюється теж лінійно, але при переході границі розділу рідин відбувається перелом лінійної залежності, оскільки змінюється значення густини рідини з r 1 на r 2. На графіку залежності P=f(h) положення границі розділу рідин фіксується по точці перетину прямих ліній h*. Для зручності пневмотрубку можна замінити гнучкою трубкою з приклеєною до неї перфорованою мірною лентою, що змотується і розмотується на барабан, що має гідропривід і датчик переміщення трубки. Перелік посилань 1 А.с. 1515062 [СССР]. Устройство для контроля граници раздела сред / Авт. изобрет. Н.Я. Золотих и А.М. Федоров - Заявл. 29.04.1986 (4061515/24-10); опубл., 1989, №38. 1 А.с. 312179 [СССР]. Датчик плотности жидкости / Авт. изобрет. В.В. Бернгардт. - Заявл. 09.11.1970 (1403187/26-25); опубл., 1971, №25. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
