Пристрій для визначення часу проникності проб спеціальних матеріалів і тканин агресивними рідинами

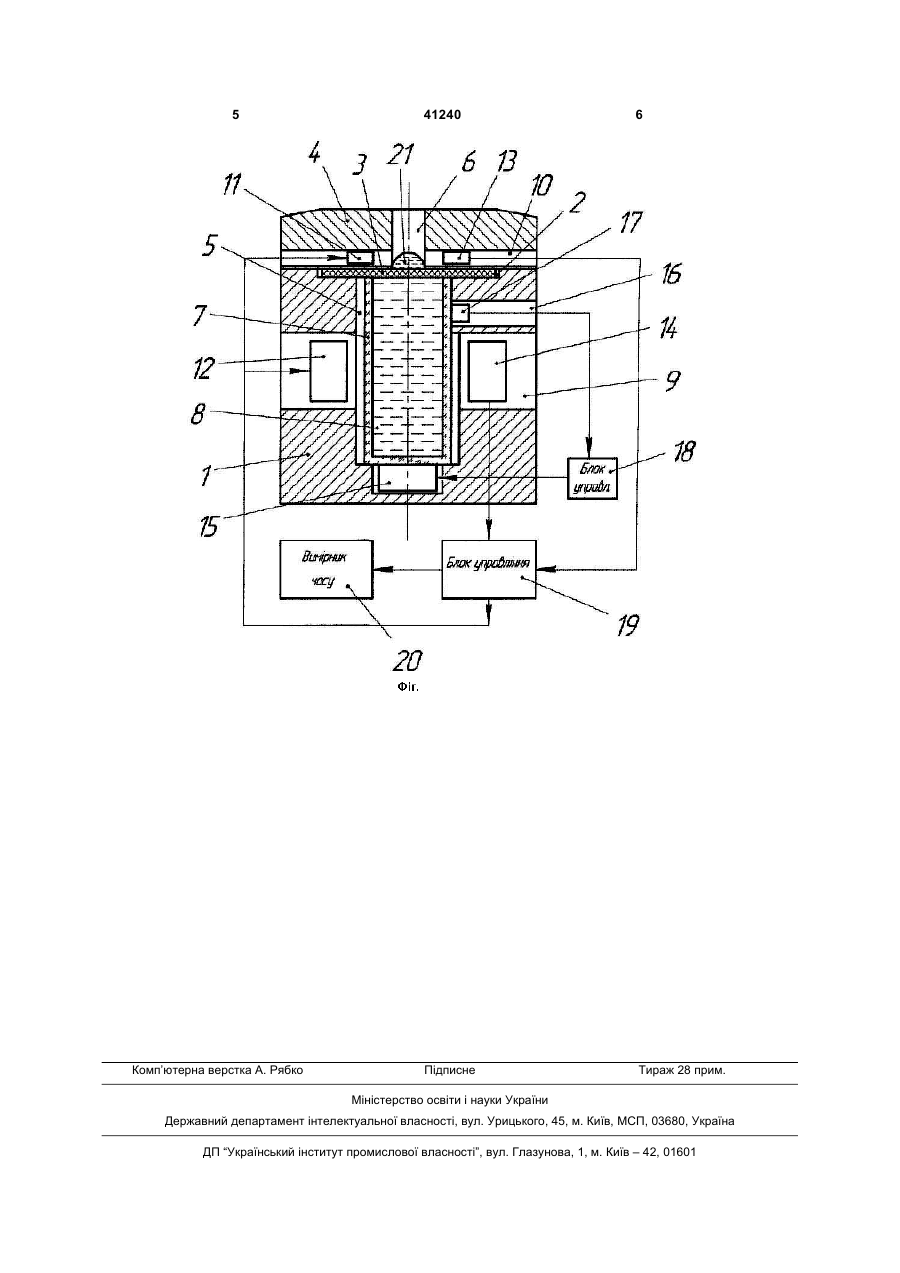

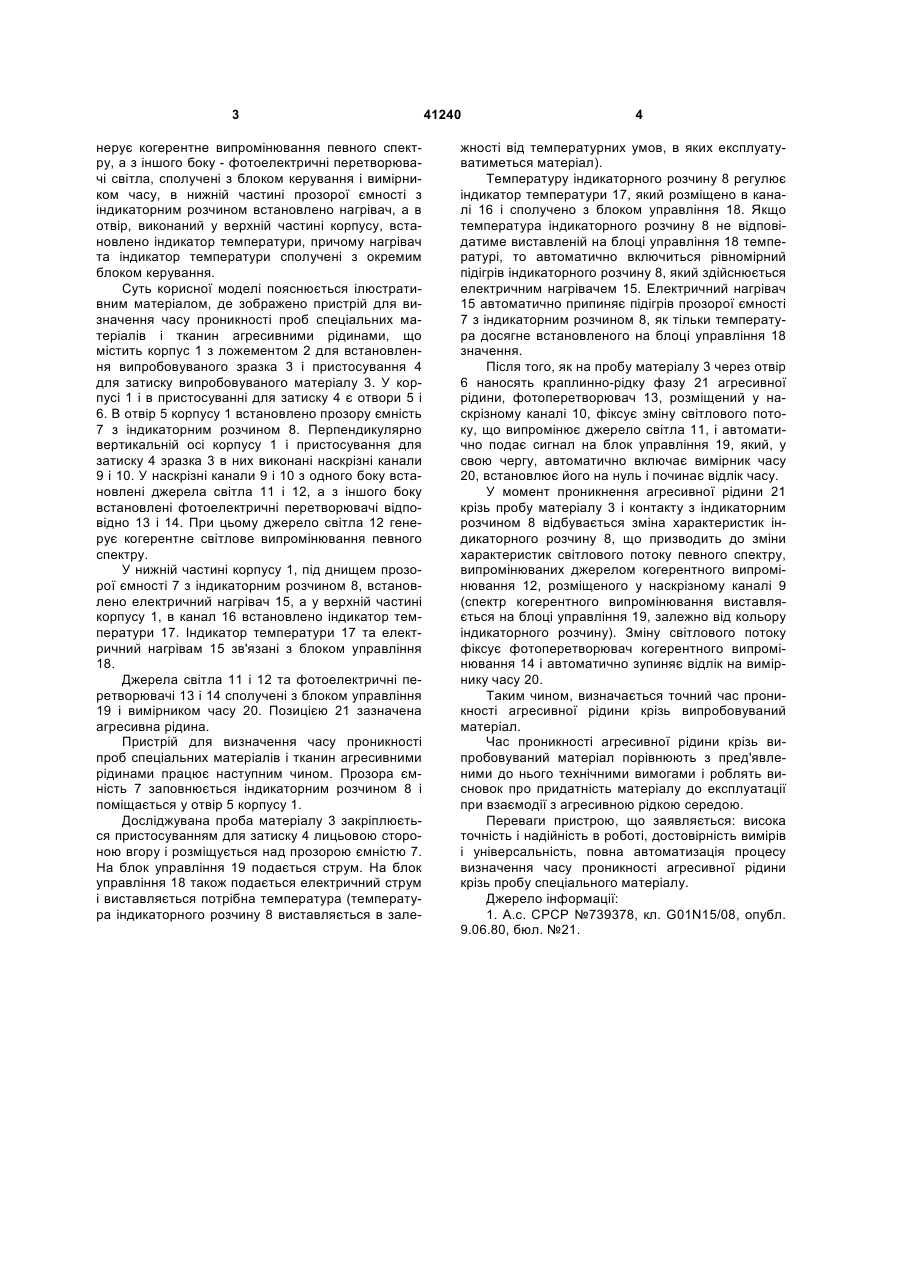

Пристрій для визначення часу проникності проб спеціальних матеріалів і тканин агресивними рідинами, що містить пристосування для затиску зразка випробовуваної тканини, індикаторний папір, вимірник часу, джерела світла, фотоелектричні перетворювачі та блок керування, який відрізняється тим, що по вертикальній осі корпусу і 3 нерує когерентне випромінювання певного спектру, а з іншого боку - фотоелектричні перетворювачі світла, сполучені з блоком керування і вимірником часу, в нижній частині прозорої ємності з індикаторним розчином встановлено нагрівач, а в отвір, виконаний у верхній частині корпусу, встановлено індикатор температури, причому нагрівач та індикатор температури сполучені з окремим блоком керування. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено пристрій для визначення часу проникності проб спеціальних матеріалів і тканин агресивними рідинами, що містить корпус 1 з ложементом 2 для встановлення випробовуваного зразка 3 і пристосування 4 для затиску випробовуваного матеріалу 3. У корпусі 1 і в пристосуванні для затиску 4 є отвори 5 і 6. В отвір 5 корпусу 1 встановлено прозору ємність 7 з індикаторним розчином 8. Перпендикулярно вертикальній осі корпусу 1 і пристосування для затиску 4 зразка 3 в них виконані наскрізні канали 9 і 10. У наскрізні канали 9 і 10 з одного боку встановлені джерела світла 11 і 12, а з іншого боку встановлені фотоелектричні перетворювачі відповідно 13 і 14. При цьому джерело світла 12 генерує когерентне світлове випромінювання певного спектру. У нижній частині корпусу 1, під днищем прозорої ємності 7 з індикаторним розчином 8, встановлено електричний нагрівач 15, а у верхній частині корпусу 1, в канал 16 встановлено індикатор температури 17. Індикатор температури 17 та електричний нагрівам 15 зв'язані з блоком управління 18. Джерела світла 11 і 12 та фотоелектричні перетворювачі 13 і 14 сполучені з блоком управління 19 і вимірником часу 20. Позицією 21 зазначена агресивна рідина. Пристрій для визначення часу проникності проб спеціальних матеріалів і тканин агресивними рідинами працює наступним чином. Прозора ємність 7 заповнюється індикаторним розчином 8 і поміщається у отвір 5 корпусу 1. Досліджувана проба матеріалу 3 закріплюється пристосуванням для затиску 4 лицьовою стороною вгору і розміщується над прозорою ємністю 7. На блок управління 19 подається струм. На блок управління 18 також подається електричний струм і виставляється потрібна температура (температура індикаторного розчину 8 виставляється в зале 41240 4 жності від температурних умов, в яких експлуатуватиметься матеріал). Температуру індикаторного розчину 8 регулює індикатор температури 17, який розміщено в каналі 16 і сполучено з блоком управління 18. Якщо температура індикаторного розчину 8 не відповідатиме виставленій на блоці управління 18 температурі, то автоматично включиться рівномірний підігрів індикаторного розчину 8, який здійснюється електричним нагрівачем 15. Електричний нагрівач 15 автоматично припиняє підігрів прозорої ємності 7 з індикаторним розчином 8, як тільки температура досягне встановленого на блоці управління 18 значення. Після того, як на пробу матеріалу 3 через отвір 6 наносять краплинно-рідку фазу 21 агресивної рідини, фотоперетворювач 13, розміщений у наскрізному каналі 10, фіксує зміну світлового потоку, що випромінює джерело світла 11, і автоматично подає сигнал на блок управління 19, який, у свою чергу, автоматично включає вимірник часу 20, встановлює його на нуль і починає відлік часу. У момент проникнення агресивної рідини 21 крізь пробу матеріалу 3 і контакту з індикаторним розчином 8 відбувається зміна характеристик індикаторного розчину 8, що призводить до зміни характеристик світлового потоку певного спектру, випромінюваних джерелом когерентного випромінювання 12, розміщеного у наскрізному каналі 9 (спектр когерентного випромінювання виставляється на блоці управління 19, залежно від кольору індикаторного розчину). Зміну світлового потоку фіксує фотоперетворювач когерентного випромінювання 14 і автоматично зупиняє відлік на вимірнику часу 20. Таким чином, визначається точний час проникності агресивної рідини крізь випробовуваний матеріал. Час проникності агресивної рідини крізь випробовуваний матеріал порівнюють з пред'явленими до нього технічними вимогами і роблять висновок про придатність матеріалу до експлуатації при взаємодії з агресивною рідкою середою. Переваги пристрою, що заявляється: висока точність і надійність в роботі, достовірність вимірів і універсальність, повна автоматизація процесу визначення часу проникності агресивної рідини крізь пробу спеціального матеріалу. Джерело інформації: 1. А.с. СРСР №739378, кл. G01N15/08, опубл. 9.06.80, бюл. №21. 5 Комп’ютерна верстка А. Рябко 41240 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
